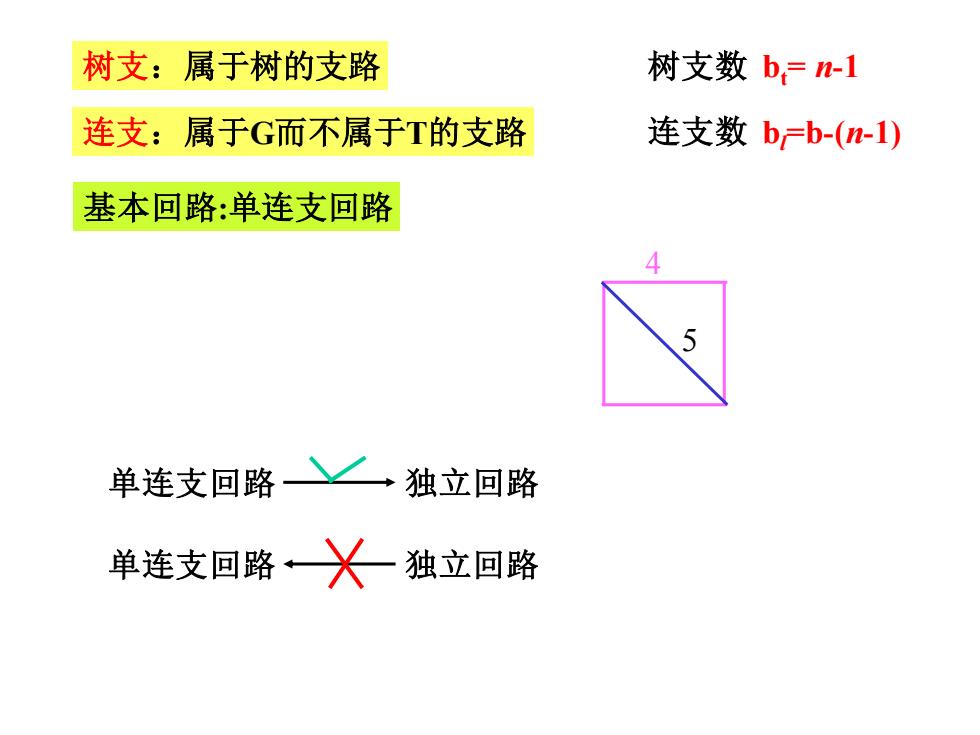

树支：属于树的支路 树支数b=n-1 连支：属于G而不属于T的支路 连支数b=b-(r-1) 基本回路：单连支回路 单连支回路 独立回路 单连支回路 独立回路
树支：属于树的支路 连支：属于G而不属于T的支路 树支数 bt= n-1 连支数 bl=b-(n-1) 基本回路:单连支回路 4 5 单连支回路 独立回路 单连支回路 独立回路

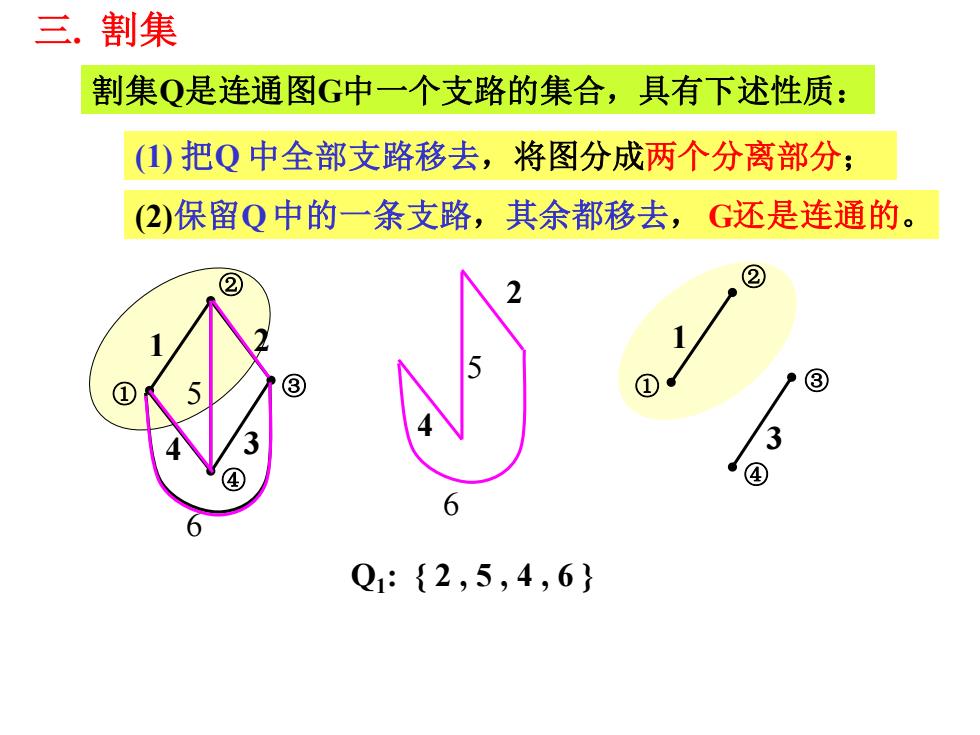

三.割集 割集Q是连通图G中一个支路的集合，具有下述性质： ()把Q中全部支路移去，将图分成两个分离部分； (2)保留Q中的一条支路，其余都移去，G还是连通的。 ② 3 ④ Q1:{2,5,4,6}
三. 割集 (1) 把Q 中全部支路移去，将图分成两个分离部分； (2)保留Q 中的一条支路，其余都移去， G还是连通的。 ① 4 3 1 2 ② ④ 5 ③ 6 ① 1 ② 3 ④ ③ 4 2 5 6 Q1 : { 2 , 5 , 4 , 6 } 割集Q是连通图G中一个支路的集合，具有下述性质：

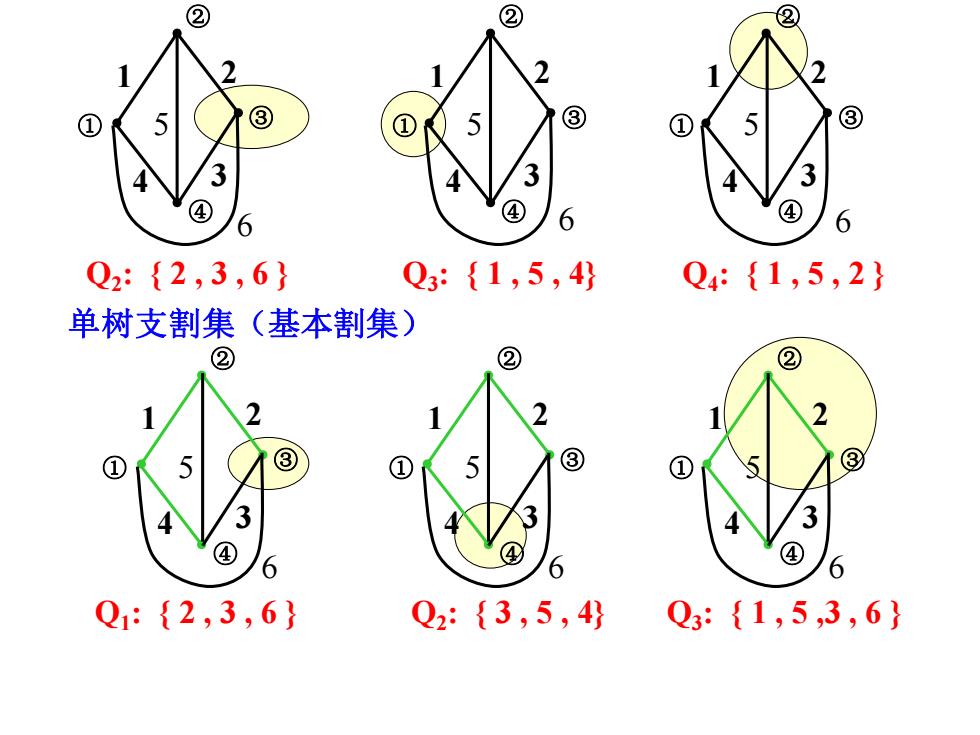

② ② ② 5 ③ ③ ① 5 ③ 3 6 Q2:{2,3,6} Q3:{1,5,4} Q4:{1,5,2} 单树支割集（基本割集） ② ② ② 2 2 ③ ③ ① ③ 3 6 Q1:{2,3,6} Q2:{3,5,4} Q3:{1,5,3,6}
① 4 3 1 2 ② ④ 5 ③ 6 ① 4 3 1 2 ② ④ 5 ③ 6 ① 4 3 1 2 ② ④ 5 ③ 6 Q4 Q : { 1 , 5 , 2 } 3 Q : { 1 , 5 , 4} 2 : { 2 , 3 , 6 } 单树支割集（基本割集） ① 4 3 1 2 ② ④ 5 ③ 6 ① 4 3 1 2 ② ④ 5 ③ 6 ① 4 3 1 2 ② ④ 5 ③ 6 Q3 Q : { 1 , 5 ,3 , 6 } 2 Q : { 3 , 5 , 4} 1 : { 2 , 3 , 6 }

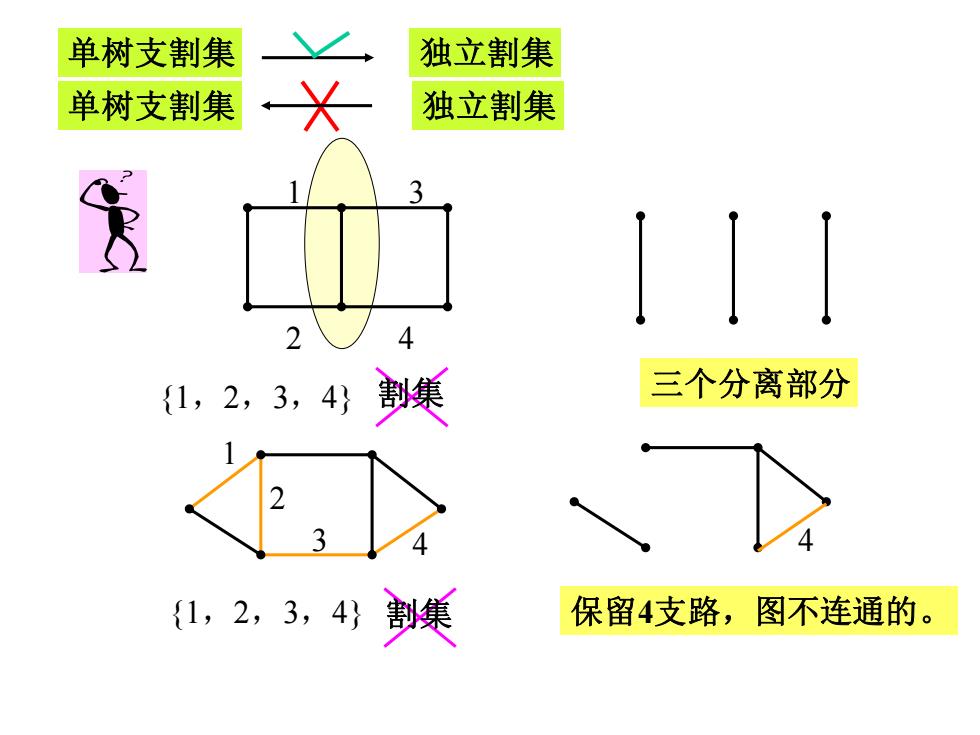

单树支割集 独立割集 单树支割集 独立割集 2 1,2,3,4劃集 三个分离部分 {1,2,3,4}劃集 保留4支路，图不连通的
单树支割集 独立割集 单树支割集 独立割集 1 2 3 4 {1，2，3，4} 割集 三个分离部分 1 2 3 4 {1，2，3，4} 割集 4 保留4支路，图不连通的

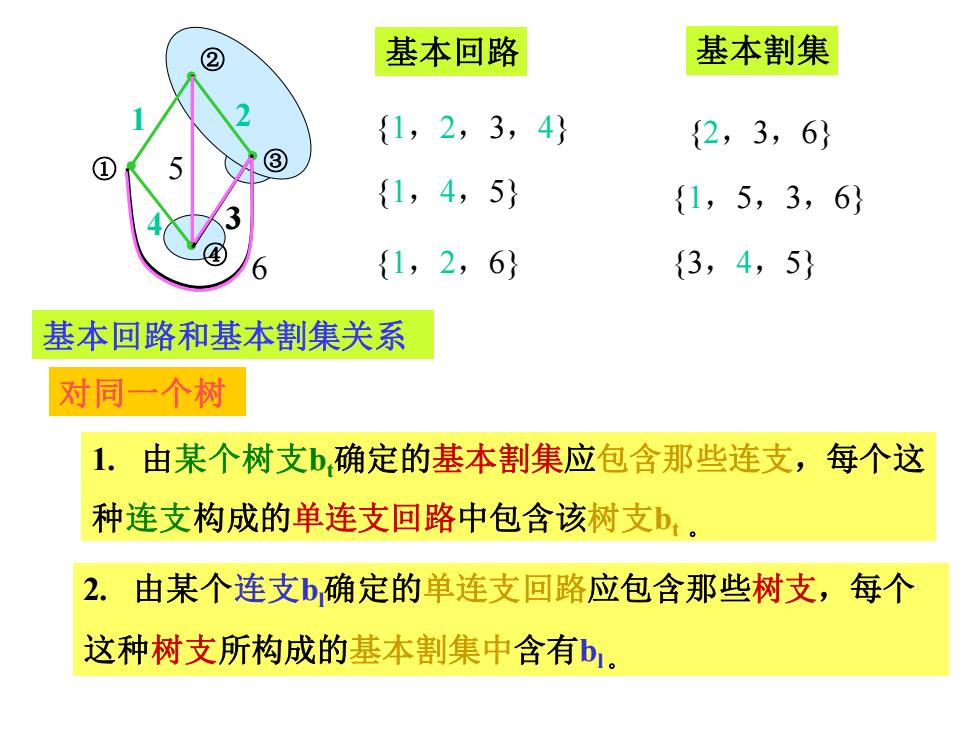

基本回路 基本割集 {1,2,3,4} {2,3,6} {1,4,5} {1,5,3,6} {1,2,6} {3,4,5} 基本回路和基本割集关系 对同一个树 1.由某个树支b,确定的基本割集应包含那些连支，每个这 种连支构成的单连支回路中包含该树支b, 2.由某个连支b确定的单连支回路应包含那些树支，每个 这种树支所构成的基本割集中含有b
① 4 3 1 2 ② ④ 5 ③ 6 基本回路 基本割集 {1，2，3，4} {1，4，5} {1，2，6} {3，4，5} {2，3，6} {1，5，3，6} 基本回路和基本割集关系 对同一个树 1. 由某个树支bt确定的基本割集应包含那些连支，每个这 种连支构成的单连支回路中包含该树支bt 。 2. 由某个连支bl确定的单连支回路应包含那些树支，每个 这种树支所构成的基本割集中含有bl
