第十一章 三相电路
第十一章 三相电路

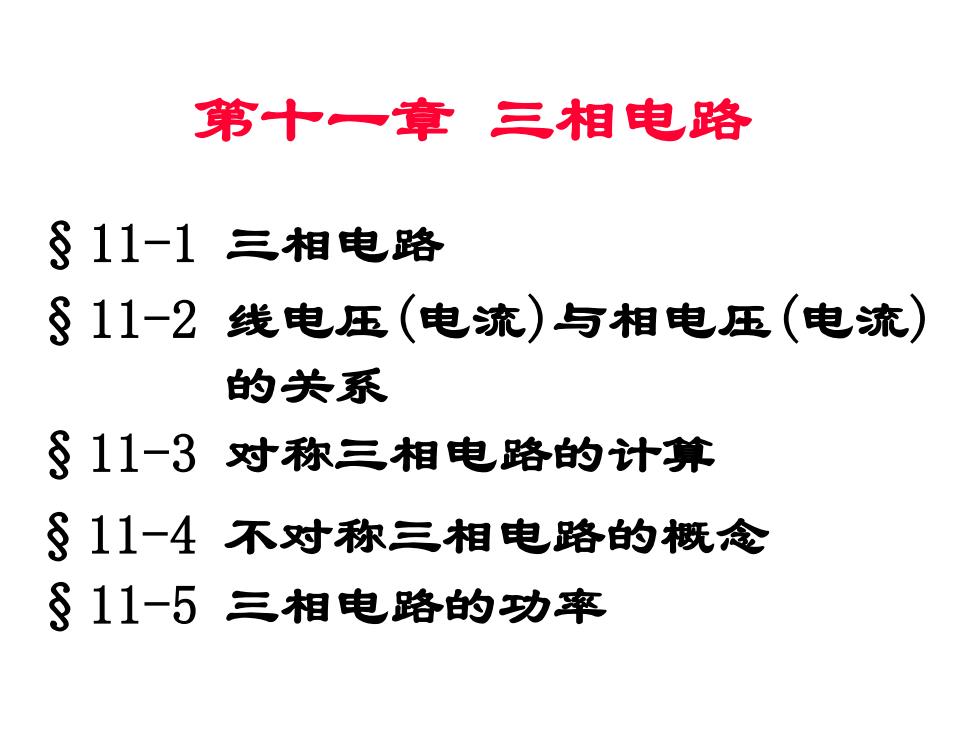

第十一章三相电路 §11-1三相电路 §11-2线电压（电流）与湘电压（电流） 的关系 §11-3对称三相电路的计算 §11-4不对称三相电路的概念 §11-5三相电路的功率
第十一章 三相电路 §11-3 对称三相电路的计算 §11-1 三相电路 §11-5 三相电路的功率 §11-2 线电压(电流)与相电压(电流) 的关系 §11-4 不对称三相电路的概念

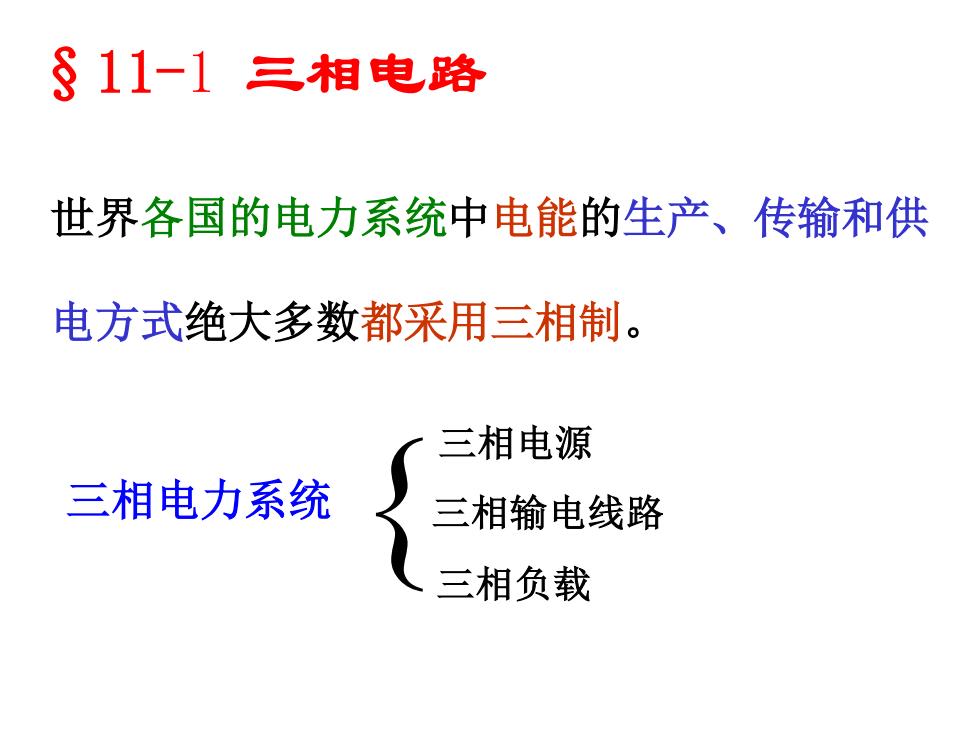

§11-1三相电路 世界各国的电力系统中电能的生产、传输和供 电方式绝大多数都采用三相制。 三相电源 三相电力系统 三相输电线路 三相负载
§11-1 三相电路 三相电力系统 { 三相电源 三相负载 三相输电线路 世界各国的电力系统中电能的生产、传输和供 电方式绝大多数都采用三相制

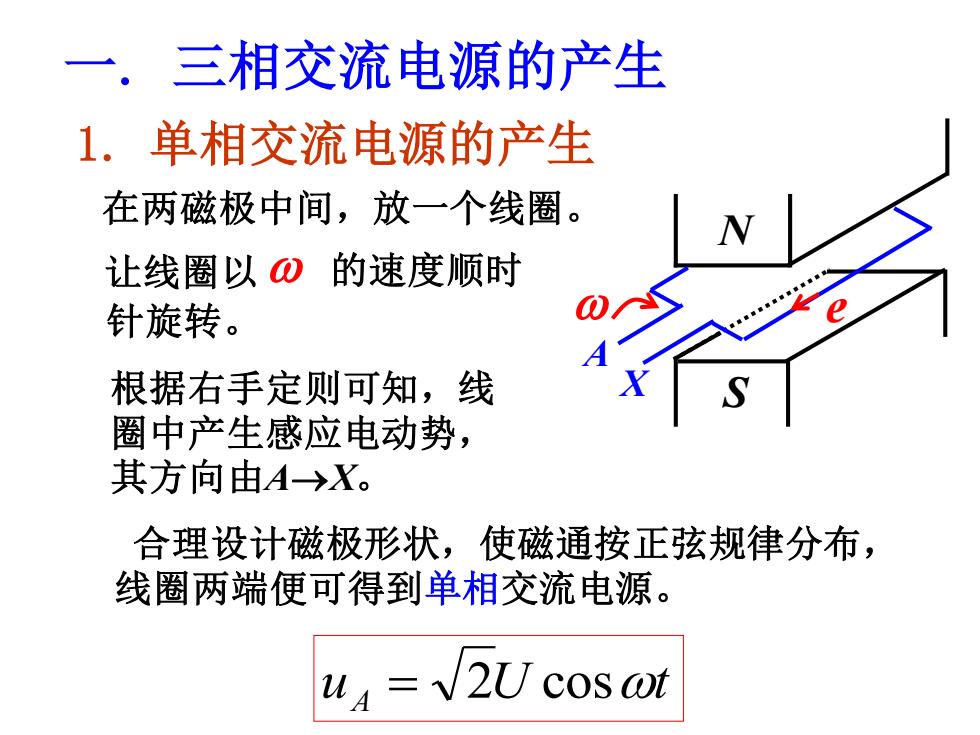

三相交流电源的产生 1.单相交流电源的产生 在两磁极中间，放一个线圈。 让线圈以⊙的速度顺时 针旋转。 根据右手定则可知，线 圈中产生感应电动势， 其方向由A→X。 合理设计磁极形状，使磁通按正弦规律分布， 线圈两端便可得到单相交流电源。 u =2U cos @t
一 . 三相交流电源的产生 N S A X e 在两磁极中间，放一个线圈。 根据右手定则可知，线 圈中产生感应电动势， 其方向由A→X。 让线圈以 的速度顺时 针旋转。 合理设计磁极形状，使磁通按正弦规律分布， 线圈两端便可得到单相交流电源。 u U t A = 2 cos 1. 单相交流电源的产生

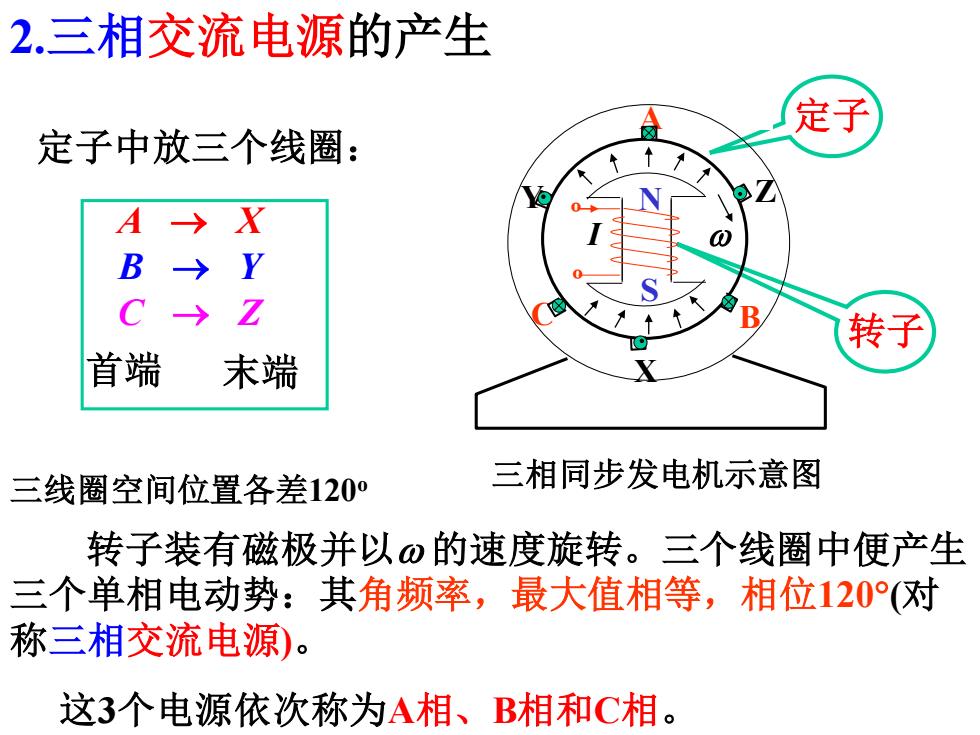

2.三相交流电源的产生 定子 定子中放三个线圈： A X B Y C→ 转子 首端 末端 三线圈空间位置各差120 三相同步发电机示意图 转子装有磁极并以0的速度旋转。三个线圈中便产生 三个单相电动势：其角频率，最大值相等，相位120（对 称三相交流电源)。 这3个电源依次称为A相、B相和C相
2.三相交流电源的产生 定子 转子 定子中放三个线圈： A → X B → Y C → Z 首端 末端 三线圈空间位置各差120o 转子装有磁极并以 的速度旋转。三个线圈中便产生 三个单相电动势：其角频率，最大值相等，相位120(对 称三相交流电源)。 N S º º I A Z B X C Y 三相同步发电机示意图 这3个电源依次称为A相、B相和C相
