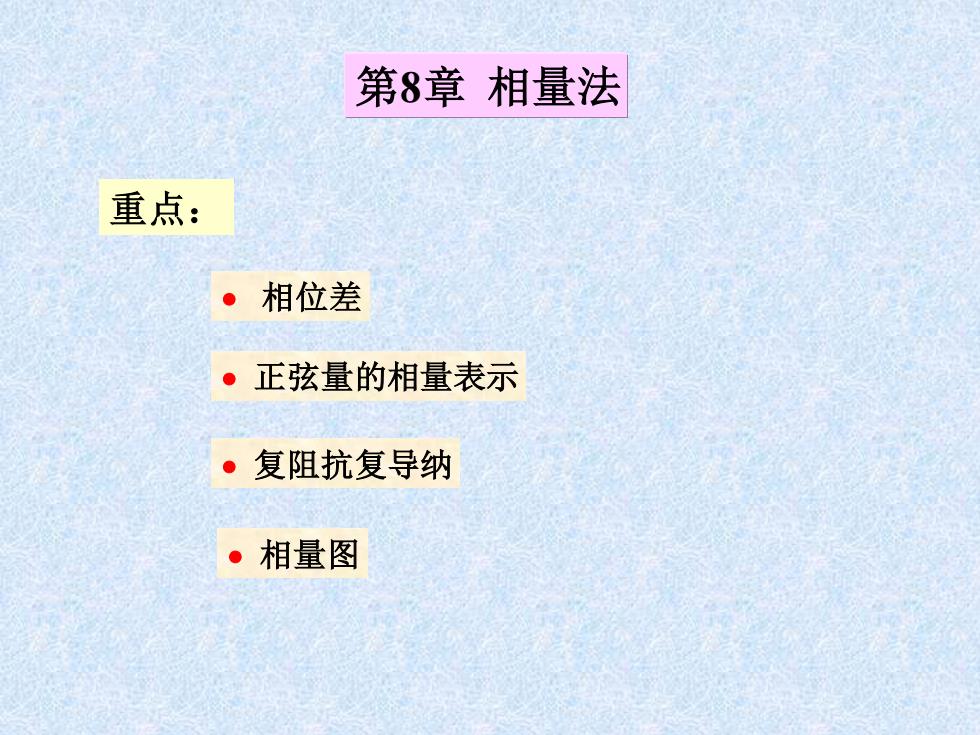

第8章相量法 重点： ·相位差 ·正弦量的相量表示 ·复阻抗复导纳 ·相量图
第8章 相量法 重点： • 相位差 • 正弦量的相量表示 • 复阻抗复导纳 • 相量图

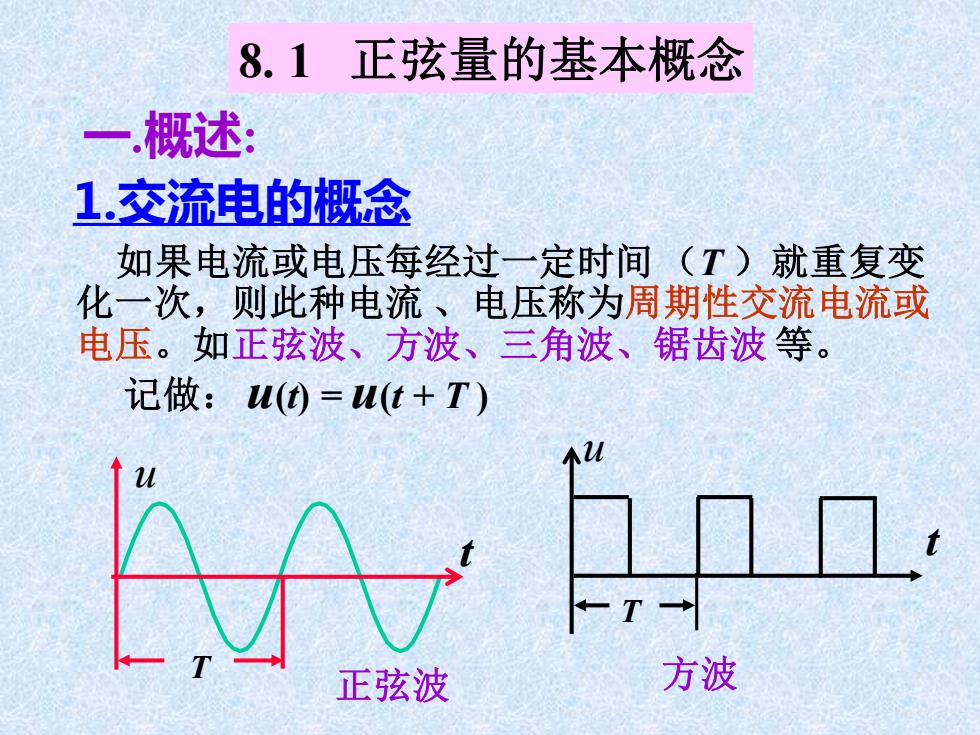

8.1正弦量的基本概念 一概述： 1.交流电的概念 如果电流或电压每经过一定时间(T)就重复变 化一次，则此种电流、电压称为周期性交流电流或 电压。如正弦波、方波、三角波、锯齿波等。 记做：u()=u(t+T) , 正弦波 方波
1.交流电的概念 如果电流或电压每经过一定时间 （T ）就重复变 化一次，则此种电流 、电压称为周期性交流电流或 电压。如正弦波、方波、三角波、锯齿波 等。 记做： u(t) = u(t + T ) T u t u T t 正弦波 方波 一 .概述: 8. 1 正弦量的基本概念

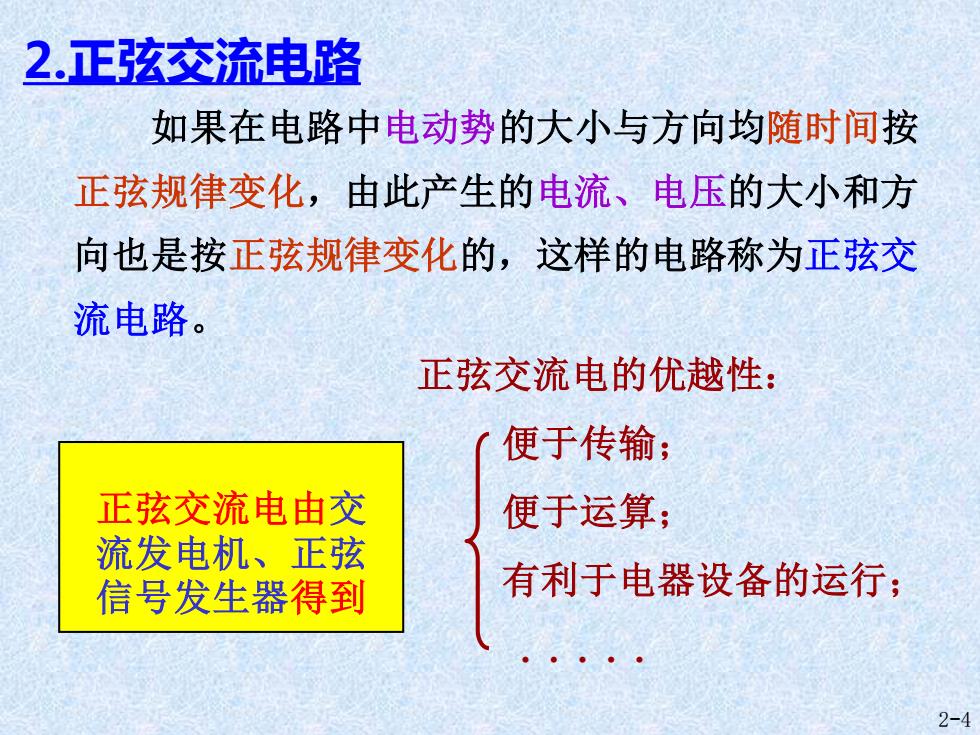

2.正弦交流电路 如果在电路中电动势的大小与方向均随时间按 正弦规律变化，由此产生的电流、电压的大小和方 向也是按正弦规律变化的，这样的电路称为正弦交 流电路。 正弦交流电的优越性： 便于传输； 正弦交流电由交 便于运算； 流发电机、正弦 信号发生器得到 有利于电器设备的运行； 2-4
如果在电路中电动势的大小与方向均随时间按 正弦规律变化，由此产生的电流、电压的大小和方 向也是按正弦规律变化的，这样的电路称为正弦交 流电路。 正弦交流电的优越性： 便于传输； 便于运算； 有利于电器设备的运行； . . . . . 2.正弦交流电路 正弦交流电由交 流发电机、正弦 信号发生器得到 2-4

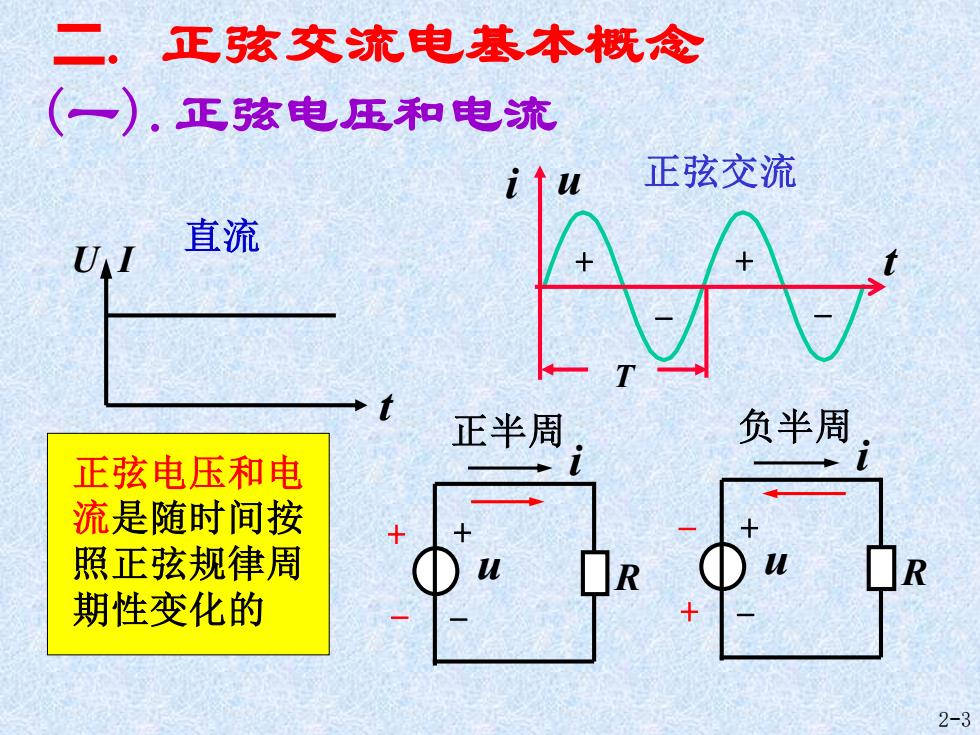

二 正弦交流电基本概念 (一) .正弦电压和电流 i儿 正弦交流 直流 正半周 负半周 正弦电压和电 流是随时间按 照正弦规律周 期性变化的 2-3
(一).正弦电压和电流 二. 正弦交流电基本概念 直流 t U I 正弦电压和电 流是随时间按 照正弦规律周 期性变化的 T u t 正弦交流 + + - - i 正半周 u + - i R 负半周 u + - i R + - + - 2-3
