第十七章 非线性电阻电路 17.1非线性电阻的伏安特性 一、非线性电阻元件 电路符号 伏安特性 u=f(i) i=g(w）
17.1 非线性电阻的伏安特性 一、非线性电阻元件 + u i 电路符号 u = f ( i ) i = g ( u ) 伏安特性 第十七章 非线性电阻电路

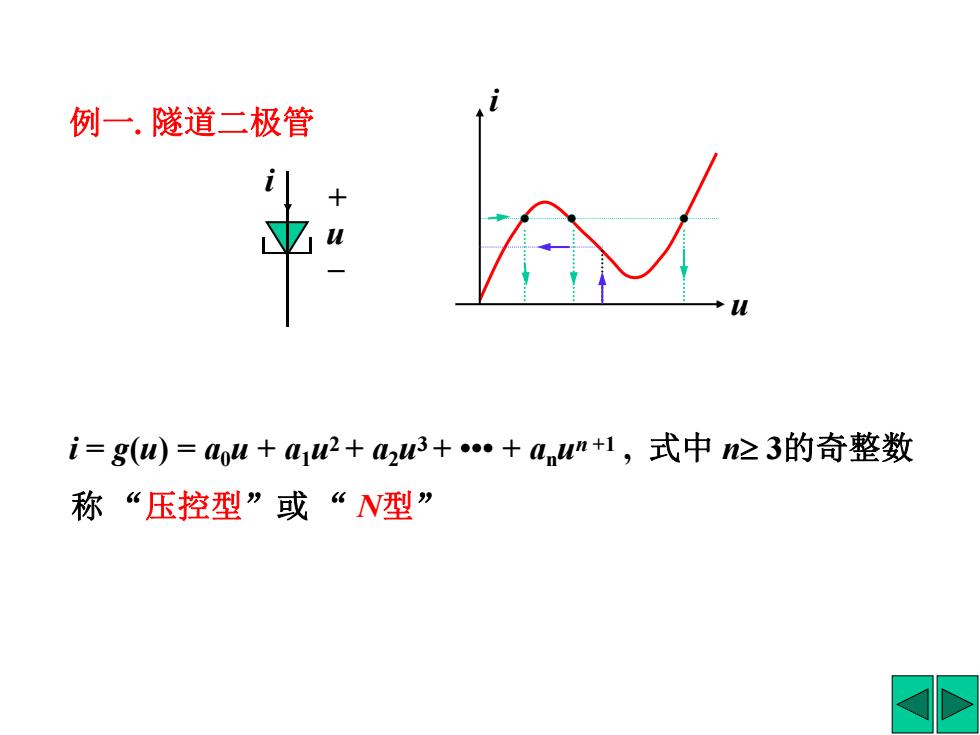

例一.隧道二极管 一 i=g(0）=ou+a1u2+a23+.+ann+1,式中n23的奇整数 称“压控型”或“N型
i = g(u) = a0u + a1u2 + a2u3 + ••• + anun +1 , 式中 n 3的奇整数 称 “压控型”或 “ N型” 例一. 隧道二极管 + _u i i u

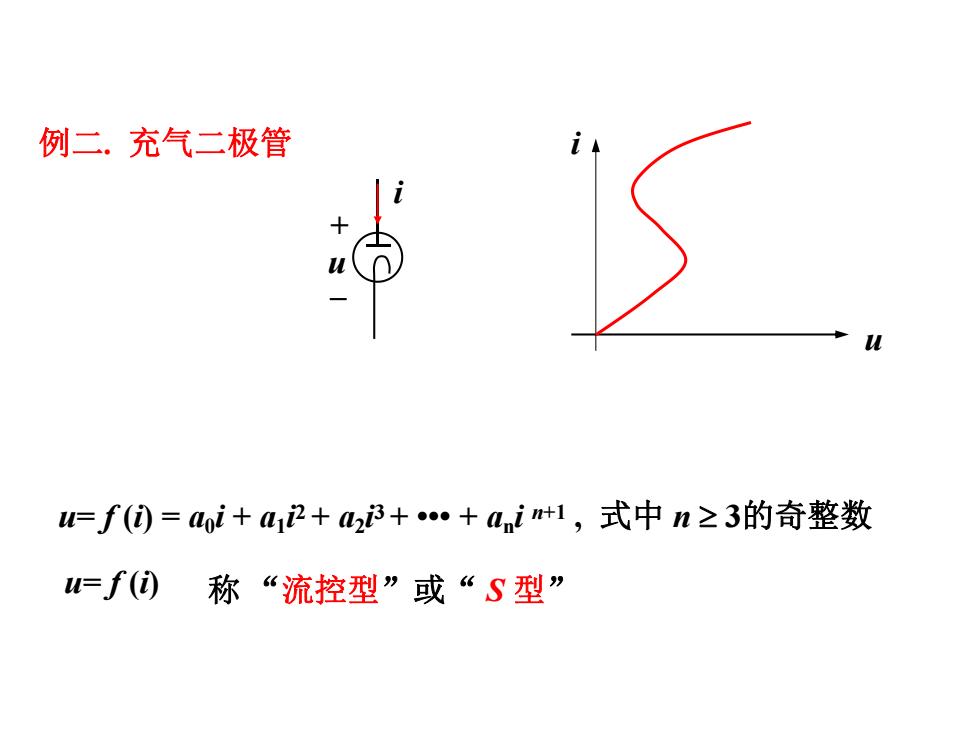

例二.充气二极管 u=f(=aoi+12+2i3+·+ani+1,式中n≥3的奇整数 u=f() 称“流控型”或“S型
u= f (i) 称 “流控型”或“ S 型” u= f (i) = a0 i + a1 i2 + a2 i3 + ••• + an i n+1 , 式中 n 3的奇整数 例二. 充气二极管 u i + _u i

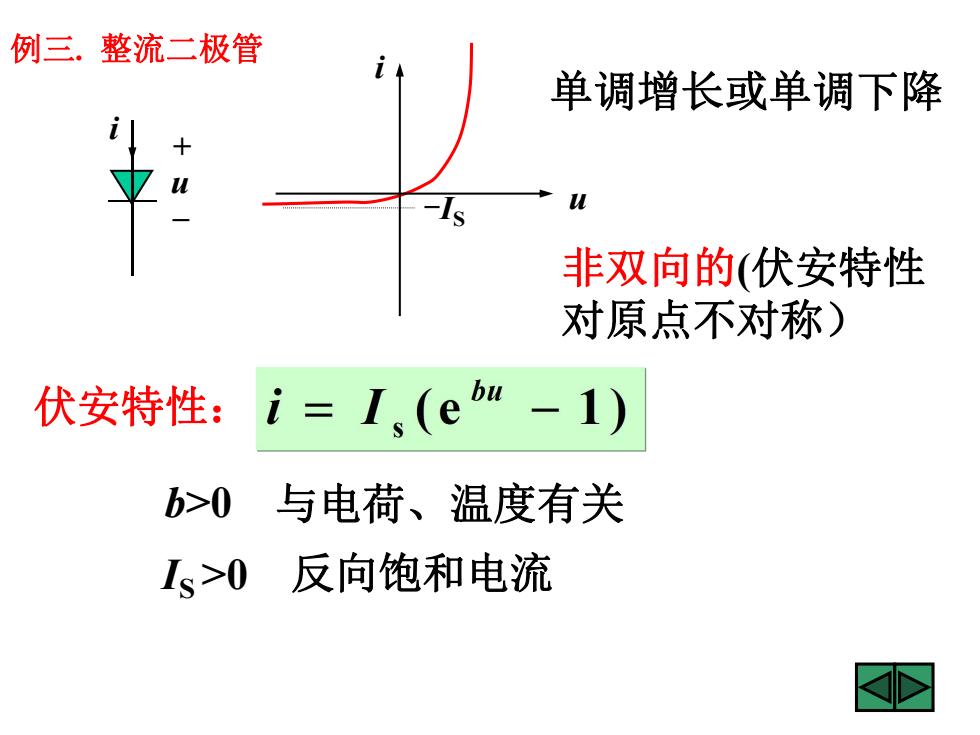

例三.整流二极管 单调增长或单调下降 非双向的（伏安特性 对原点不对称) 伏安特性： i=I(em-1)》 b>0与电荷、温度有关 s>0反向饱和电流
例三. 整流二极管 + _u i -IS u i 单调增长或单调下降 非双向的(伏安特性 对原点不对称） 伏安特性： b>0 IS >0 与电荷、温度有关 反向饱和电流

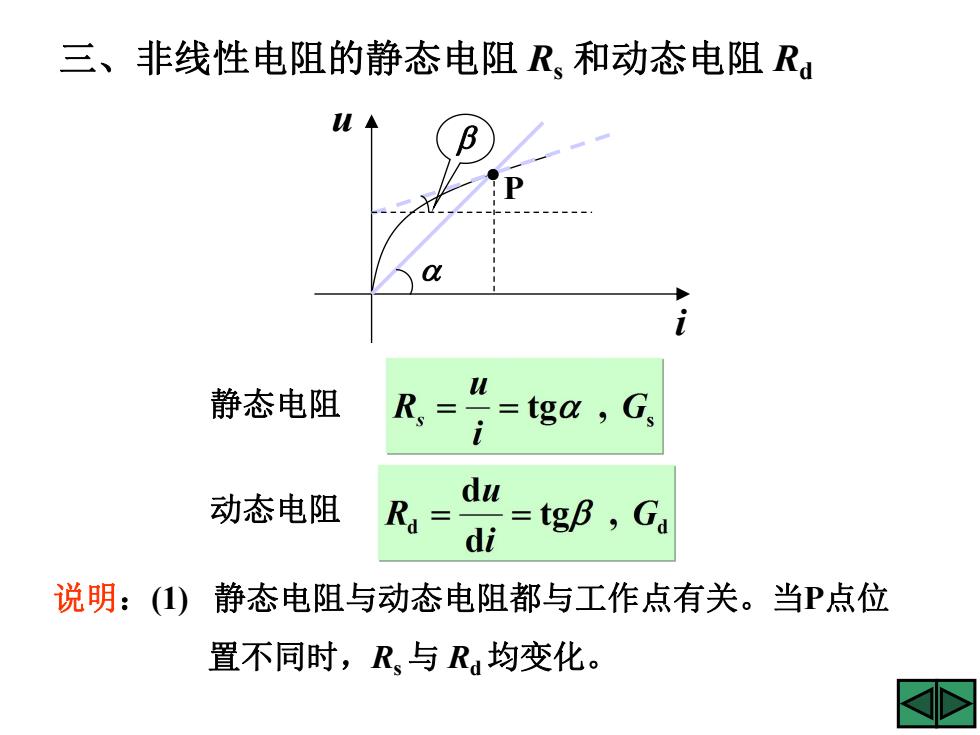

三、 非线性电阻的静态电阻R、和动态电阻R 静态电阻 R==tga,G 动态电阻 du Ra==tgB,Ga di 说明：（①） 静态电阻与动态电阻都与工作点有关。当P点位 置不同时，R、与R,均变化
三、非线性电阻的静态电阻 Rs 和动态电阻 Rd 静态电阻 动态电阻 说明：(1) 静态电阻与动态电阻都与工作点有关。当P点位 置不同时，Rs与 Rd均变化。 i u P
