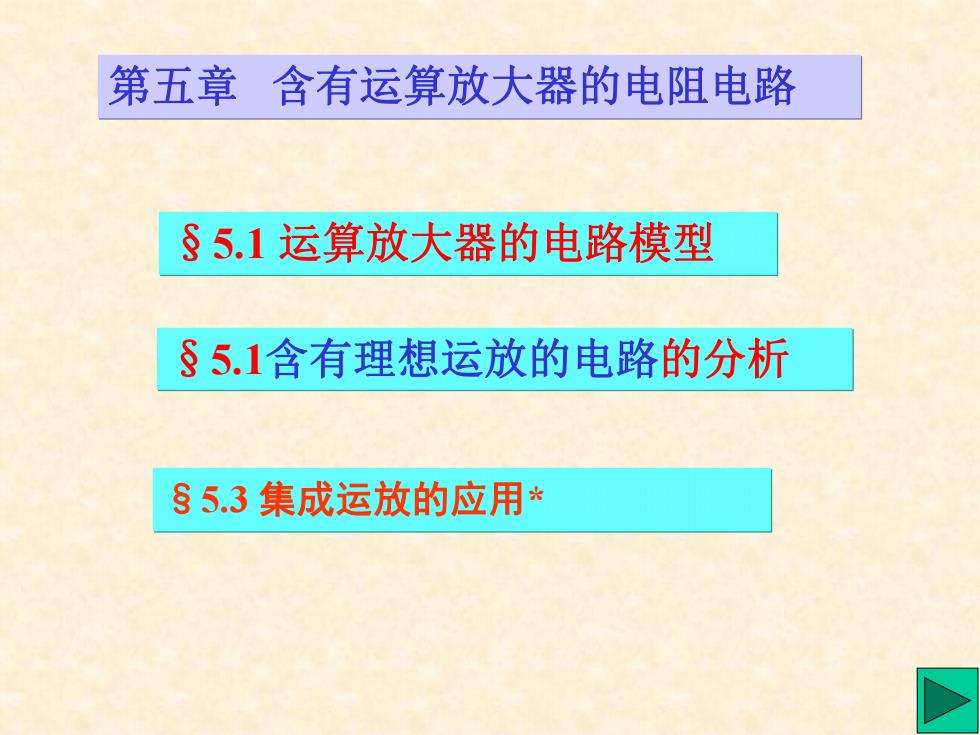

第五章含有运算放大器的电阻电路 §5.1运算放大器的电路模型 §5.1含有理想运放的电路的分析 §5.3集成运放的应用*
第五章 含有运算放大器的电阻电路 §5.1 运算放大器的电路模型 §5.1含有理想运放的电路的分析 §5.3 集成运放的应用*

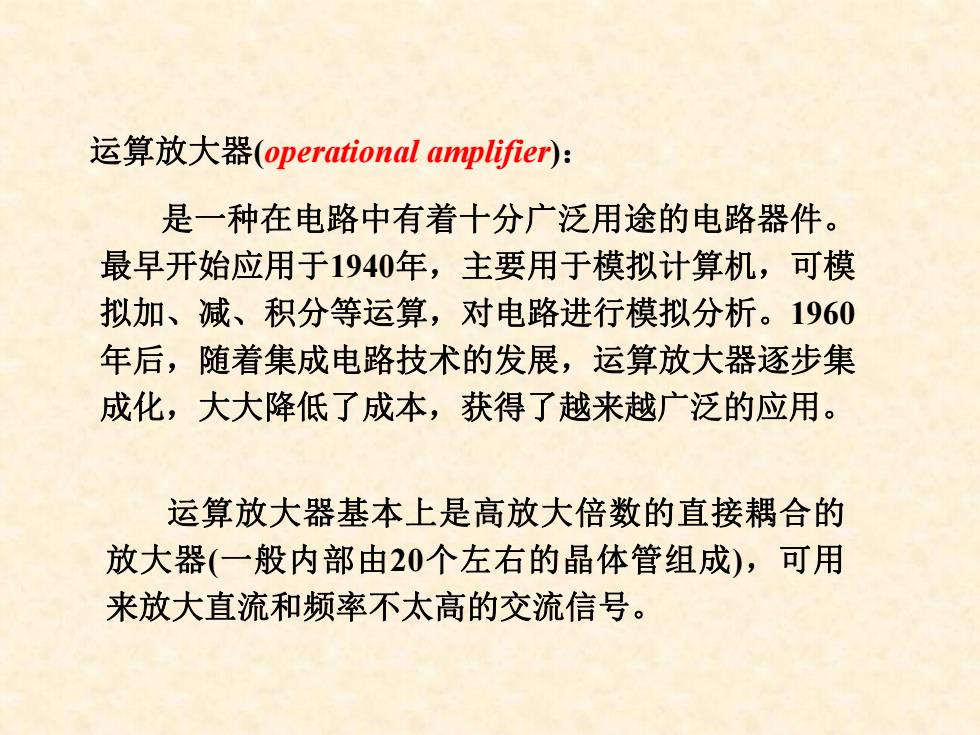

运算放大器(operational amplifier): 是一种在电路中有着十分广泛用途的电路器件。 最早开始应用于1940年，主要用于模拟计算机，可模 拟加、减、积分等运算，对电路进行模拟分析。1960 年后，随着集成电路技术的发展，运算放大器逐步集 成化，大大降低了成本，获得了越来越广泛的应用。 运算放大器基本上是高放大倍数的直接耦合的 放大器（一般内部由20个左右的晶体管组成），可用 来放大直流和频率不太高的交流信号
运算放大器(operational amplifier)： 是一种在电路中有着十分广泛用途的电路器件。 最早开始应用于1940年，主要用于模拟计算机，可模 拟加、减、积分等运算，对电路进行模拟分析。1960 年后，随着集成电路技术的发展，运算放大器逐步集 成化，大大降低了成本，获得了越来越广泛的应用。 运算放大器基本上是高放大倍数的直接耦合的 放大器(一般内部由20个左右的晶体管组成)，可用 来放大直流和频率不太高的交流信号

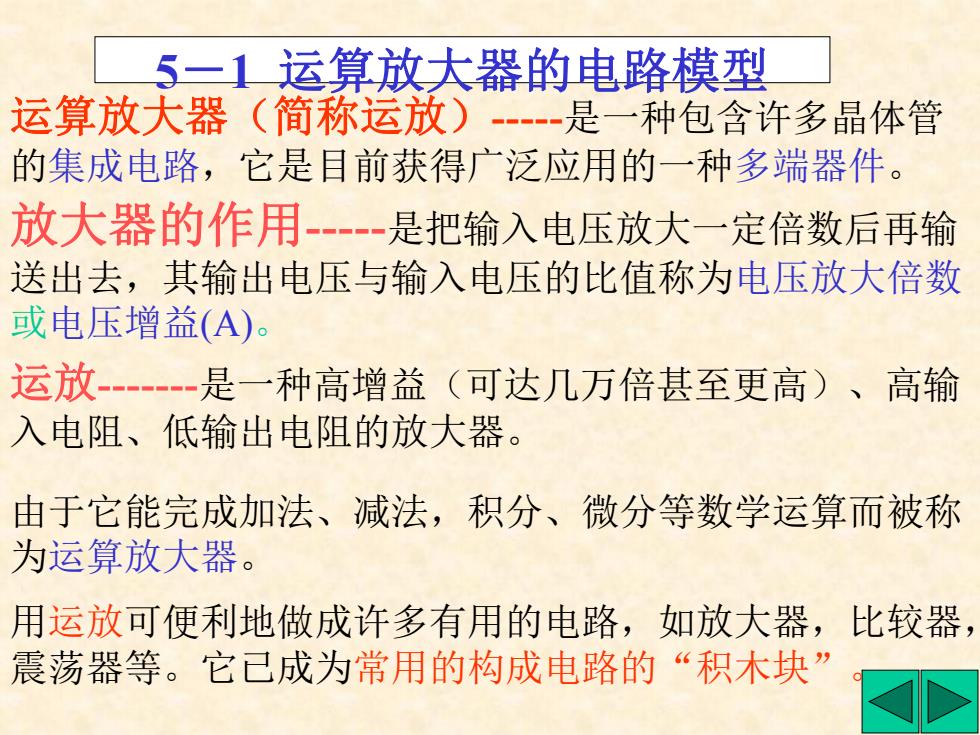

5一1运算放大器的电路模型 运算放大器（简称运放）-是一种包含许多晶体管 的集成电路，它是目前获得广泛应用的一种多端器件。 放大器的作用-是把输入电压放大一定倍数后再输 送出去，其输出电压与输入电压的比值称为电压放大倍数 或电压增益(A)。 运放-是一种高增益（可达几万倍甚至更高）、高输 入电阻、低输出电阻的放大器。 由于它能完成加法、减法，积分、微分等数学运算而被称 为运算放大器。 用运放可便利地做成许多有用的电路，如放大器，比较器， 震荡器等。它已成为常用的构成电路的“积木块
5－1 运算放大器的电路模型 运算放大器（简称运放）-是一种包含许多晶体管 的集成电路，它是目前获得广泛应用的一种多端器件。 放大器的作用-是把输入电压放大一定倍数后再输 送出去，其输出电压与输入电压的比值称为电压放大倍数 或电压增益(A)。 运放-是一种高增益（可达几万倍甚至更高）、高输 入电阻、低输出电阻的放大器。 由于它能完成加法、减法，积分、微分等数学运算而被称 为运算放大器。 用运放可便利地做成许多有用的电路，如放大器，比较器， 震荡器等。它已成为常用的构成电路的“积木块”

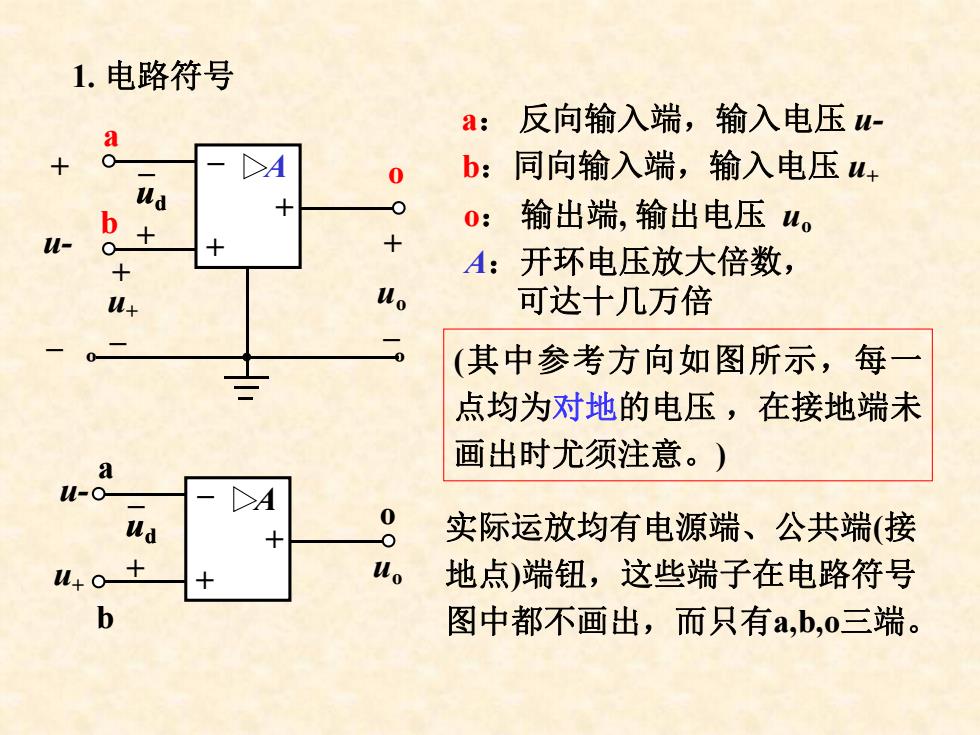

1.电路符号 a; 反向输入端，输入电压 > 0 b:同向输入端，输入电压ut 0:输出端，输出电压u。 A: 开环电压放大倍数， Ho 可达十几万倍 (其中参考方向如图所示，每 点均为对地的电压，在接地端未 画出时尤须注意。) 0 实际运放均有电源端、公共端（接 Wo 地点)端钮，这些端子在电路符号 图中都不画出，而只有a,b,o三端
1. 电路符号 a： 反向输入端，输入电压 u- b：同向输入端，输入电压 u+ o： 输出端, 输出电压 uo 实际运放均有电源端、公共端(接 地点)端钮，这些端子在电路符号 图中都不画出，而只有a,b,o三端。 (其中参考方向如图所示，每一 点均为对地的电压 ，在接地端未 画出时尤须注意。) A：开环电压放大倍数， 可达十几万倍 º + _ _ + u+ u- º + _uo a o + _ud _+ A + b + _ud u+ u- uo _+ A + a b o
实际运放的符号 理想运放的符号 u.oa u oa u,ob uo u.ob 图中“三角形：△”符号表示“放大器”，A表示放大倍数 a-称为倒向（反相)输入端 运放有两个输入端 高子称为非倒向（同相）输入 和一个输出瑞：O。 输出电压u,与输入电压u极性相反 u。=-Au 输出电压u,与输入电压u极性相同u。=Au+
理想运放的符号： 图中“三角形：”符号表示“放大器” ，A 表示放大倍数。 a-称为倒向（反相）输入端 { b-称为非倒向（同相）输入端 运放有两个输入端 和一个输出瑞：O。 uo Au uo Au 输出电压u0与输入电压u-极性相反 输出电压u0与输入电压u+极性相同 _+ + u+ u- a b O u0 _+ + A u+ u- a b O u0 实际运放的符号：
