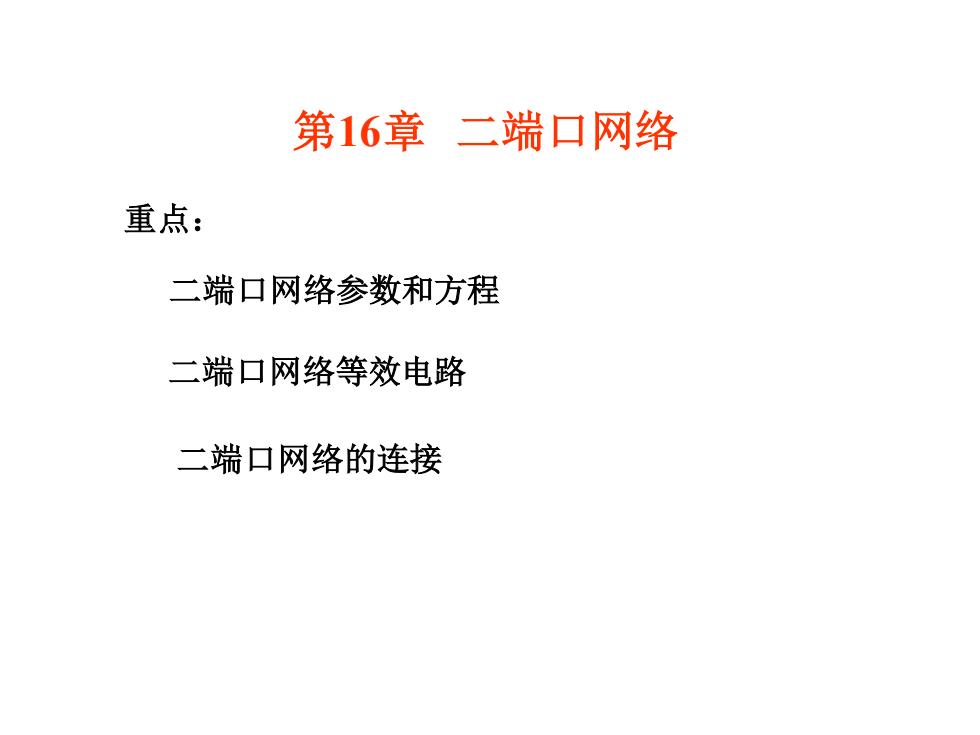

第16章二端口网络 重点： 二端口网络参数和方程 二端口网络等效电路 二端口网络的连接
第16章 二端口网络 重点： 二端口网络参数和方程 二端口网络等效电路 二端口网络的连接
§1概述 二端网络 A D 在工程实际中，研究信号及能量的传输和信号变换时， 经常碰到如下形式的电路。 线性RLCM 受控源 四端网络
§1 概述 二端网络 在工程实际中，研究信号及能量的传输和信号变换时， 经常碰到如下形式的电路。 线性RLCM 受控源 四端网络 + - E P A R

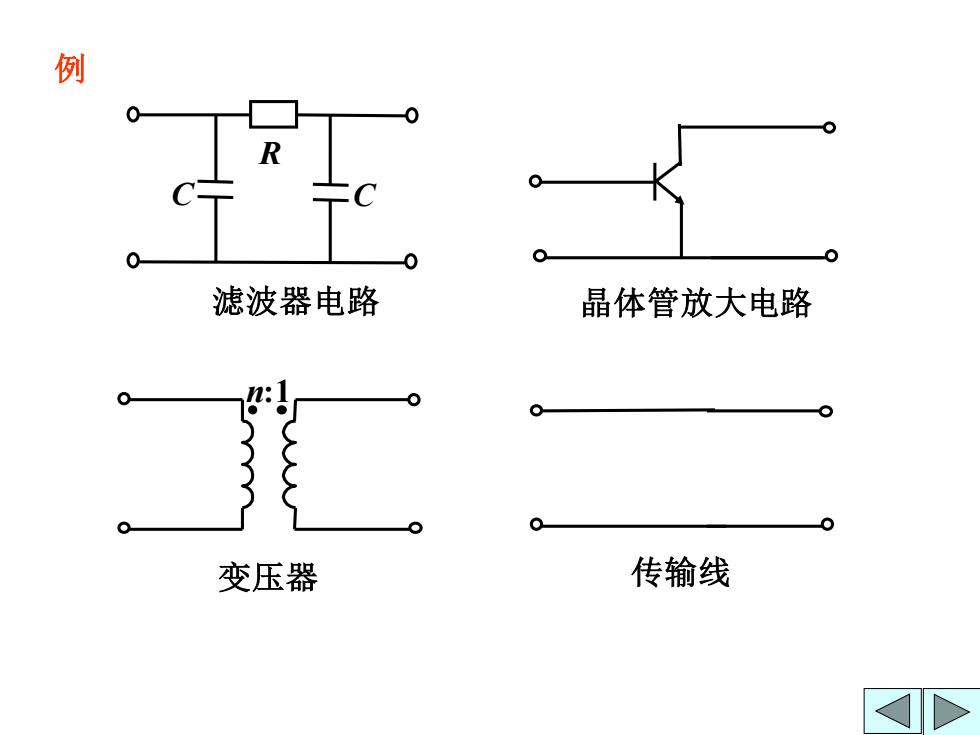

例 滤波器电路 晶体管放大电路 变压器 传输线
变压器 n:1 滤波器电路 R C C 传输线 晶体管放大电路 例
1.一端口(one一port) 一端口由一对端钮构成，且满 足如下条件：从一个端钮流入 i 的电流等于从另一个端钮流出 的电流。 2.二端口(two-port) 当一个电路与外部电路通过两个端口连接时称 此电路为二端口网络。 i 线性RLCM 儿1 受控源 i 2
1. 一端口 (one－port) 一端口由一对端钮构成，且满 足如下条件：从一个端钮流入 的电流等于从另一个端钮流出 的电流。 2. 二端口（two-port) 当一个电路与外部电路通过两个端口连接时称 此电路为二端口网络。 线性RLCM 受控源 i1 i2 i2 i1 u1 + – u2 + – + u1 i1 i1 –

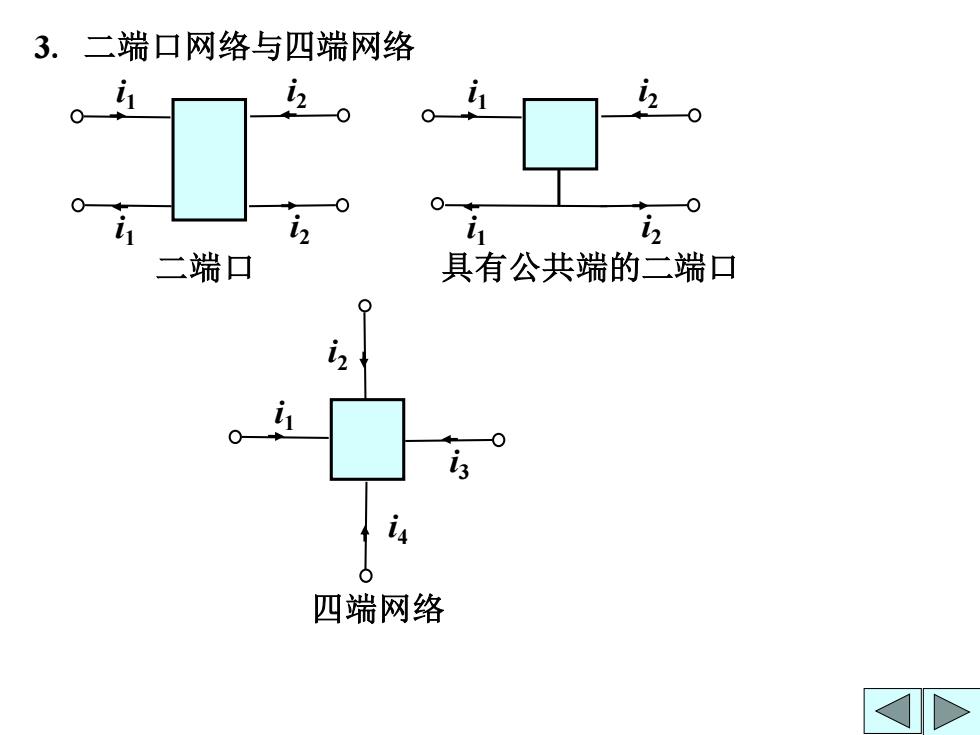

3.二端口网络与四端网络 i i 二端口 具有公共端的二端口 四端网络
3. 二端口网络与四端网络 二端口 i2 i1 i1 i2 具有公共端的二端口 i2 i1 i1 i2 四端网络 i4 i3 i1 i2
