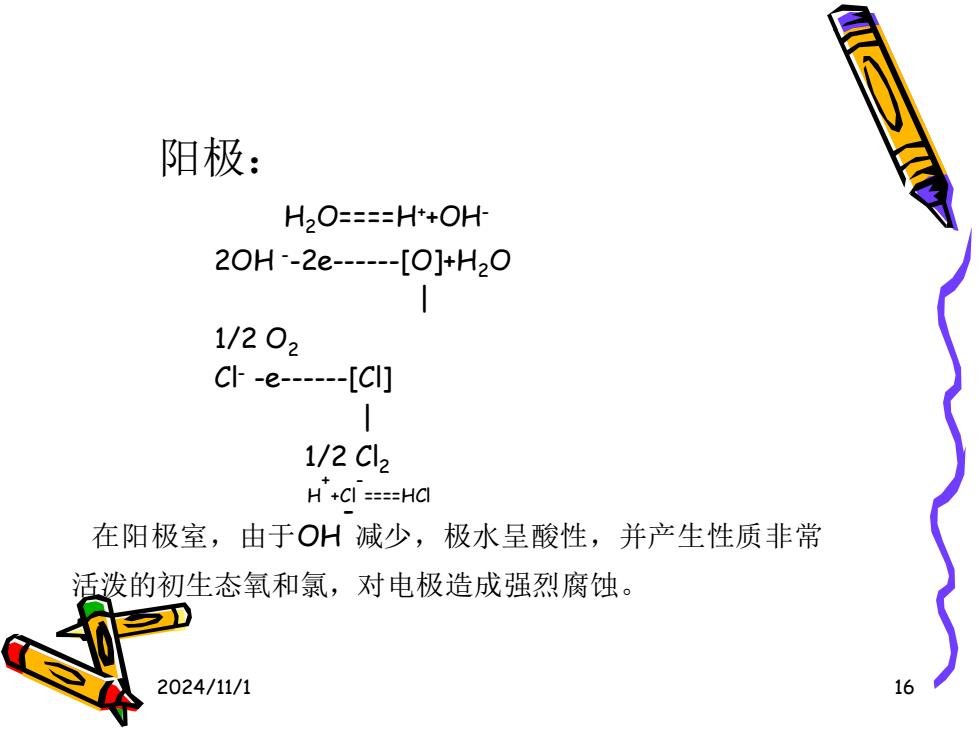

2024/11/1 16 阳极： H2O====H++OH- 2OH -2e-[O]+H2O | 1/2 O2 Cl- -e-[Cl] | 1/2 Cl2 H + +Cl - ====HCl 在阳极室，由于OH - 减少，极水呈酸性，并产生性质非常 活泼的初生态氧和氯，对电极造成强烈腐蚀
2024/11/1 16 阳极： H2O====H++OH- 2OH -2e-[O]+H2O | 1/2 O2 Cl- -e-[Cl] | 1/2 Cl2 H + +Cl - ====HCl 在阳极室，由于OH - 减少，极水呈酸性，并产生性质非常 活泼的初生态氧和氯，对电极造成强烈腐蚀
2024/11/1 17 阴极： H2O====H++OH- 2H++2e-H2 Na++OH-====NaOH • 在阴极室，由于H+减少，极水呈碱性， 当极水中有Ca2+ 、Mg2+和HCO-等时，则 与OH-生成CaCO3和Mg(OH)2等水垢， 结集在阴极上。同时阴极室还有氢气排 出
2024/11/1 17 阴极： H2O====H++OH- 2H++2e-H2 Na++OH-====NaOH • 在阴极室，由于H+减少，极水呈碱性， 当极水中有Ca2+ 、Mg2+和HCO-等时，则 与OH-生成CaCO3和Mg(OH)2等水垢， 结集在阴极上。同时阴极室还有氢气排 出

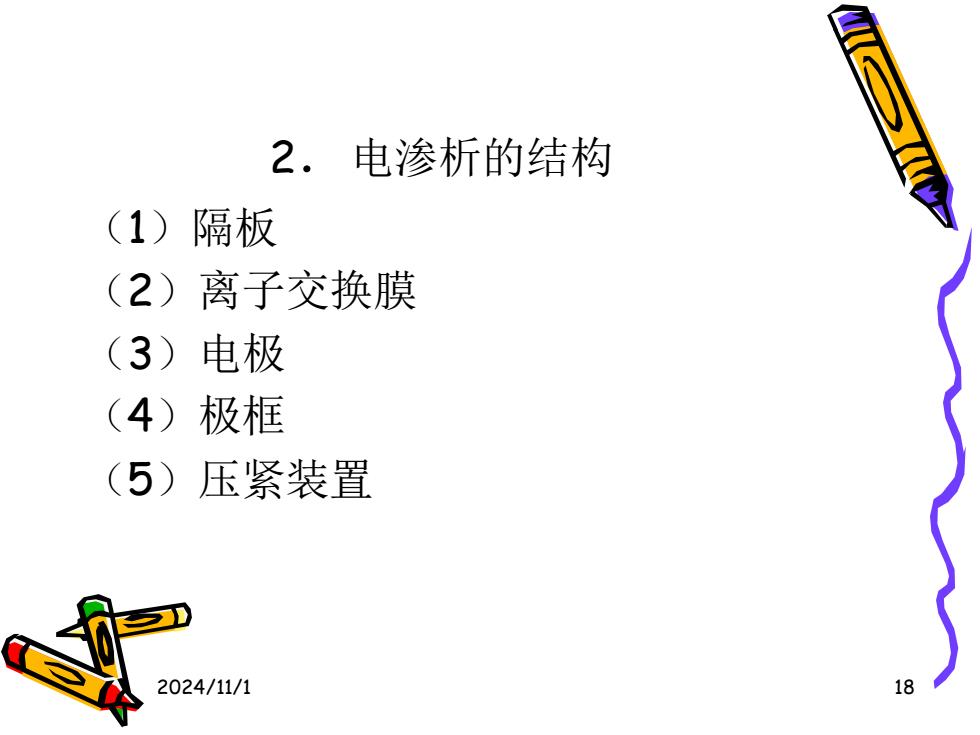

2024/11/1 18 2．电渗析的结构 （1）隔板 （2）离子交换膜 （3）电极 （4）极框 （5）压紧装置
2024/11/1 18 2．电渗析的结构 （1）隔板 （2）离子交换膜 （3）电极 （4）极框 （5）压紧装置

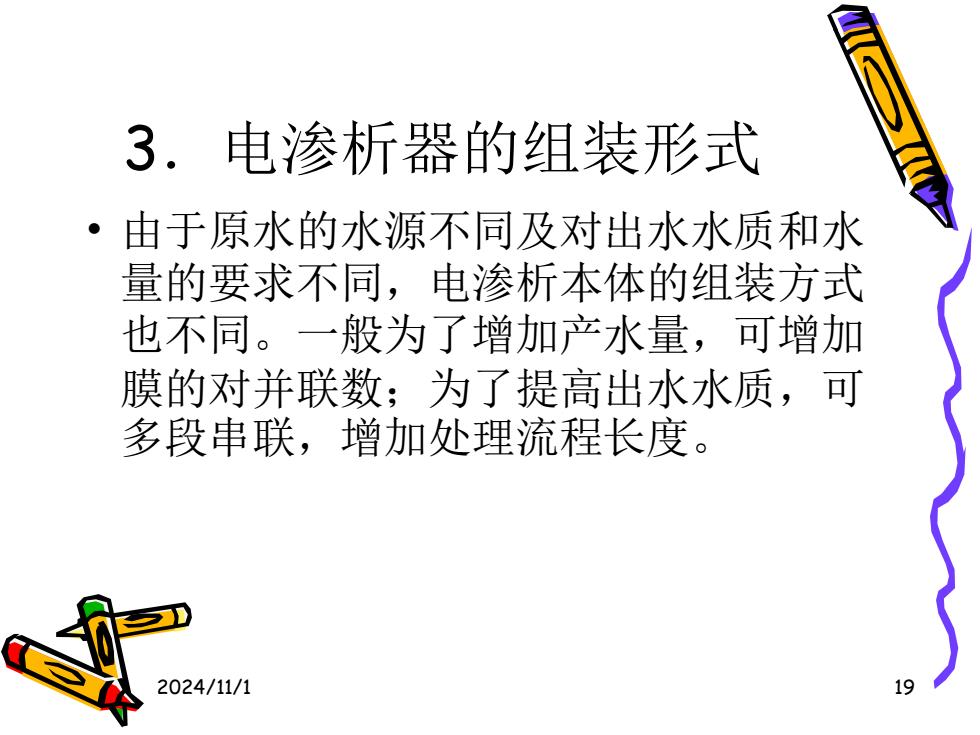

2024/11/1 19 3．电渗析器的组装形式 • 由于原水的水源不同及对出水水质和水 量的要求不同，电渗析本体的组装方式 也不同。一般为了增加产水量，可增加 膜的对并联数；为了提高出水水质，可 多段串联，增加处理流程长度
2024/11/1 19 3．电渗析器的组装形式 • 由于原水的水源不同及对出水水质和水 量的要求不同，电渗析本体的组装方式 也不同。一般为了增加产水量，可增加 膜的对并联数；为了提高出水水质，可 多段串联，增加处理流程长度

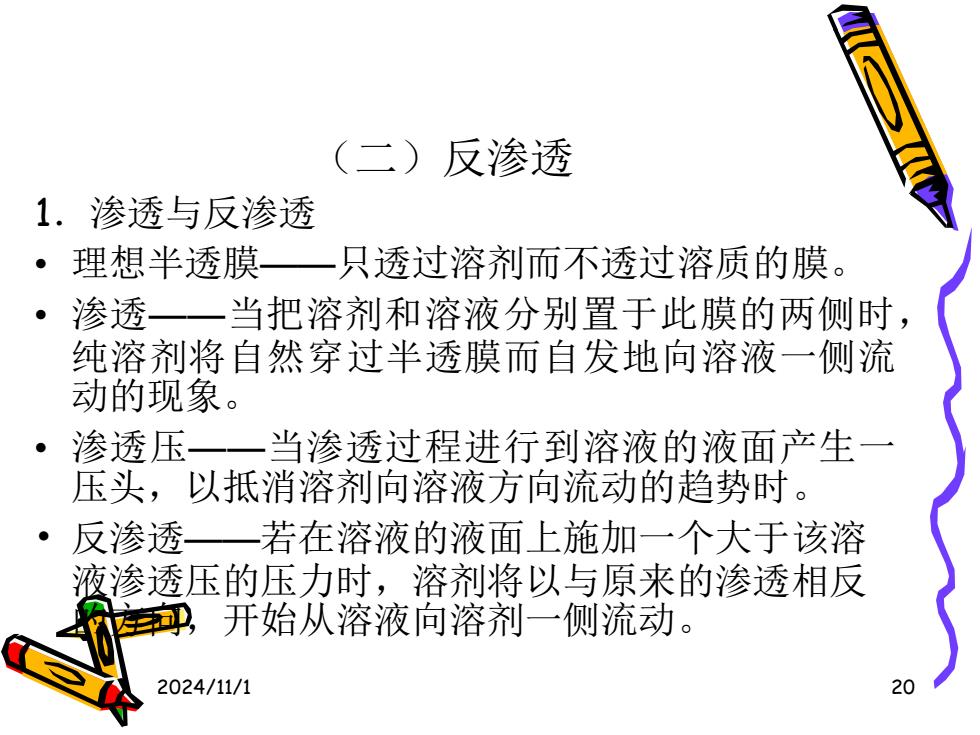

2024/11/1 20 （二）反渗透 1．渗透与反渗透 • 理想半透膜——只透过溶剂而不透过溶质的膜。 • 渗透——当把溶剂和溶液分别置于此膜的两侧时， 纯溶剂将自然穿过半透膜而自发地向溶液一侧流 动的现象。 • 渗透压——当渗透过程进行到溶液的液面产生一 压头，以抵消溶剂向溶液方向流动的趋势时。 • 反渗透——若在溶液的液面上施加一个大于该溶 液渗透压的压力时，溶剂将以与原来的渗透相反 的方向，开始从溶液向溶剂一侧流动
2024/11/1 20 （二）反渗透 1．渗透与反渗透 • 理想半透膜——只透过溶剂而不透过溶质的膜。 • 渗透——当把溶剂和溶液分别置于此膜的两侧时， 纯溶剂将自然穿过半透膜而自发地向溶液一侧流 动的现象。 • 渗透压——当渗透过程进行到溶液的液面产生一 压头，以抵消溶剂向溶液方向流动的趋势时。 • 反渗透——若在溶液的液面上施加一个大于该溶 液渗透压的压力时，溶剂将以与原来的渗透相反 的方向，开始从溶液向溶剂一侧流动
