绪论数字信号处理概述数字信号处理的实现数字信号处理技术的发展概况数字信号处理技术的应用内蒙古科技大学崔丽珍

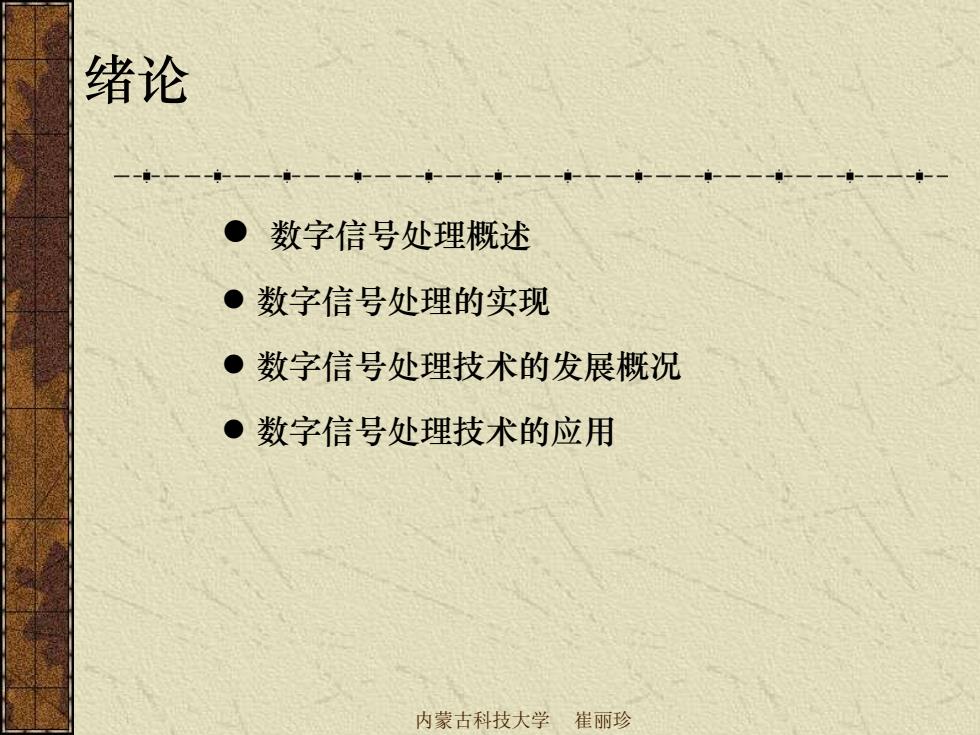

内蒙古科技大学 崔丽珍 绪论 ⚫ 数字信号处理概述 ⚫ 数字信号处理的实现 ⚫ 数字信号处理技术的发展概况 ⚫ 数字信号处理技术的应用
数字信号处理概述●信号和信号处理信号：随时间变化的物理量（f、A、）、单色信号sin、cos等，d一般为复合信号。数字信号处理：用计算机或专用的信号处理设备，以数值计算的方法对信号进行采集、变换、综合、估值与识别等加工处理，以达到提取与使用信息的目的模拟信号和数字信号数字信号处理系统的组成数字信号处理的优点数字信号处理技术的进程内蒙古科技大学崔丽珍
内蒙古科技大学 崔丽珍 ⚫信号和信号处理 信号：随时间变化的物理量（f、A、）、单色信号sin、cos等， 一般为复合信号。 数字信号处理：用计算机或专用的信号处理设备，以数值计算 的方法对信号进行采集、变换、综合、估值与识别等加工处理，以 达到提取与使用信息的目的。 ⚫模拟信号和数字信号 ⚫数字信号处理系统的组成 ⚫数字信号处理的优点 ⚫数字信号处理技术的进程 数字信号处理概述

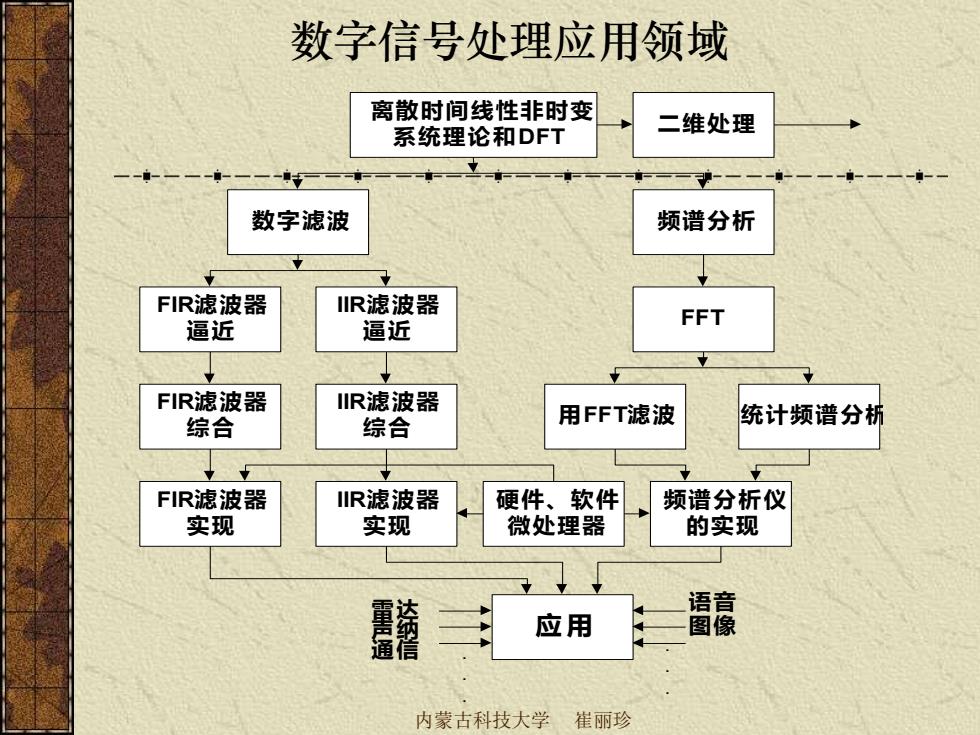

数字信号处理应用领域离散时间线性非时变二维处理系统理论和DFT1数字滤波频谱分析FIR滤波器IIR滤波器FFT逼近逼近中FIR滤波器IIR滤波器用FFT滤波统计频谱分析综合综合FIR滤波器IIR滤波器硬件、软件频谱分析仪实现实现微处理器的实现语音达F应用图像4通内蒙古科技大学崔丽珍
内蒙古科技大学 崔丽珍 数字信号处理应用领域 离散时间线性非时变 系统理论和DFT 二维处理 数字滤波 频谱分析 FIR滤波器 逼 近 IIR滤波器 逼 近 FIR滤波器 综 合 IIR滤波器 综 合 FIR滤波器 实 现 IIR滤波器 实 现 FFT 用FFT滤 波 统计频谱分析 频谱分析仪 的实现 硬件、软件 微处理器 应 用 雷 达 声 纳 通 信 语 音 图 像 . . . . .

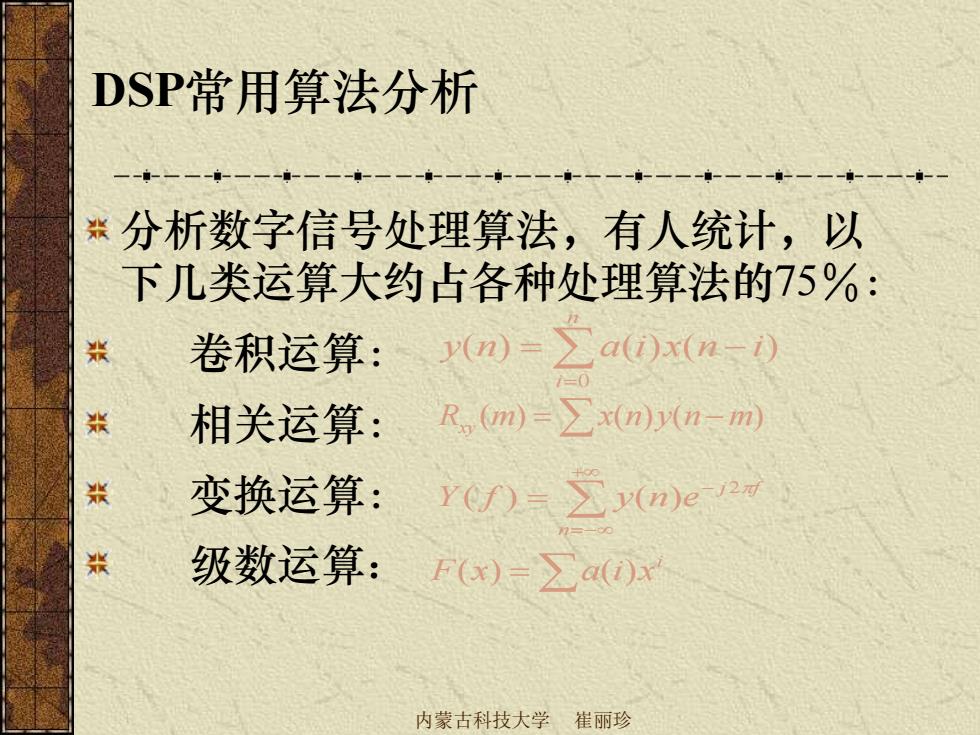

DSP常用算法分析分析数字信号处理算法，有人统计，以下几类运算大约占各种处理算法的75%La)x(n-1)卷积运算：(n）=5装-0R,(m)=Ex(n)y(n-m)装相关运算：Y()-Zy(n)e-12m装变换运算：张级数运算：:F(x)=Za(0)x内蒙古科技大学崔丽珍
内蒙古科技大学 崔丽珍 DSP常用算法分析 分析数字信号处理算法，有人统计，以 下几类运算大约占各种处理算法的75％： 卷积运算： 相关运算： 变换运算： 级数运算： = = − n i y n a i x n i 0 ( ) ( ) ( ) R (m) =x(n)y(n −m) xy + =− − = n j f Y f y n e 2 ( ) ( ) = i F(x) a(i)x
