例8-1-2暂态分析 。1 如图所示电路，在 t<0时开关K位于‘1'， 电路已处于稳态， 3(2 t=0时，开关K闭合到 2',求uC和ir2的响 18 V 应，并画出它们的波 形。 ·解：◆建模这是 个分析暂态过程的问 题。先要找到其初值 和终值
例8-1-2 暂态分析 • 如图所示电路，在 t<0时开关K位于‘1’ ， 电路已处于稳态， t=0时，开关K闭合到 ‘2’ ，求uC和ir2的响 应，并画出它们的波 形。 • 解：◆ 建模 这是一 个分析暂态过程的问 题。先要找到其初值 和终值
初值的分析 ·在t=0时uc(0-)=-12v,ic(0-)=0,由于R2是电流源 s的唯一外部通路，故IR2(0-)=s=3;当t=0+时， 因为电容器端电压不可能突变，仍有uc(0+)=uc(0 )=-12V,电流源向两个电阻和一个电容的并联系统 供电，两个电阻的电流应等于电容电压除以电阻， 即 ● 1e0,)-0）-14,1a0,)=0)-21 ● R R 而电容的充电电流为电流源电流减去电阻电流，故 ic(0+)=is-ir2(0+)-ir3(0+)=3-(-1)-(-2)=6A
初值的分析 • 在t=0时 uc(0-)=-12v, ic(0-)=0 ，由于R2是电流源 Is的唯一外部通路，故IR2(0-)=Is=3；当t=0+时， 因为电容器端电压不可能突变,仍有uc(0+)= uc(0- )=-12v,电流源向两个电阻和一个电容的并联系统 供电，两个电阻的电流应等于电容电压除以电阻， 即 • • • 而电容的充电电流为电流源电流减去电阻电流,故 • ic(0+)=is- ir2(0+)- ir3(0+)= 3-(-1)-(-2)=6A 2 3 2 3 (0 ) (0 ) (0 ) 1 , (0 ) 2 c c R R U U I A I A R R
终值的分析 再分析终值，达到稳态后，电容中将无电流，电 流源的全部电流将在两个电阻之间分配，保证其 端电压相同（也就是电容上的终电压）。结果应为 ucf=12v,ir2f=1A. ·初值和终值之间的过渡波形u(代)按三要素计算。所 谓三要素是指初值u0、终值uf和该段的充放电时 常数T,表示式为： 40=4,+(46-4,)）et-6/ 用MATLAB语句可写成：u=uf+(u0-uf*eXp(-(t-tO)T) 在求多段波形时，每段的初始时刻t0可能不同， 需要予以注意
终值的分析 • 再分析终值，达到稳态后，电容中将无电流，电 流源的全部电流将在两个电阻之间分配，保证其 端电压相同(也就是电容上的终电压)。结果应为 ucf=12v,ir2f=1A. • 初值和终值之间的过渡波形u(t)按三要素计算。所 谓三要素是指初值u0、终值uf和该段的充放电时 常数T，表示式为： 用MATLAB语句可写成：u=uf+(u0-uf)*exp(-(t-t0)/T). 在求多段波形时，每段的初始时刻t0可能不同， 需要予以注意。 0 / 0 ( ) t t T f f u t u u u e
程序exn812 r1=3;uS=18;is=3;r2=12;r3=6;C=1;%给出原始数据 uc0=-12;ir20=uc0/r2;ir30=uc0/r3;%算出初值 ic0=is-ir20-ir30; ir2f=is*r3/(r2+r3); %算出终值 ir3f=is*r2/(r2+r3); ucf=ir2f*r2;icf=0; t=[-2:0]-eps:0-eps,0:15];c %注意在t=0附近设两个点 uc(1:3)=-12;ir2(1:3)=3; %t←0时的值 T=r2*r3/(r2+r3)*C; %求充电时常数 uc(4:19)=ucf+(uc0-ucf0*exp(-t(4:19)/T);% ir2(4:19)=ir2f+(ir20-ir2)*exp(-t(4:19)/T);%三要素法求输出
程序exn812 r1=3;us=18;is=3;r2=12;r3=6;C=1; % 给出原始数据 uc0=-12;ir20=uc0/r2;ir30=uc0/r3; % 算出初值 ic0=is-ir20-ir30; ir2f=is*r3/(r2+r3); % 算出终值 ir3f=is*r2/(r2+r3); ucf=ir2f*r2; icf=0; t=[[-2:0]-eps:0-eps,0:15]; % 注意在t=0附近设两个点 uc(1:3)=-12;ir2(1:3)=3; % t<0时的值 T = r2*r3/(r2+r3)*C; % 求充电时常数 uc(4:19)=ucf+(uc0-ucf)*exp(-t(4:19)/T); % ir2(4:19)=ir2f+(ir20-ir2f)*exp(-t(4:19)/T); % 三要素法求输出

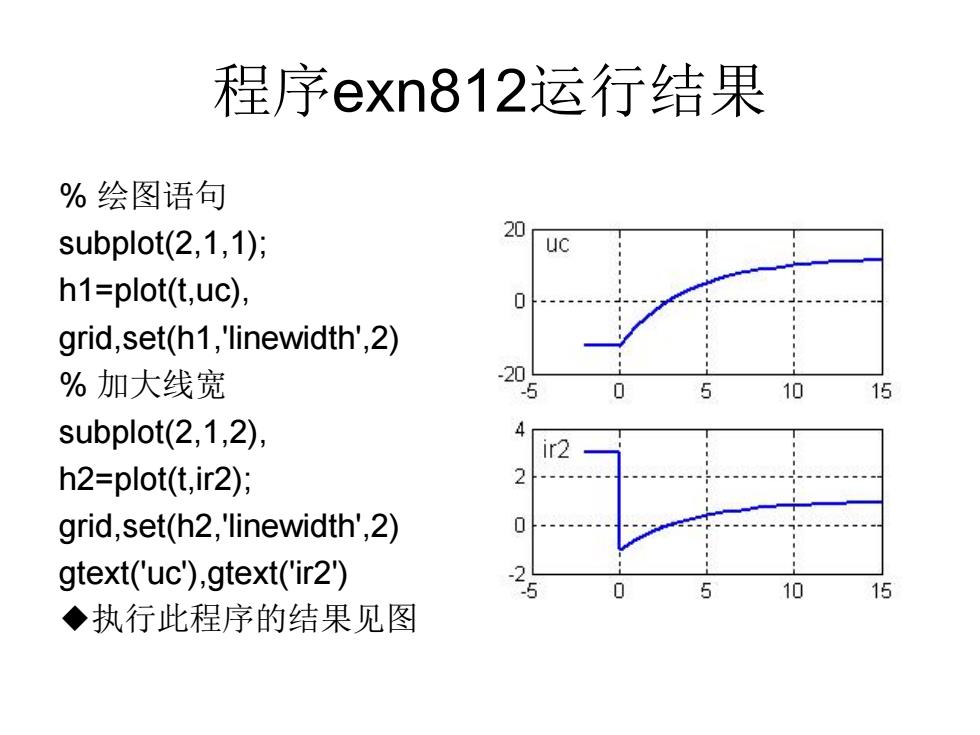

程序eXn812运行结果 %绘图语句 subplot(2,1,1); 20 h1=plot(t,uc), 0 grid,set(h1,'linewidth',2) %加大线宽 20 -5 0 subplot(2,1,2). h2=plot(t,ir2); grid,set(h2,'linewidth',2) gtext('uc),gtext('ir2) 10 ◆执行此程序的结果见图
程序exn812运行结果 % 绘图语句 subplot(2,1,1); h1=plot(t,uc), grid,set(h1, 'linewidth' ,2) % 加大线宽 subplot(2,1,2), h2=plot(t,ir2); grid,set(h2, 'linewidth' ,2) gtext('uc'),gtext('ir2') ◆执行此程序的结果见图
