中国农业大学 第十四讲 曲面立体的相贯线P191-206 预习：P207-217 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 第十四讲 曲面立体的相贯线 P191-206 预习： P207-217

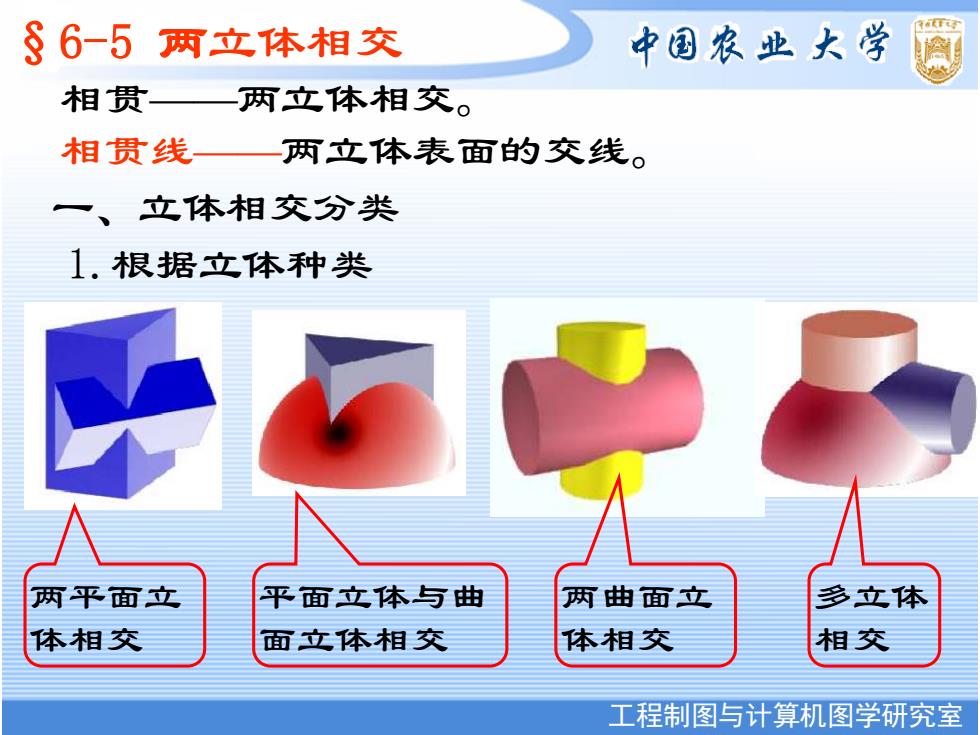

§6-51 两立体相交 中国农业大学 相贯 一两立体相交。 相贯线 两立体表面的交线。 一、立体相交分类 1,根据立体种类 两平面立 平面立体与曲 两曲面立 多立体 体相交 面立体相交 体相交 相交 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 §6-5 两立体相交 一、立体相交分类 相贯——两立体相交。 相贯线——两立体表面的交线。 两平面立 体相交 平面立体与曲 面立体相交 两曲面立 体相交 1.根据立体种类 多立体 相交

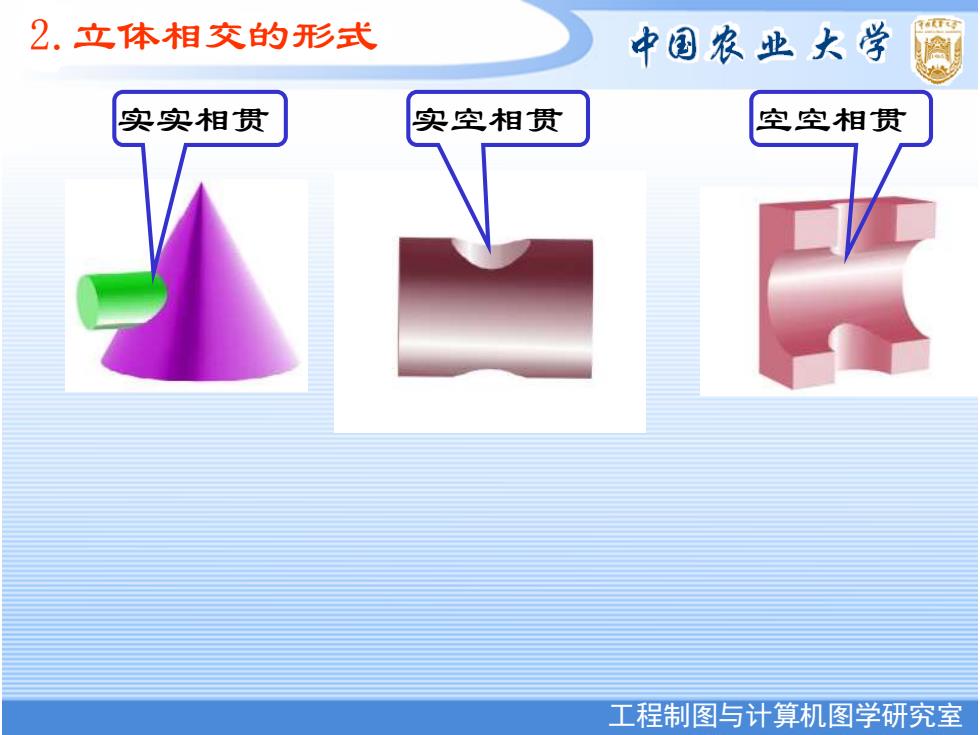

2.立体相交的形式 中国农业大学 实实相贯 实空相贯 空空相贯 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 2.立体相交的形式 实实相贯 实空相贯 空空相贯

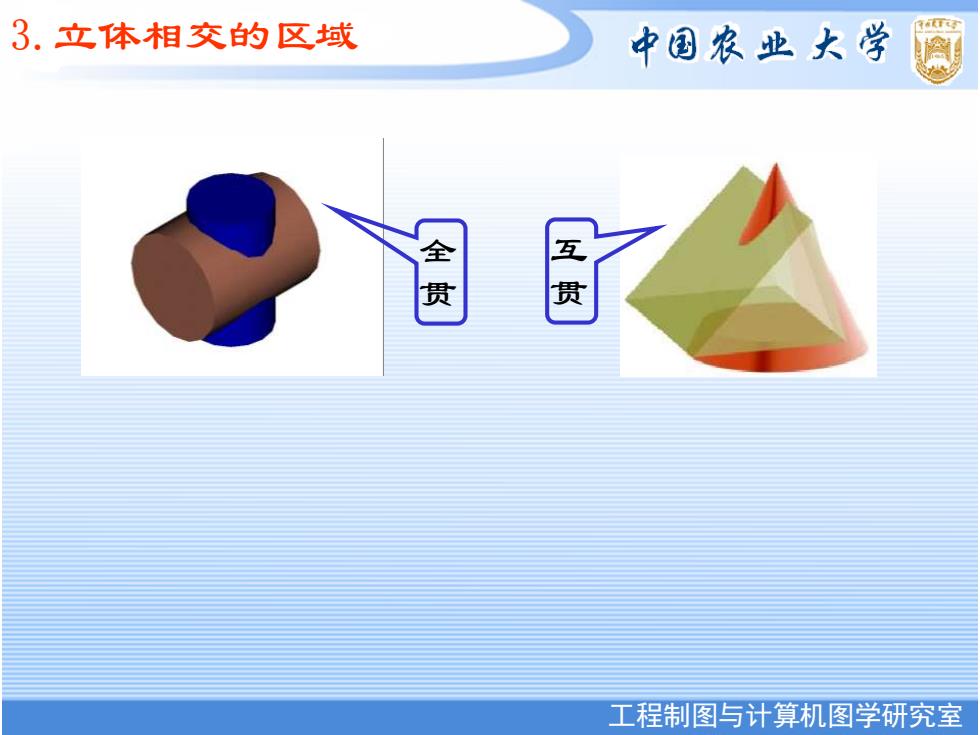

3.立体相交的区域 中国农业大学 互 贯 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 3.立体相交的区域 互 贯 全 贯

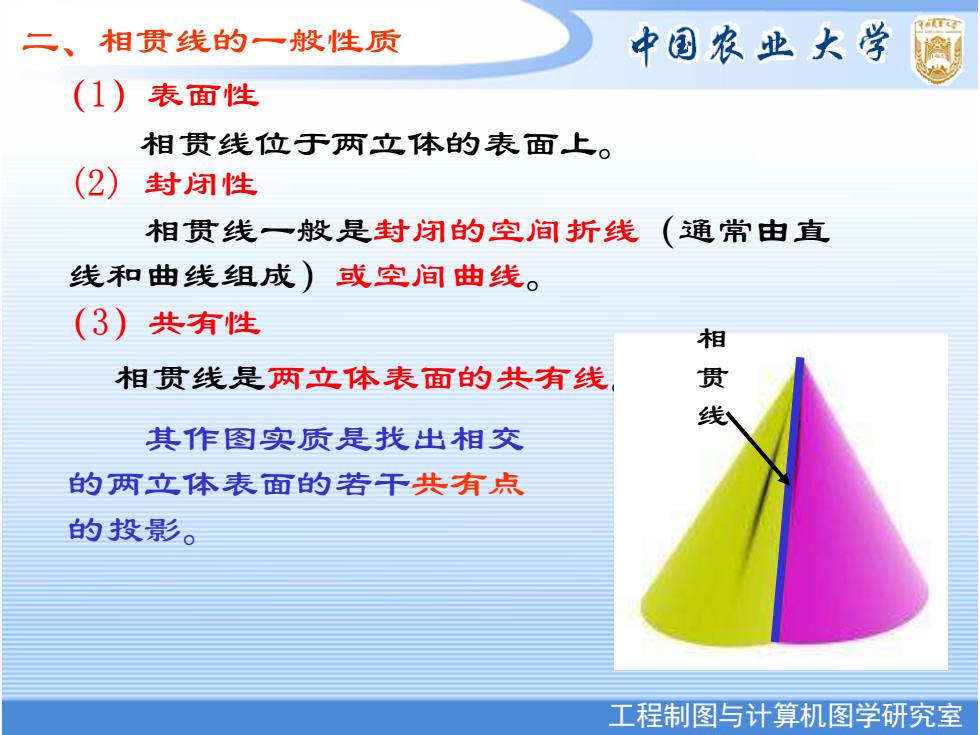

二、相贯线的一般性质 中国农业大学 (1) 表面性 相贯线位于两立体的表面上。 (2) 封闭性 相贯线一般是封闭的空间折线（通常由直 线和曲线组成)或空间曲线。 (3)共有性 相 相贯线是两立体表面的共有线 贯 线 其作图实质是找出相交 的两立体表面的若干共有点 的投影。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 二、相贯线的一般性质 其作图实质是找出相交 的两立体表面的若干共有点 的投影。 （3）共有性 （1）表面性 相贯线位于两立体的表面上。 相贯线是两立体表面的共有线。 (2) 封闭性 相贯线一般是封闭的空间折线（通常由直 线和曲线组成）或空间曲线。 相 贯 线
