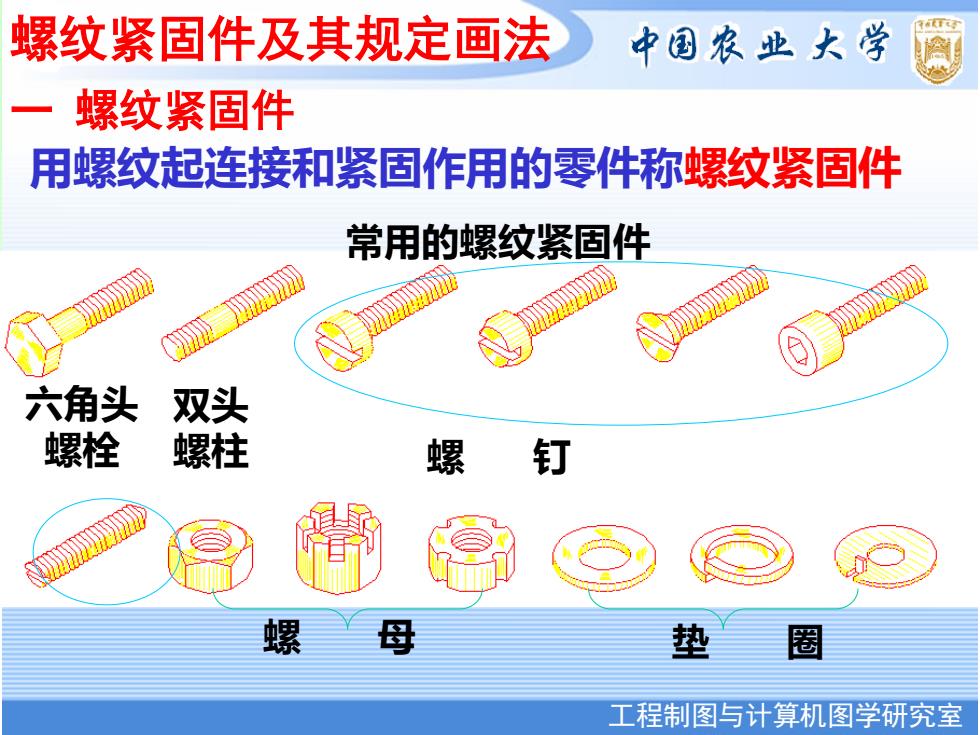

螺纹紧固件及其规定画法 中国农业大学 一螺纹紧固件 用螺纹起连接和紧固作用的零件称螺纹紧固件 常用的螺纹紧固件 》》 》 六角头 双头 螺栓 螺柱 螺钉 螺母 垫圈 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 螺纹紧固件及其规定画法 一 螺纹紧固件 用螺纹起连接和紧固作用的零件称螺纹紧固件 六角头 螺栓 螺 母 垫 圈 双头 螺柱 螺 钉 常用的螺纹紧固件

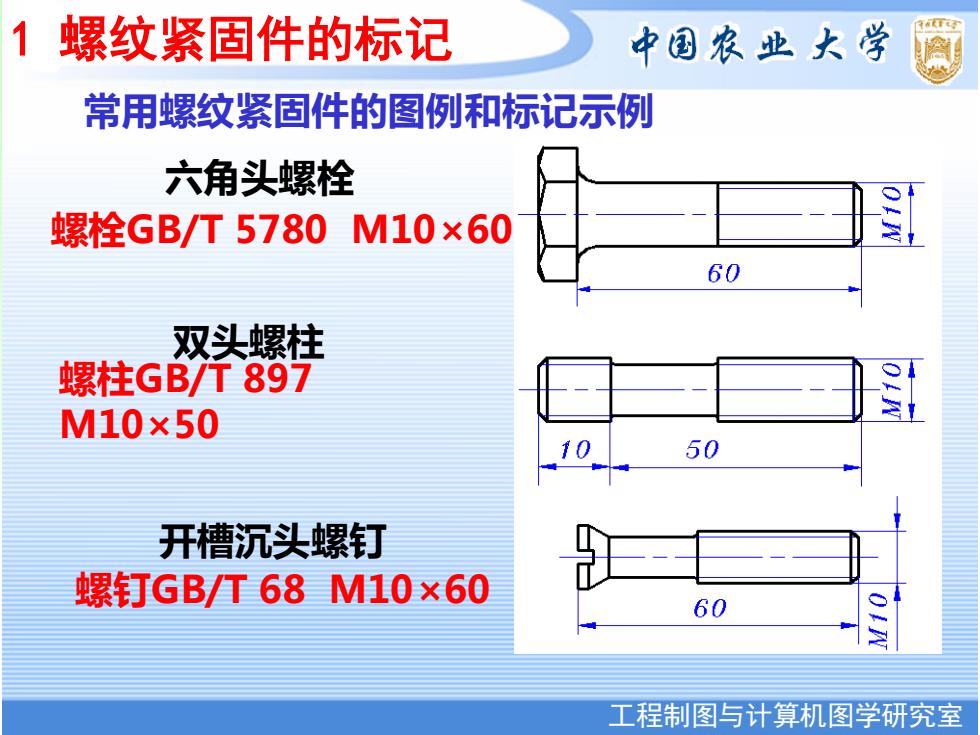

1螺纹紧固件的标记 中国农业大学 常用螺纹紧固件的图例和标记示例 六角头螺栓 螺栓GB/T5780M10×60 60 双头螺柱 螺柱GB/T897 M10×50 10 50 开槽沉头螺钉 螺钉GB/T68M10×60 60 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 常用螺纹紧固件的图例和标记示例 1 螺纹紧固件的标记 六角头螺栓 螺栓GB/T 5780 M10×60 螺钉GB/T 68 M10×60 开槽沉头螺钉 双头螺柱 螺柱GB/T 897 M10×50

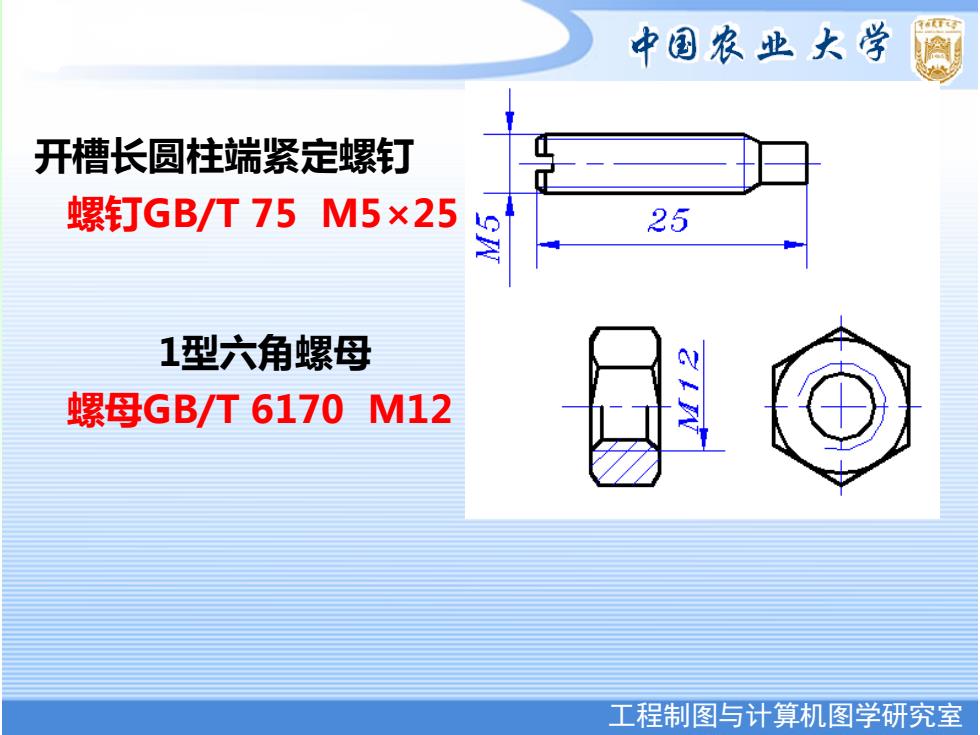

中国农业大学 开槽长圆柱端紧定螺钉 螺钉GB/T75M5×25 25 1型六角螺母 螺母GB/T6170M12 7V 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 螺钉GB/T 75 M5×25 开槽长圆柱端紧定螺钉 螺母GB/T 6170 M12 1型六角螺母
