机被制图与计算机绘图 申国农吸大学工程制图与计算机绘图教研蜜
机械制图与计算机绘图 装配图
机械制图与计算机绘图 装配图

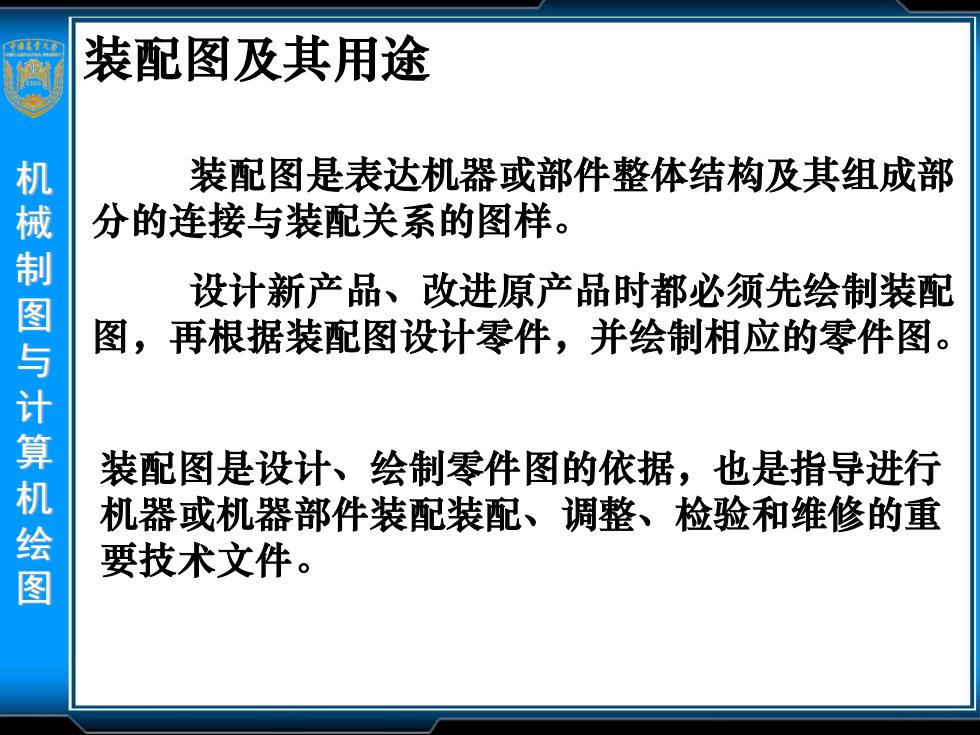

装配图及其用途 机 装配图是表达机器或部件整体结构及其组成部 分的连接与装配关系的图样。 设计新产品、改进原产品时都必须先绘制装配 图与计 图，再根据装配图设计零件，并绘制相应的零件图。 算机绘图 装配图是设计、绘制零件图的依据，也是指导进行 机器或机器部件装配装配、调整、检验和维修的重 要技术文件
机 械 制 图 与 计 算 机 绘 图 装配图及其用途 装配图是表达机器或部件整体结构及其组成部 分的连接与装配关系的图样。 设计新产品、改进原产品时都必须先绘制装配 图，再根据装配图设计零件，并绘制相应的零件图。 装配图是设计、绘制零件图的依据，也是指导进行 机器或机器部件装配装配、调整、检验和维修的重 要技术文件

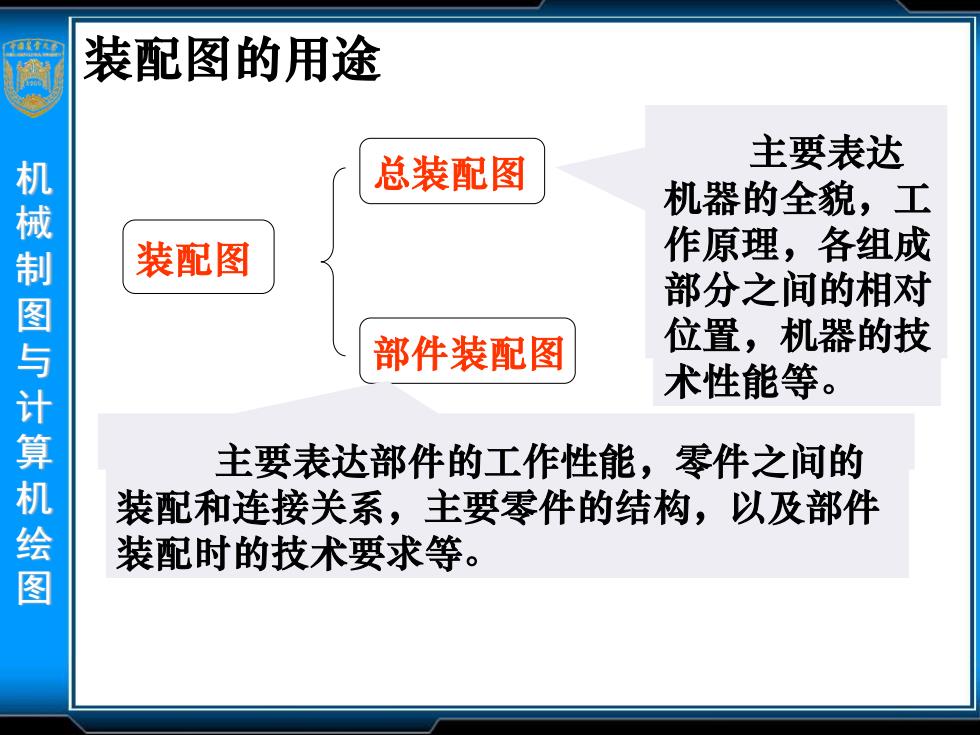

装配图的用途 总装配图 主要表达 机器的全貌，工 机械制图与计算机绘图 装配图 作原理，各组成 部分之间的相对 部件装配图 位置，机器的技 术性能等。 主要表达部件的工作性能，零件之间的 装配和连接关系，主要零件的结构，以及部件 装配时的技术要求等
机 械 制 图 与 计 算 机 绘 图 装配图 总装配图 部件装配图 主要表达 机器的全貌，工 作原理，各组成 部分之间的相对 位置，机器的技 术性能等。 主要表达部件的工作性能，零件之间的 装配和连接关系，主要零件的结构，以及部件 装配时的技术要求等。 装配图的用途

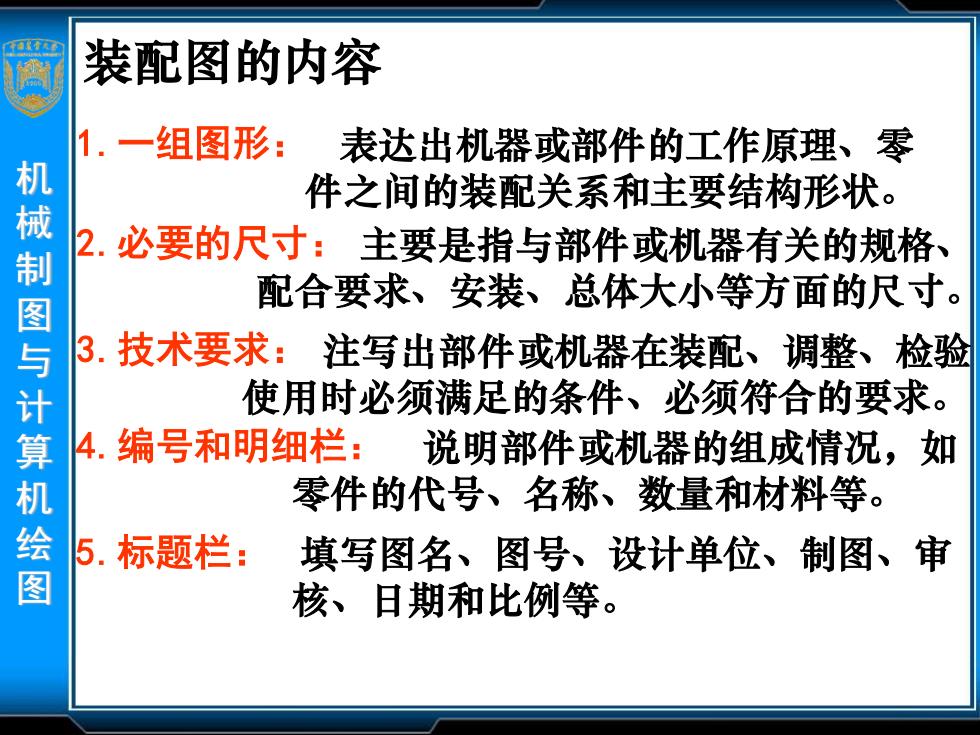

装配图的内容 1.一组图形： 表达出机器或部件的工作原理、零 机 件之间的装配关系和主要结构形状。 2. 必要的尺寸：主要是指与部件或机器有关的规格、 械制图与计算机绘图 配合要求、安装、总体大小等方面的尺寸。 3.技术要求：注写出部件或机器在装配、调整、检验 使用时必须满足的条件、必须符合的要求。 4. 编号和明细栏： 说明部件或机器的组成情况，如 零件的代号、名称、数量和材料等。 5.标题栏： 填写图名、图号、设计单位、制图、审 核、日期和比例等
机 械 制 图 与 计 算 机 绘 图 1.一组图形： 表达出机器或部件的工作原理、零 件之间的装配关系和主要结构形状。 2.必要的尺寸： 主要是指与部件或机器有关的规格、 配合要求、安装、总体大小等方面的尺寸。 3.技术要求： 注写出部件或机器在装配、调整、检验 使用时必须满足的条件、必须符合的要求。 4.编号和明细栏： 说明部件或机器的组成情况，如 零件的代号、名称、数量和材料等。 5.标题栏： 填写图名、图号、设计单位、制图、审 核、日期和比例等。 装配图的内容
