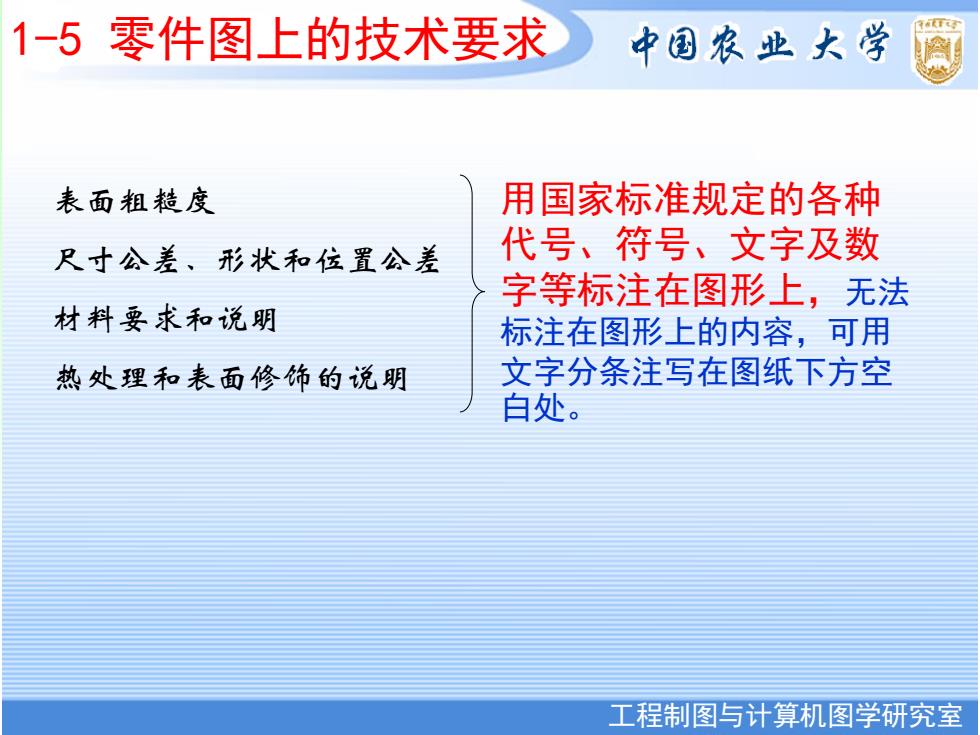

1-5零件图上的技术要求 中国农业大学 表面粗糙度 用国家标准规定的各种 尺寸公差、形状和位置公差 代号、符号、文字及数 字等标注在图形上，无法 材料要求和说明 标注在图形上的内容，可用 热处理和表面修饰的说明 文字分条注写在图纸下方空 白处。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 1-5 零件图上的技术要求 表面粗糙度 尺寸公差、形状和位置公差 材料要求和说明 热处理和表面修饰的说明 用国家标准规定的各种 代号、符号、文字及数 字等标注在图形上，无法 标注在图形上的内容，可用 文字分条注写在图纸下方空 白处
表面粗糙度 中国农业大学 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 表面粗糙度

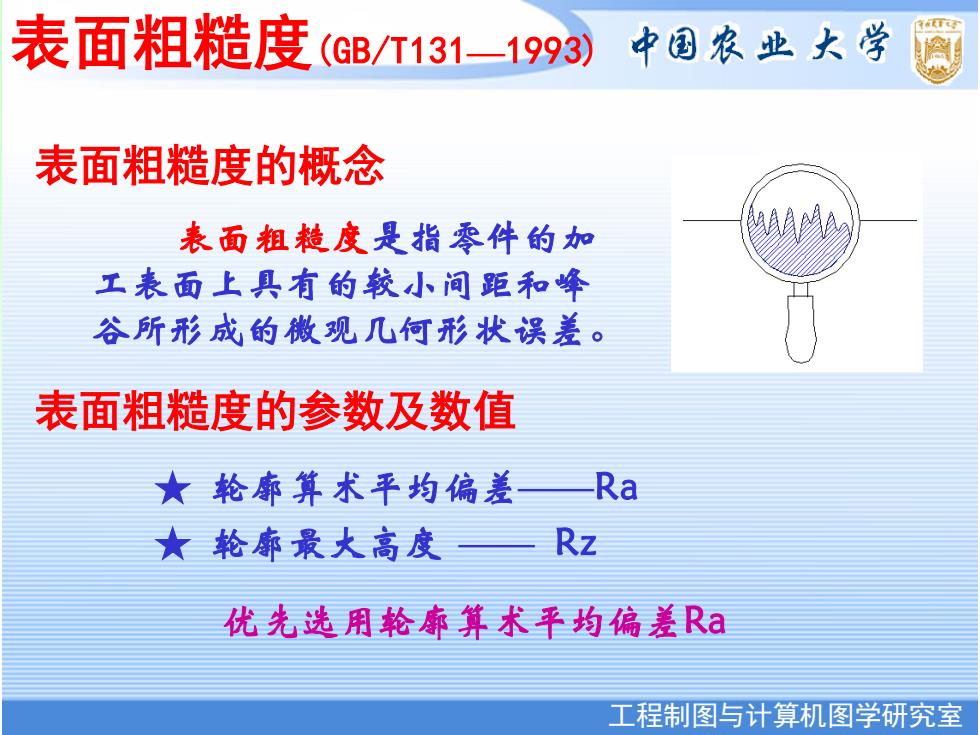

表面粗糙度(GB/T131一1993) 中国农业大学 表面粗糙度的概念 表面粗糙度是指零件的加 工表面上具有的较小间距和峰 谷所形成的微观几何形状误差。 表面粗糙度的参数及数值 ★轮康算术平均偏差Ra ★轮廓最大高度 Rz 优先选用轮廓算术平均偏差Rā 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 表面粗糙度的概念 表面粗糙度是指零件的加 工表面上具有的较小间距和峰 谷所形成的微观几何形状误差。 表面粗糙度的参数及数值 ★ 轮廓算术平均偏差——Ra ★ 轮廓最大高度 —— Rz 优先选用轮廓算术平均偏差Ra 表面粗糙度(GB/T131—1993)

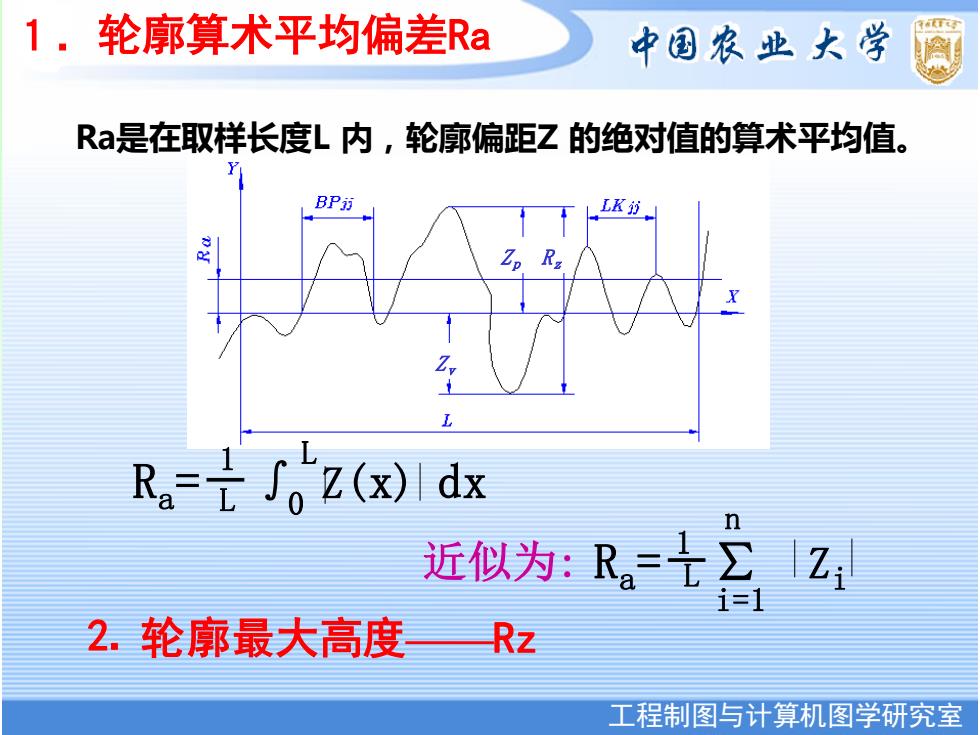

1.轮廓算术平均偏差Ra 中国农业大学 Ra是在取样长度L内，轮廓偏距Z的绝对值的算术平均值。 BPjj LLK的 R=∫Z(xdx n 近似为：R=∑Z1 2.轮廓最大高度Rz 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 Z v Z p R z １．轮廓算术平均偏差Ra Ra是在取样长度L 内，轮廓偏距Z 的绝对值的算术平均值。 Ra =－∫ Z(x) dx L 1 0 L Ra =－∑ Zi 1 L i=1 n 近似为: ⒉ 轮廓最大高度——Rz
