中国农业大学 第四讲 标准件与常用件 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 第四讲 标准件与常用件
中国农业大学 第二章 标准件与常用件 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 第二章 标准件与常用件（一）

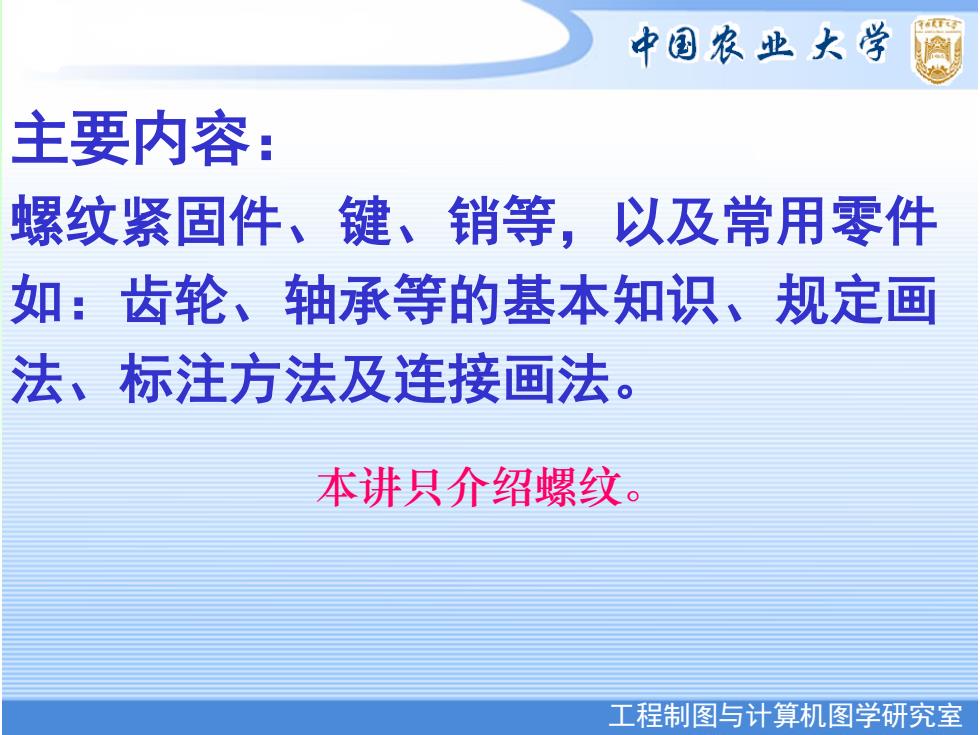

中国农业大学 主要内容： 螺纹紧固件、键、销等，以及常用零件 如：齿轮、轴承等的基本知识、规定画 法、标注方法及连接画法。 本讲只介绍螺纹。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 主要内容： 螺纹紧固件、键、销等，以及常用零件 如：齿轮、轴承等的基本知识、规定画 法、标注方法及连接画法。 本讲只介绍螺纹

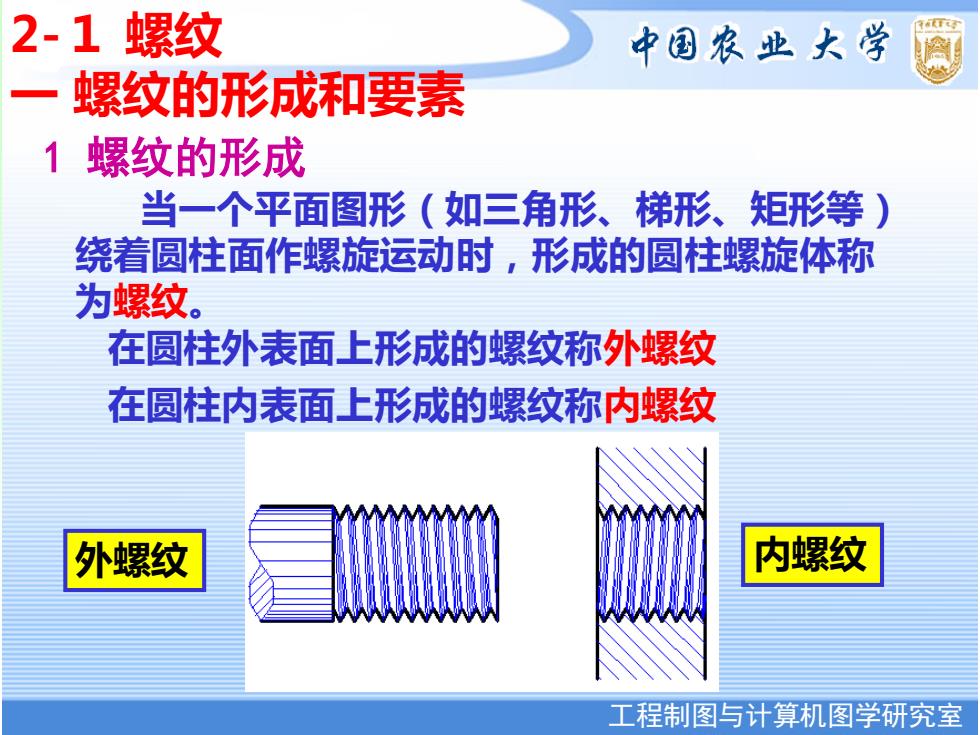

2-1螺纹 中国农业大学 一螺纹的形成和要素 1螺纹的形成 当一个平面图形（如三角形、梯形、矩形等) 绕着圆柱面作螺旋运动时，形成的圆柱螺旋体称 为螺纹。 在圆柱外表面上形成的螺纹称外螺纹 在圆柱内表面上形成的螺纹称内螺纹 外螺纹 内螺纹 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 2-１ 螺纹 一 螺纹的形成和要素 1 螺纹的形成 当一个平面图形（如三角形、梯形、矩形等） 绕着圆柱面作螺旋运动时，形成的圆柱螺旋体称 为螺纹。 在圆柱外表面上形成的螺纹称外螺纹 在圆柱内表面上形成的螺纹称内螺纹 外螺纹 内螺纹

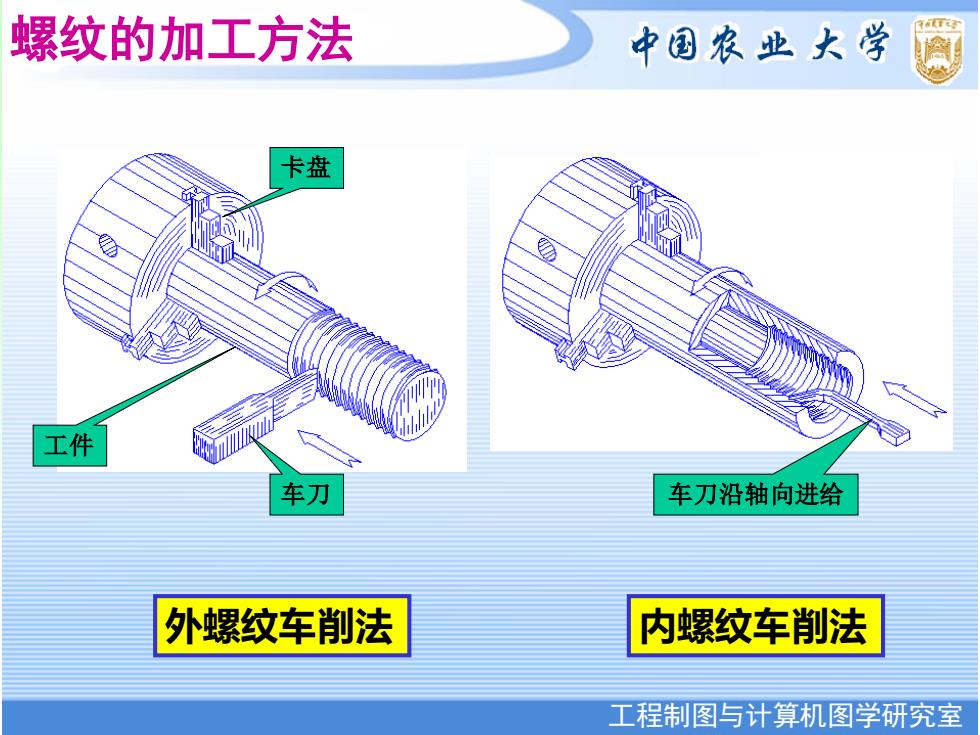

螺纹的加工方法 中国农业大学 卡盘 工件 车刀 车刀沿轴向进给 外螺纹车削法 内螺纹车削法 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 螺纹的加工方法 卡盘 车刀 工件 外螺纹车削法 内螺纹车削法 车刀沿轴向进给
