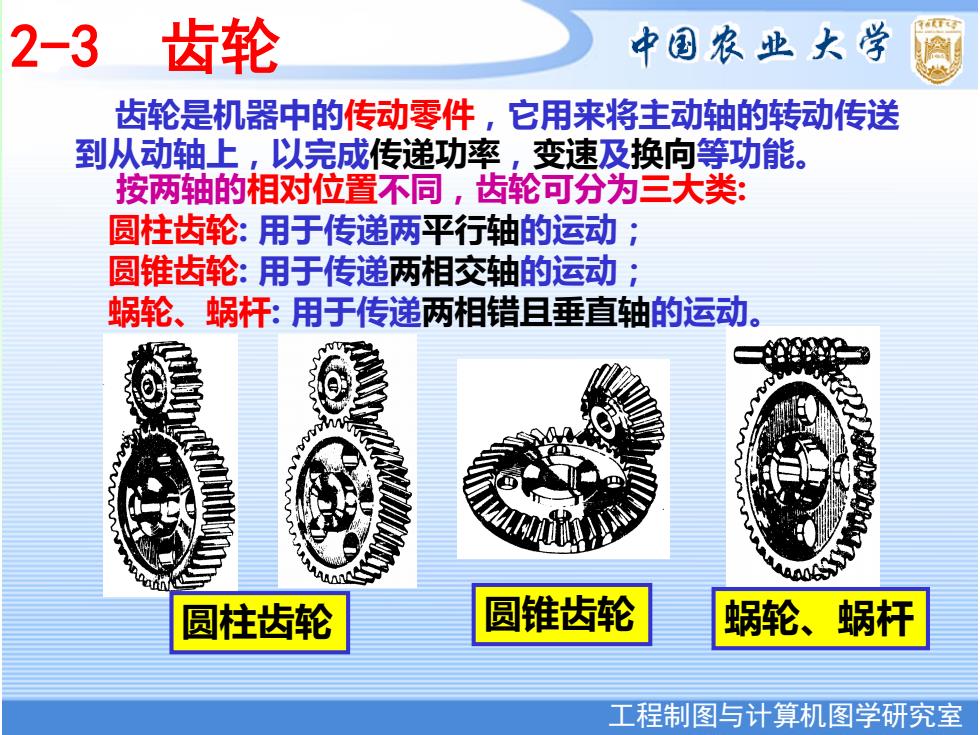

2-3 齿轮 中国农业大学 齿轮是机器中的传动零件，它用来将主动轴的转动传送 到从动轴上，以完成传递功率，变速及换向等功能。 按两轴的相对位置不同，齿轮可分为三大类： 圆柱齿轮：用于传递两平行轴的运动； 圆锥齿轮：用于传递两相交轴的运动； 蜗轮、蜗杆：用于传递两相错目垂直轴的运动。 圆柱齿轮 圆锥齿轮 蜗轮、蜗杆 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 2-3 齿轮 齿轮是机器中的传动零件，它用来将主动轴的转动传送 到从动轴上，以完成传递功率，变速及换向等功能。 按两轴的相对位置不同，齿轮可分为三大类: 圆柱齿轮: 用于传递两平行轴的运动； 圆锥齿轮: 用于传递两相交轴的运动； 蜗轮、蜗杆: 用于传递两相错且垂直轴的运动。 圆柱齿轮 圆锥齿轮 蜗轮、蜗杆
中国农业大学 作用1 传递动力 2 改变运动的速度和方向 1圆柱齿轮 分类：用于两平行轴的传动 2圆锥齿轮 用于两相交轴的传动 3 蜗轮蜗杆 用于两垂直交叉轴的传动 按轮齿可分为直齿、斜齿、人字齿等 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 作用： 分类： 1 传递动力 2 改变运动的速度和方向 1 圆柱齿轮—— 用于两平行轴的传动 2 圆锥齿轮—— 用于两相交轴的传动 3 蜗轮蜗杆—— 用于两垂直交叉轴的传动 按轮齿可分为直齿、斜齿、人字齿等

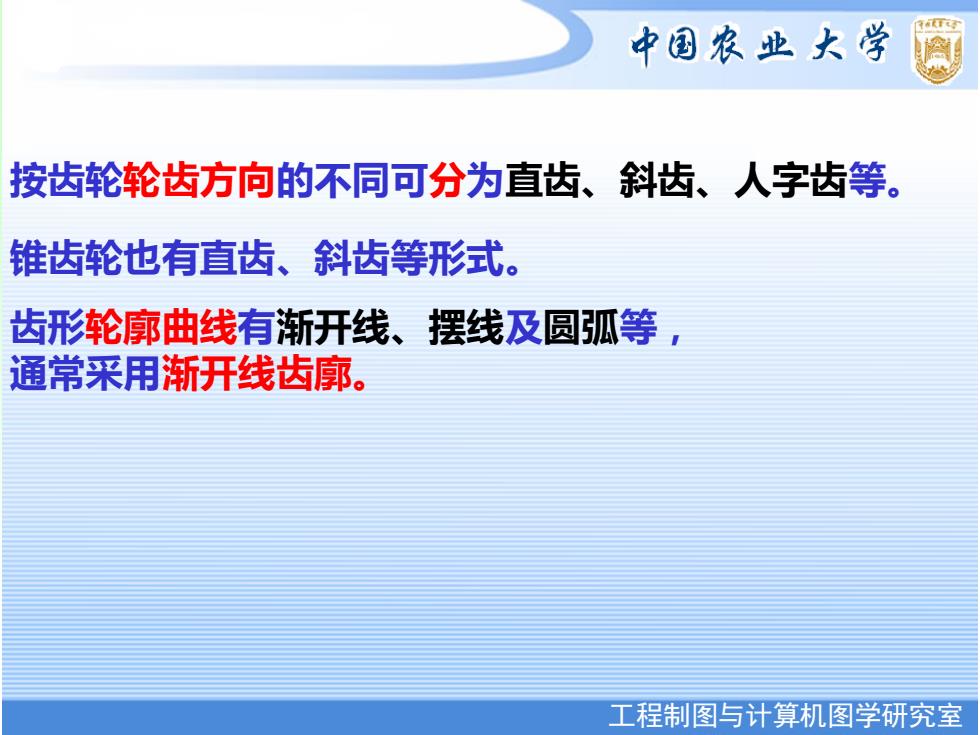

中国农业大学 按齿轮轮齿方向的不同可分为直齿、斜齿、人字齿等。 锥齿轮也有直齿、斜齿等形式。 齿形轮廓曲线有渐开线、摆线及圆弧等， 通常采用渐开线齿廓。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 按齿轮轮齿方向的不同可分为直齿、斜齿、人字齿等。 锥齿轮也有直齿、斜齿等形式。 齿形轮廓曲线有渐开线、摆线及圆弧等， 通常采用渐开线齿廓
