中国农业大学 第二讲平面图形的绘制和尺寸注法 预习：17-25 ■■王 室
工程制图与计算机图学研究室 中国农业大学图形研究室 第二讲 平面图形的绘制和尺寸注法 预习：17-25

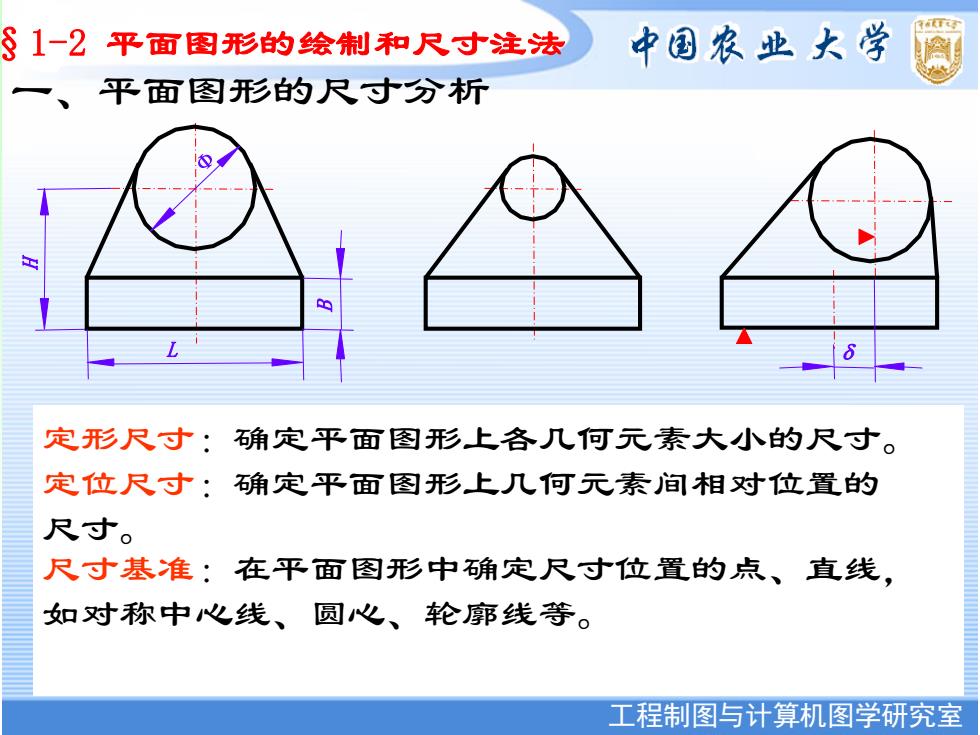

§1-2平面图形的绘制和尺寸注法 中国农业大学 一、平面图形的尺寸分析 定形尺寸：确定平面图形上各几何元素大小的尺寸。 定位尺寸：确定平面图形上几何元素间相对位置的 尺寸。 尺寸基准：在平面图形中确定尺寸位置的点、直线， 如对称中心线、圆心、轮廓线等。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 H L B 什么确定平面图形的形状？ 一、平面图形的尺寸分析 定形尺寸：确定平面图形上各几何元素大小的尺寸。 定位尺寸：确定平面图形上几何元素间相对位置的 尺寸。 尺寸基准：在平面图形中确定尺寸位置的点、直线， 如对称中心线、圆心、轮廓线等。 §1-2 平面图形的绘制和尺寸注法

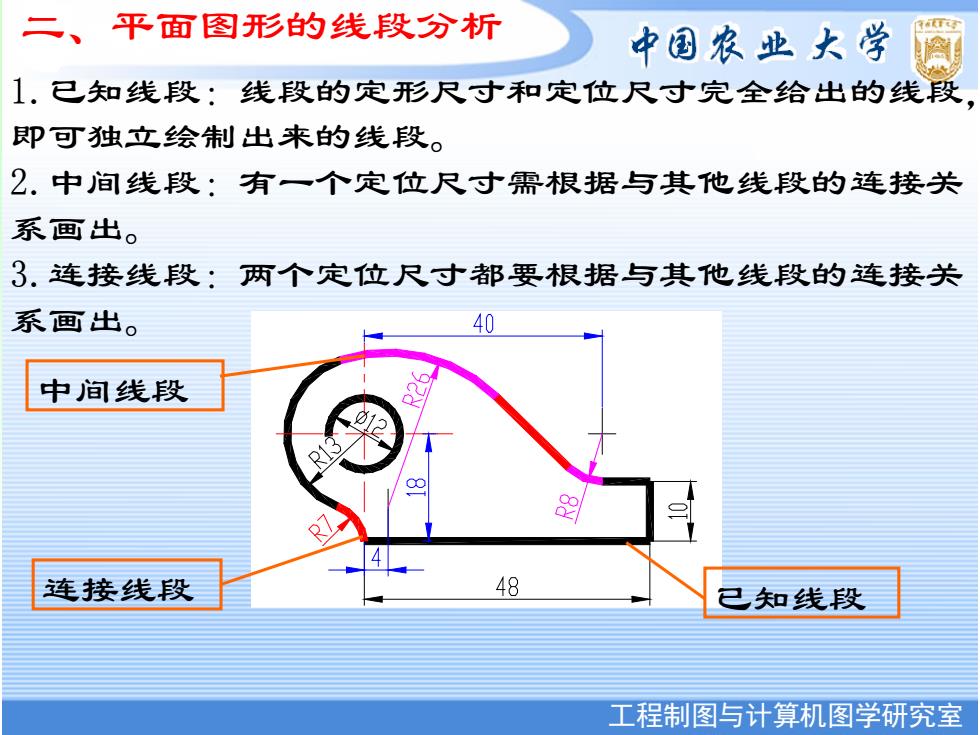

二、平面图形的线段分析 中国农业大学 1.已知线段：线段的定形尺寸和定位尺寸完全给出的线段 即可独立绘制出来的线段。 2.中间线段：有一个定位尺寸需根据与其他线段的连接关 系画出。 3.连接线段：两个定位尺寸都要根据与其他线段的连接关 系画出。 40 中间线段 连接线段 48 已知线段 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 二、平面图形的线段分析 1.已知线段：线段的定形尺寸和定位尺寸完全给出的线段， 即可独立绘制出来的线段。 2.中间线段：有一个定位尺寸需根据与其他线段的连接关 系画出。 3.连接线段：两个定位尺寸都要根据与其他线段的连接关 系画出。 已知线段 中间线段 连接线段

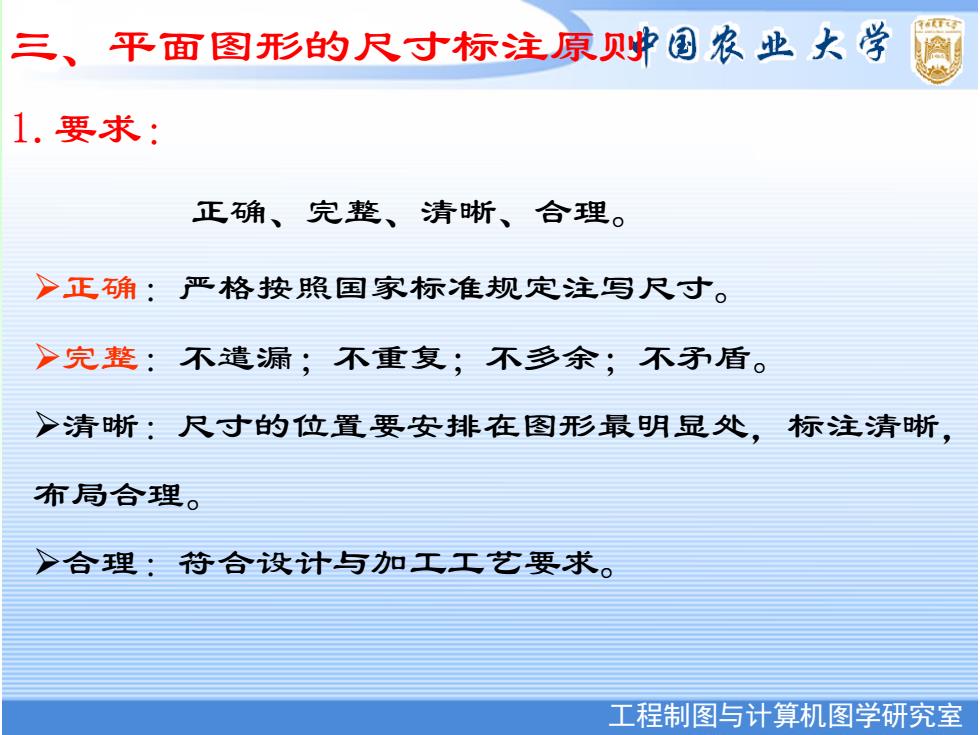

三、平面图形的尺寸标注原贝则国农业大学 1.要求： 正确、完整、清晰、合理。 >正确：严格按照国家标准规定注写尺寸。 >完整：不遣漏；不重复；不多余；不矛盾。 >清晰：尺寸的位置要安排在图形最明显处，标注清晰， 布局合理。 >合理：符合设计与加工工艺要求。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 ➢正确：严格按照国家标准规定注写尺寸。 ➢完整：不遣漏；不重复；不多余；不矛盾。 ➢清晰：尺寸的位置要安排在图形最明显处，标注清晰， 布局合理。 ➢合理：符合设计与加工工艺要求。 三、平面图形的尺寸标注原则 1.要求： 正确、完整、清晰、合理

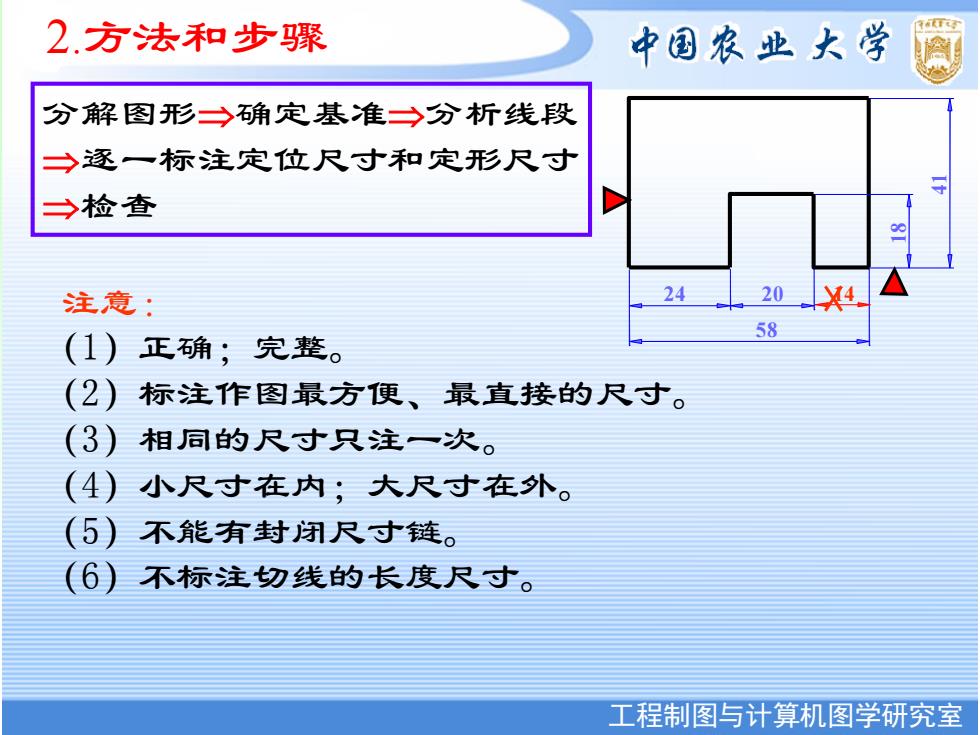

2.方法和步骤 中国农业大学 分解图形→确定基准→分析线段 →逐一标注定位尺寸和定形尺寸 →检查 注意 24 20 X4. 58 (1)正确；完整。 (2)标注作图最方便、最直接的尺寸。 (3)相同的尺寸只注一次。 (4)小尺寸在内；大尺寸在外。 (5）不能有封闭尺寸链。 (6)不标注切线的长度尺寸。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 2.方法和步骤 分解图形确定基准分析线段 逐一标注定位尺寸和定形尺寸 检查 注意： （1）正确；完整。 （2）标注作图最方便、最直接的尺寸。 （3）相同的尺寸只注一次。 （4）小尺寸在内；大尺寸在外。 （5）不能有封闭尺寸链。 （6）不标注切线的长度尺寸。 58 24 20 14 18 41
