中国农业大学 第七讲 零件图读图 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 第七讲 零件图读图

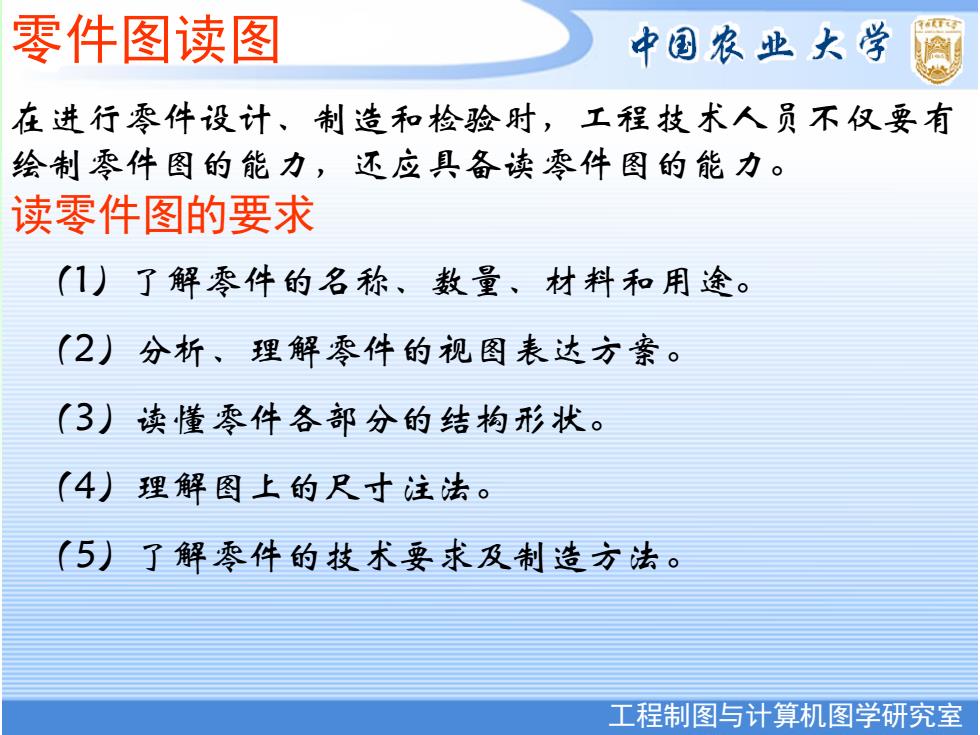

零件图读图 中国农业大学 在进行零件设计、制造和检验时，工程技术人员不仅要有 绘制零件图的能力，还应具备读零件图的能力。 读零件图的要求 (1)了解零件的名称、数量、材料和用途 (2)分析、理解零件的视图表达方案。 (3)读懂零件各部分的结构形状。 (4)理解图上的尺寸注法。 (5)了解零件的技术要求及制造方法。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 零件图读图 读零件图的要求 在进行零件设计、制造和检验时，工程技术人员不仅要有 绘制零件图的能力，还应具备读零件图的能力。 （1）了解零件的名称、数量、材料和用途。 （2）分析、理解零件的视图表达方案。 （3）读懂零件各部分的结构形状。 （4）理解图上的尺寸注法。 （5）了解零件的技术要求及制造方法
读零件图的方法和步骤 中国农业大学 十十 其G 1、一般了解 了解零件的名称、 材料、比例等。 粗略地了解零件的 用途、加工方法、 结构特点。 我术要求 1链出. 2柱曼树韩面玻数老袖港 名称朱图1此 11 工程制图写计算机图子九至
工程制图与计算机图学研究室 中国农业大学图形研究室 读零件图的方法和步骤 1、一般了解 了解零件的名称、 材料、比例等。 粗略地了解零件的 用途、加工方法、 结构特点

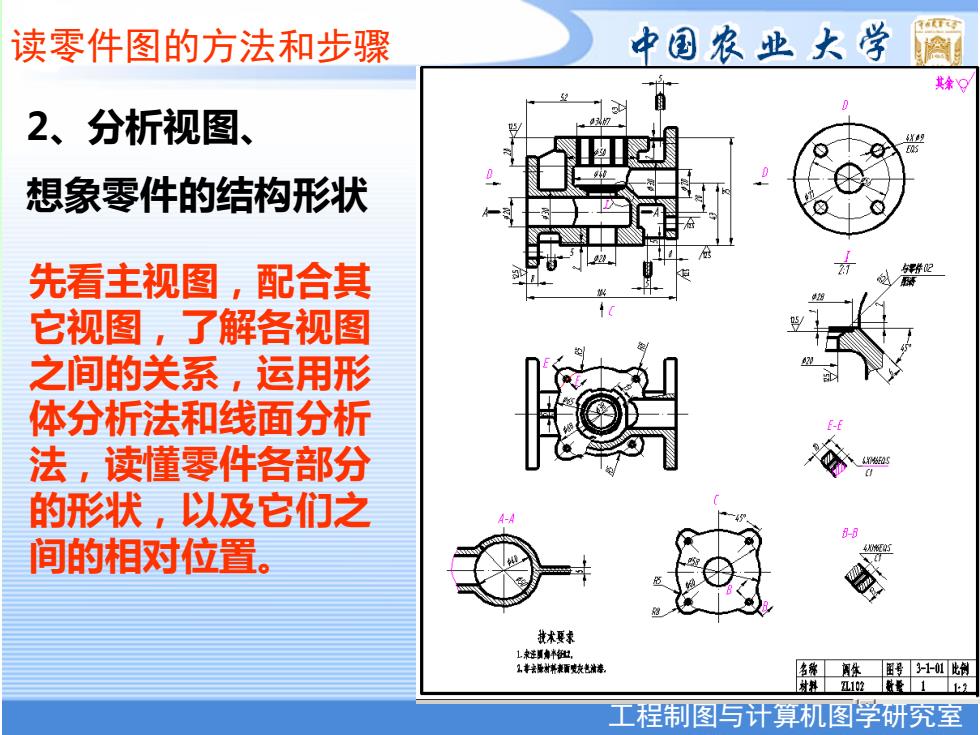

读零件图的方法和步骤 中国农业大学 2、分析视图、 想象零件的结构形状 先看主视图，配合其 它视图，了解各视图 之间的关系，运用形 体分析法和线面分析 法，读懂零件各部分 的形状，以及它们之 间的相对位置。 我术要末 L签出 名朱小1此剂 1整1 工程制图写计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 读零件图的方法和步骤 2、分析视图、 想象零件的结构形状 先看主视图，配合其 它视图，了解各视图 之间的关系，运用形 体分析法和线面分析 法，读懂零件各部分 的形状，以及它们之 间的相对位置

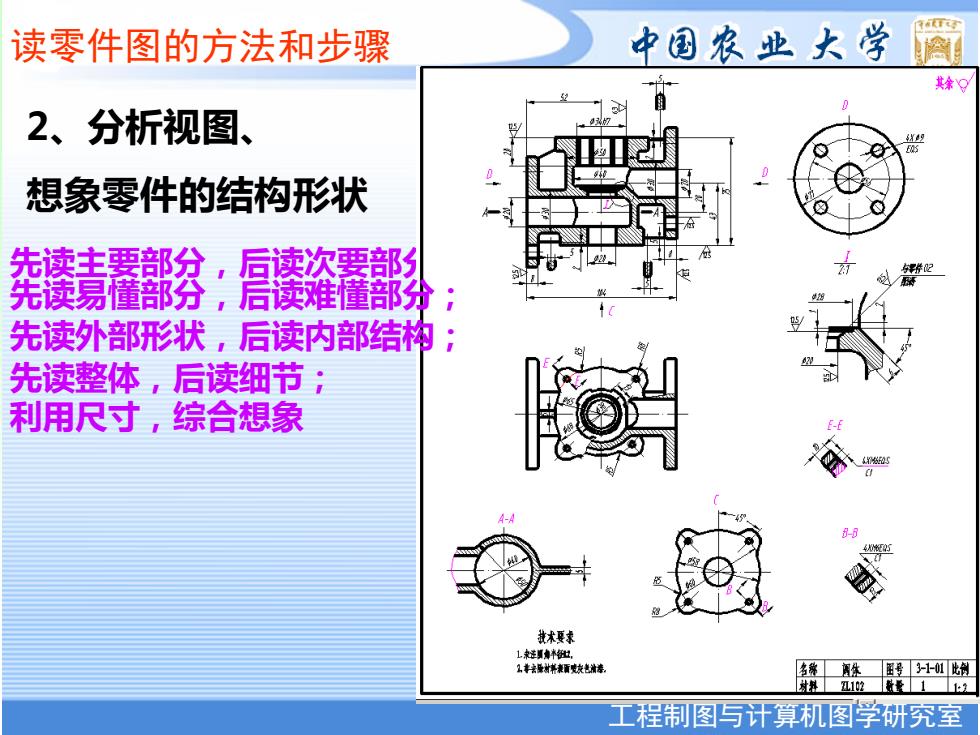

读零件图的方法和步骤 中国农业大学 2、分析视图、 想象零件的结构形状 先麦务：厚资影； 先读外部形状，后读内部结神 先读整体，后读细节： 利用尺寸，综合想象 我术要求 1链批. 2柱曼树韩面数老油港 红1数量1上 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 读零件图的方法和步骤 2、分析视图、 想象零件的结构形状 先读主要部分，后读次要部分； 先读整体，后读细节； 先读易懂部分，后读难懂部分； 先读外部形状，后读内部结构； 利用尺寸，综合想象
