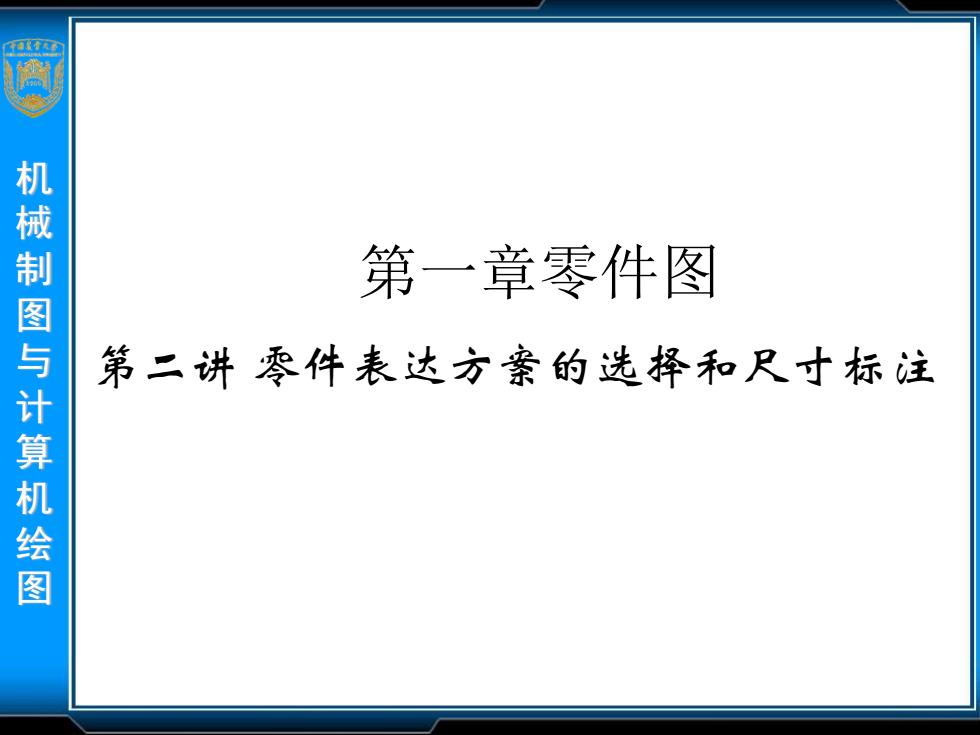

4 机械制图与计算机绘图 第一章零件图 第二讲零件表达方案的选择和尺寸标注
机 械 制 图 与 计 算 机 绘 图 第一章零件图 第二讲 零件表达方案的选择和尺寸标注

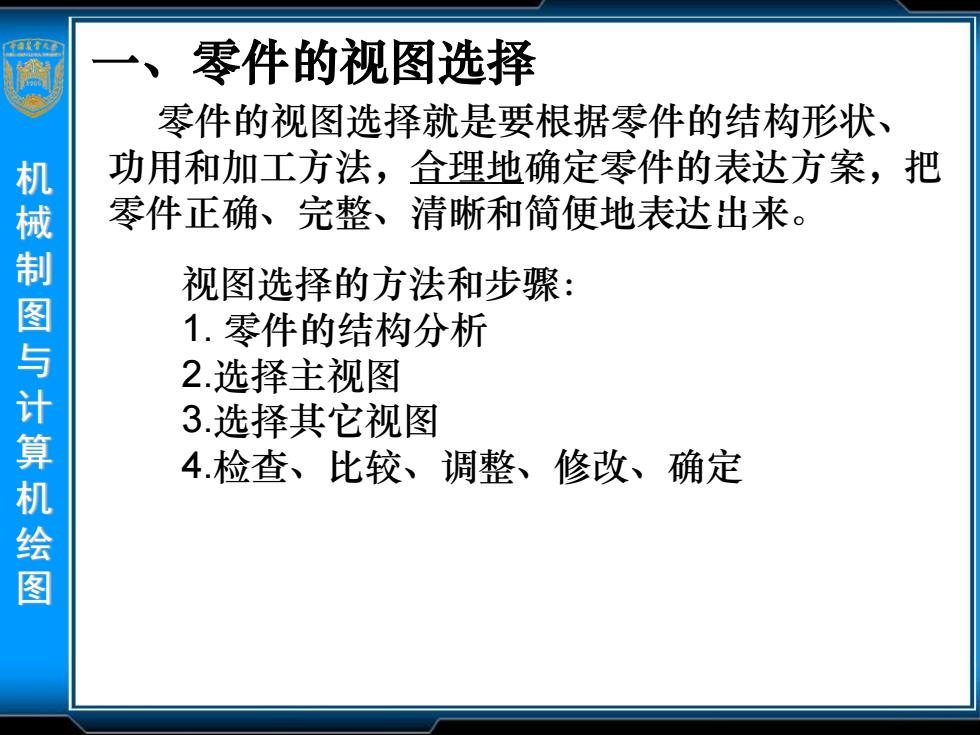

军17 、 零件的视图选择 零件的视图选择就是要根据零件的结构形状、 机 功用和加工方法，合理地确定零件的表达方案，把 零件正确、完整、清晰和简便地表达出来。 械制图与计算机绘图 视图选择的方法和步骤： 1.零件的结构分析 2选择主视图 3选择其它视图 4.检查、比较、调整、修改、确定
机 械 制 图 与 计 算 机 绘 图 一、零件的视图选择 零件的视图选择就是要根据零件的结构形状、 功用和加工方法，合理地确定零件的表达方案，把 零件正确、完整、清晰和简便地表达出来。 视图选择的方法和步骤： 1. 零件的结构分析 2.选择主视图 3.选择其它视图 4.检查、比较、调整、修改、确定

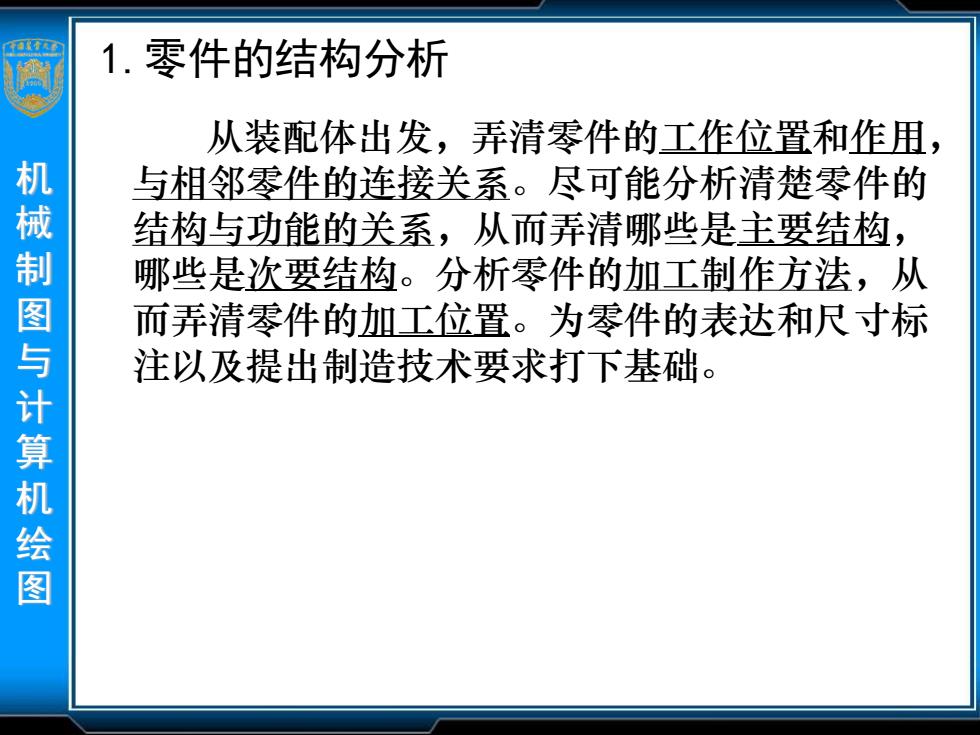

4 1.零件的结构分析 从装配体出发，弄清零件的工作位置和作用， 与相邻零件的连接关系。尽可能分析清楚零件的 结构与功能的关系，从而弄清哪些是主要结构， 械制图与计算机绘图 哪些是次要结构。分析零件的加工制作方法，从 而弄清零件的加工位置。为零件的表达和尺寸标 注以及提出制造技术要求打下基础
机 械 制 图 与 计 算 机 绘 图 1.零件的结构分析 从装配体出发，弄清零件的工作位置和作用， 与相邻零件的连接关系。尽可能分析清楚零件的 结构与功能的关系，从而弄清哪些是主要结构， 哪些是次要结构。分析零件的加工制作方法，从 而弄清零件的加工位置。为零件的表达和尺寸标 注以及提出制造技术要求打下基础

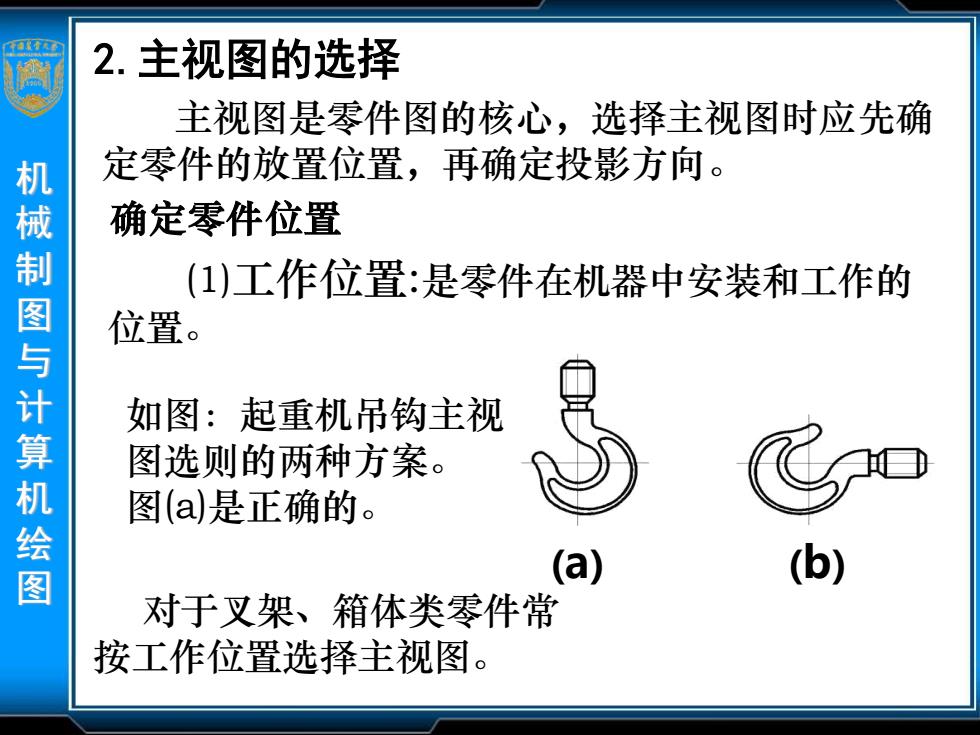

2.主视图的选择 主视图是零件图的核心，选择主视图时应先确 定零件的放置位置，再确定投影方向。 械 确定零件位置 制 (1)工作位置：是零件在机器中安装和工作的 图 位置。 与 如图：起重机吊钩主视 算 图选则的两种方案。 机 图(a)是正确的。 图 (a) 对于叉架、箱体类零件常 按工作位置选择主视图
机 械 制 图 与 计 算 机 绘 图 2.主视图的选择 主视图是零件图的核心，选择主视图时应先确 定零件的放置位置，再确定投影方向。 确定零件位置 (1)工作位置:是零件在机器中安装和工作的 位置。 如图：起重机吊钩主视 图选则的两种方案。 图(a)是正确的。 (a) (b) 对于叉架、箱体类零件常 按工作位置选择主视图
