中国农业大学 第十五讲 组合体视图画法及尺寸标注 P207-217,221-224 预习：p224-241 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 第十五讲 组合体视图画法及尺寸标注 P207-217，221-224 预习： p224-241

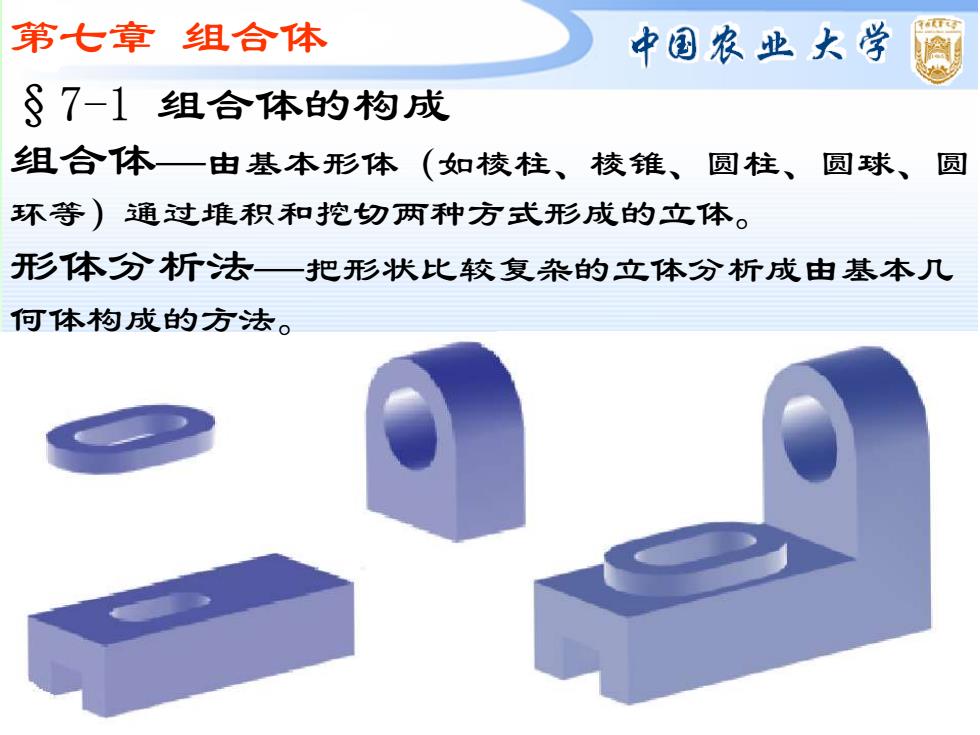

第七章组合体 中国农业大学 §7-1组合体的构成 组合体一由基本形体（如棱柱、棱锥、圆柱、圆球、圆 环等)通过堆积和挖切两种方式形成的立体。 形体分析法一把形状比较复杂的立体分析成由基本几 何体构成的方法
工程制图与计算机图学研究室 中国农业大学图形研究室 第七章 组合体 §7-1 组合体的构成 组合体—由基本形体（如棱柱、棱锥、圆柱、圆球、圆 环等）通过堆积和挖切两种方式形成的立体。 形体分析法—把形状比较复杂的立体分析成由基本几 何体构成的方法

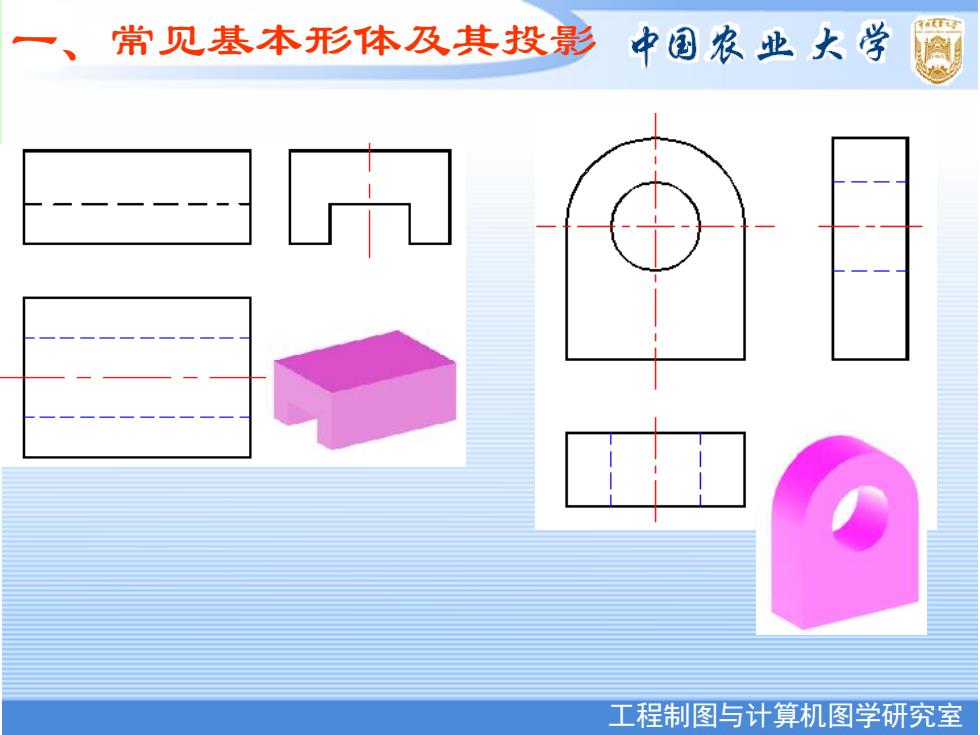

一、常见基本形体及其投影 中国农业大学 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 一、常见基本形体及其投影

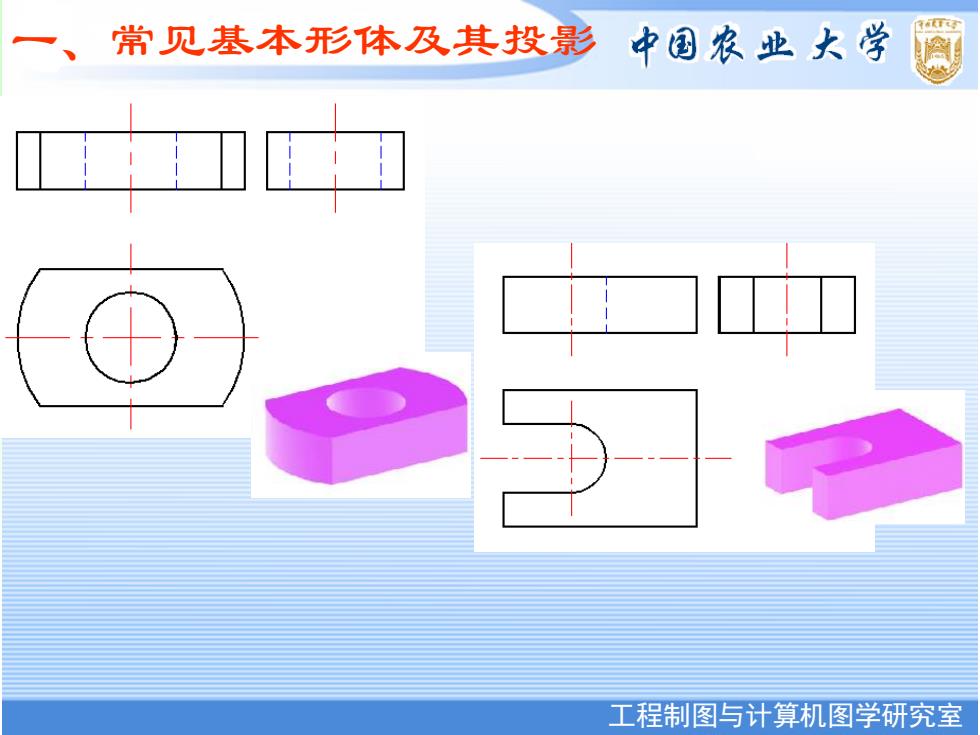

一、常见基本形体及其投影中国农业大学 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 一、常见基本形体及其投影

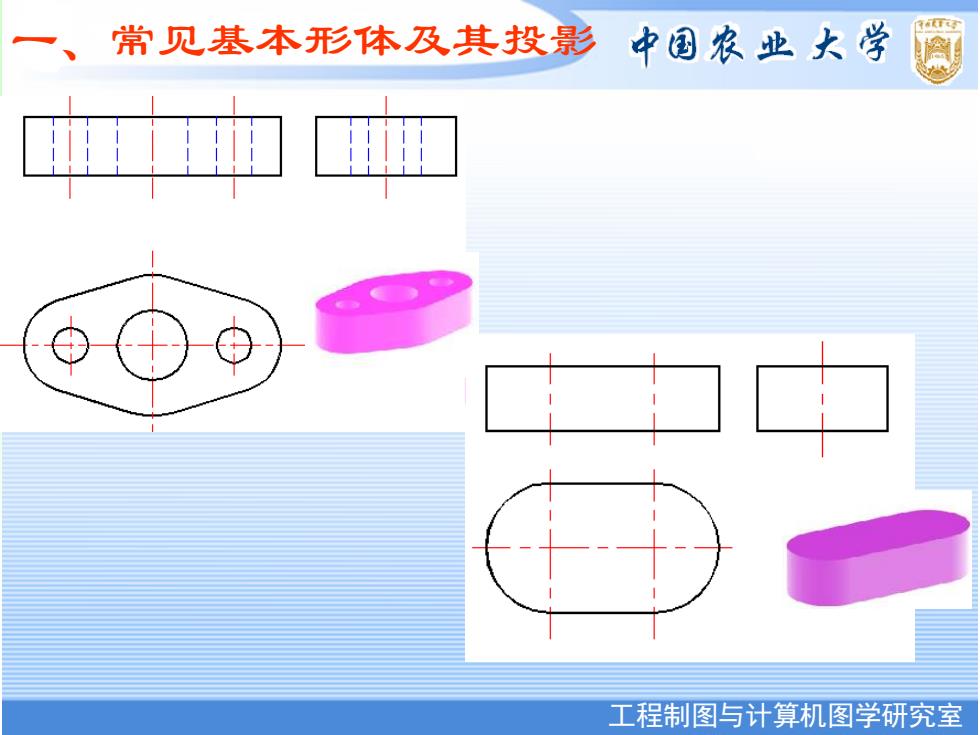

一、常见基本形体及其投影 中国农业大学 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 一、常见基本形体及其投影
