中国农业大学 第二讲 公差与配合 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 第二讲 公差与配合

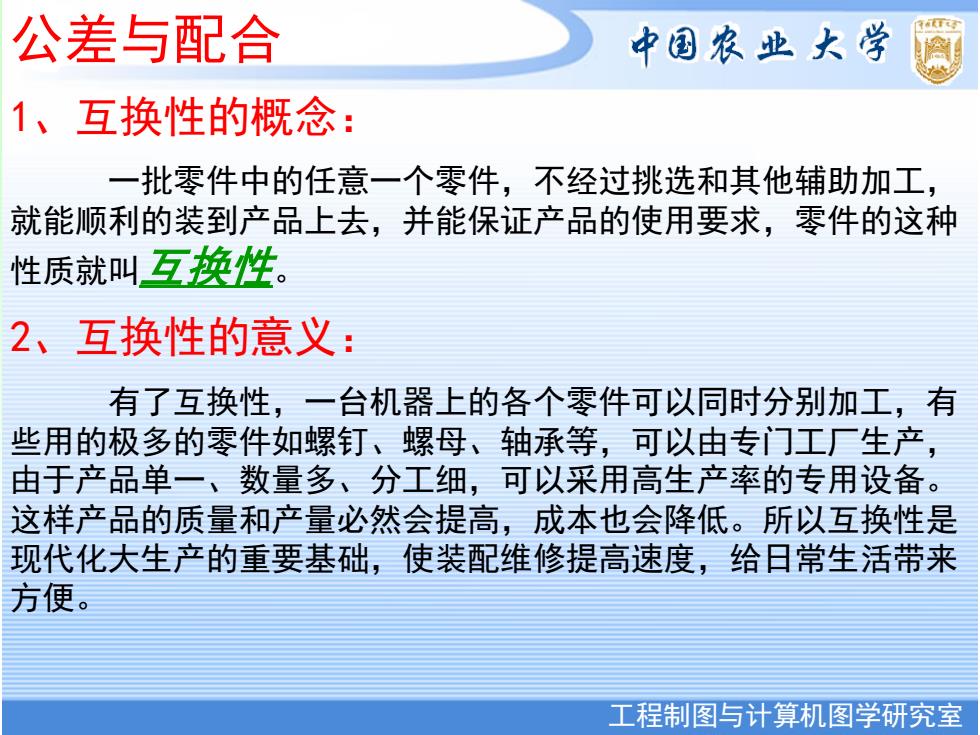

公差与配合 中国农业大学 1、互换性的概念： 一批零件中的任意一个零件，不经过挑选和其他辅助加工， 就能顺利的装到产品上去，并能保证产品的使用要求，零件的这种 性质就叫互换性。 2、互换性的意义： 有了互换性，一台机器上的各个零件可以同时分别加工，有 些用的极多的零件如螺钉、螺母、轴承等，可以由专门工厂生产， 由于产品单一、数量多、分工细，可以采用高生产率的专用设备。 这样产品的质量和产量必然会提高，成本也会降低。所以互换性是 现代化大生产的重要基础，使装配维修提高速度，给日常生活带来 方便。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 公差与配合 1、互换性的概念： 一批零件中的任意一个零件，不经过挑选和其他辅助加工， 就能顺利的装到产品上去，并能保证产品的使用要求，零件的这种 性质就叫互换性。 2、互换性的意义： 有了互换性，一台机器上的各个零件可以同时分别加工，有 些用的极多的零件如螺钉、螺母、轴承等，可以由专门工厂生产， 由于产品单一、数量多、分工细，可以采用高生产率的专用设备。 这样产品的质量和产量必然会提高，成本也会降低。所以互换性是 现代化大生产的重要基础，使装配维修提高速度，给日常生活带来 方便

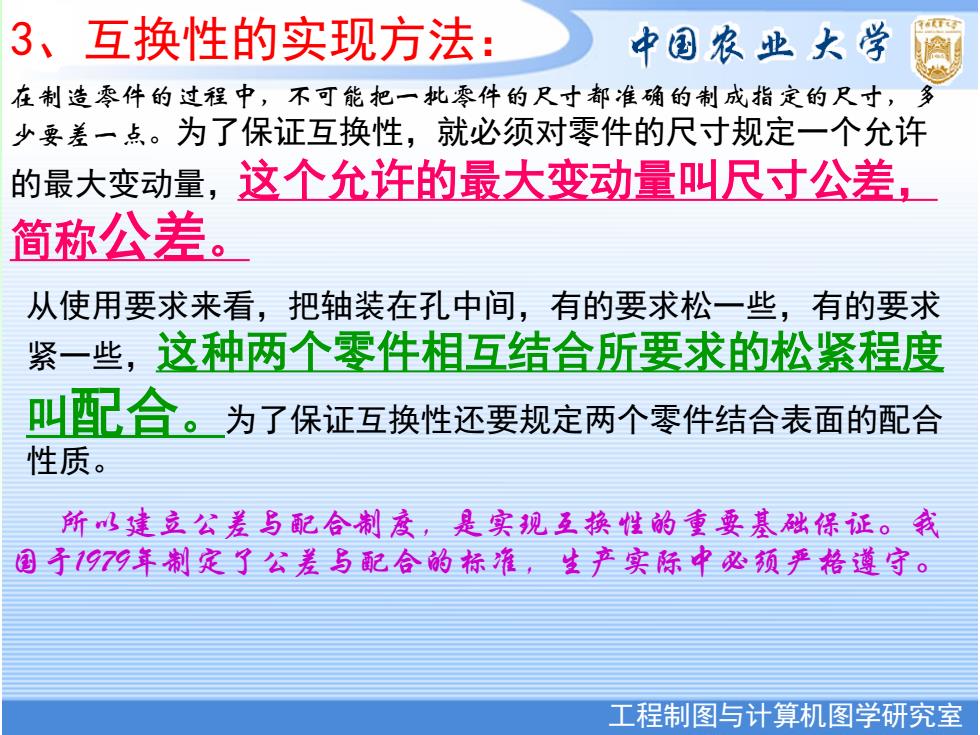

3、互换性的实现方法： 中国农业大学 在制造零件的过程中，不可能把一批零件的尺寸都准确的制成指定的尺寸， 少要差一点。为了保证互换性，就必须对零件的尺寸规定一个允许 的最大变动量，这个允许的最大变动量叫尺寸公差， 简称公差 从使用要求来看，把轴装在孔中间，有的要求松一些，有的要求 紧一些，这种两个零件相互结合所要求的松紧程度 叫配合。为了保证互换性还要规定两个零件结合表面的配合 性质。 所以建立公差乌配合制度，是实现五换性的重要基础保证。我 国于1979年制定了公差与配合的标准，生产实际中必秘须严格遵守。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 在制造零件的过程中，不可能把一批零件的尺寸都准确的制成指定的尺寸，多 少要差一点。为了保证互换性，就必须对零件的尺寸规定一个允许 的最大变动量，这个允许的最大变动量叫尺寸公差， 简称公差。 3、互换性的实现方法： 从使用要求来看，把轴装在孔中间，有的要求松一些，有的要求 紧一些，这种两个零件相互结合所要求的松紧程度 叫配合。为了保证互换性还要规定两个零件结合表面的配合 性质。 所以建立公差与配合制度，是实现互换性的重要基础保证。我 国于1979年制定了公差与配合的标准，生产实际中必须严格遵守

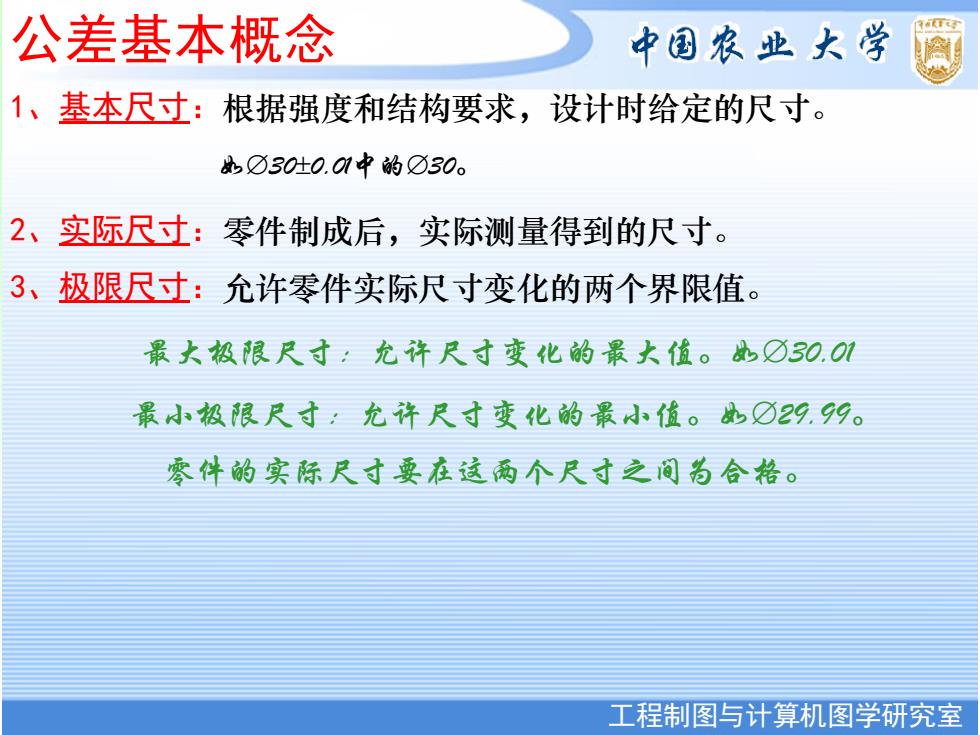

公差基本概念 中国农业大学 1、基本尺过：根据强度和结构要求，设计时给定的尺寸。 h030吐0.01中的030。 2、实际尺过：零件制成后，实际测量得到的尺寸。 3、极限尺过：允许零件实际尺寸变化的两个界限值。 最大极限尺寸：允许尺寸变化的最大值。☑30.01 最小极限尺寸：允许尺寸变化的最小值。☑29.99。 零件的实际尺寸要在这两个尺寸之间为合格。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 公差基本概念 1、基本尺寸：根据强度和结构要求，设计时给定的尺寸。 如300.01中的30。 2、实际尺寸：零件制成后，实际测量得到的尺寸。 3、极限尺寸：允许零件实际尺寸变化的两个界限值。 最大极限尺寸：允许尺寸变化的最大值。如30.01 最小极限尺寸：允许尺寸变化的最小值。如29.99。 零件的实际尺寸要在这两个尺寸之间为合格

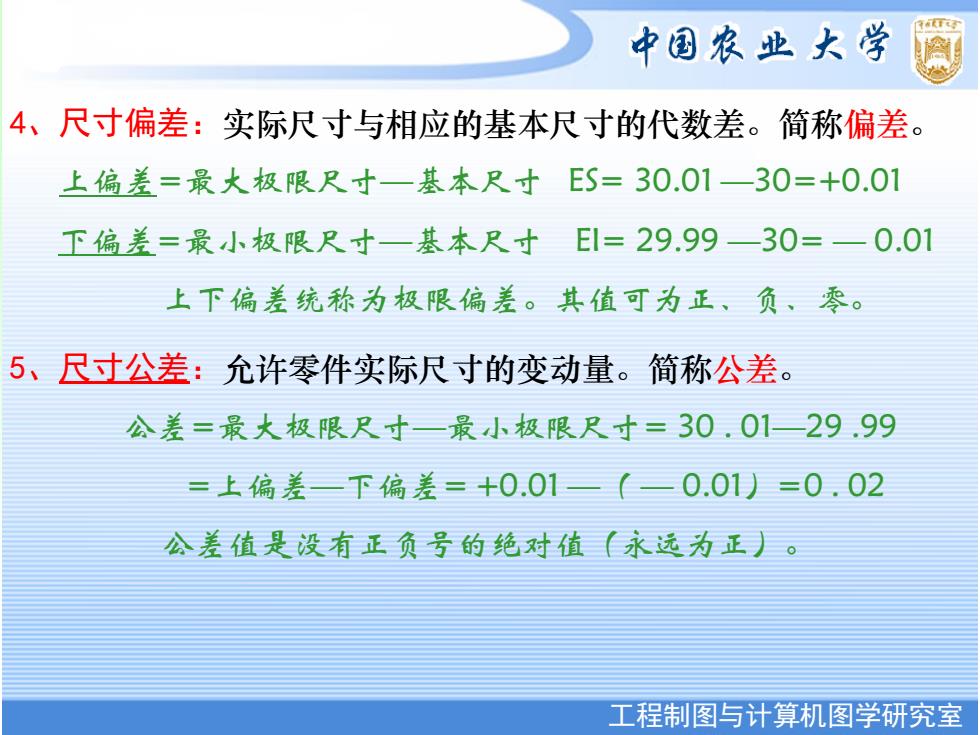

中国农业大学 4、尺寸偏差：实际尺寸与相应的基本尺寸的代数差。简称偏差。 上偏差=最大极限尺寸一基本尺寸ES=30.01一30=+0.01 下偏差=最小极限尺寸一基本尺寸E引=29.99一30=一0.01 上下偏差统称为极限偏差。其值可为正、负、零。 5、尽寸公差：允许零件实际尺寸的变动量。简称公差。 公差=最大极限尺寸最小极限尺寸=30,0129,99 =上偏差一下偏差=+0.01（一0.01=0.02 公差值是设有正负号的绝对值（永远为正）。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 5、尺寸公差：允许零件实际尺寸的变动量。简称公差。 公差=最大极限尺寸—最小极限尺寸= 30 . 01—29 .99 =上偏差—下偏差= +0.01 —（ — 0.01）=0 . 02 公差值是没有正负号的绝对值（永远为正）。 4、尺寸偏差：实际尺寸与相应的基本尺寸的代数差。简称偏差。 上偏差=最大极限尺寸—基本尺寸 ES= 30.01 —30=+0.01 下偏差=最小极限尺寸—基本尺寸 EI= 29.99 —30= — 0.01 上下偏差统称为极限偏差。其值可为正、负、零
