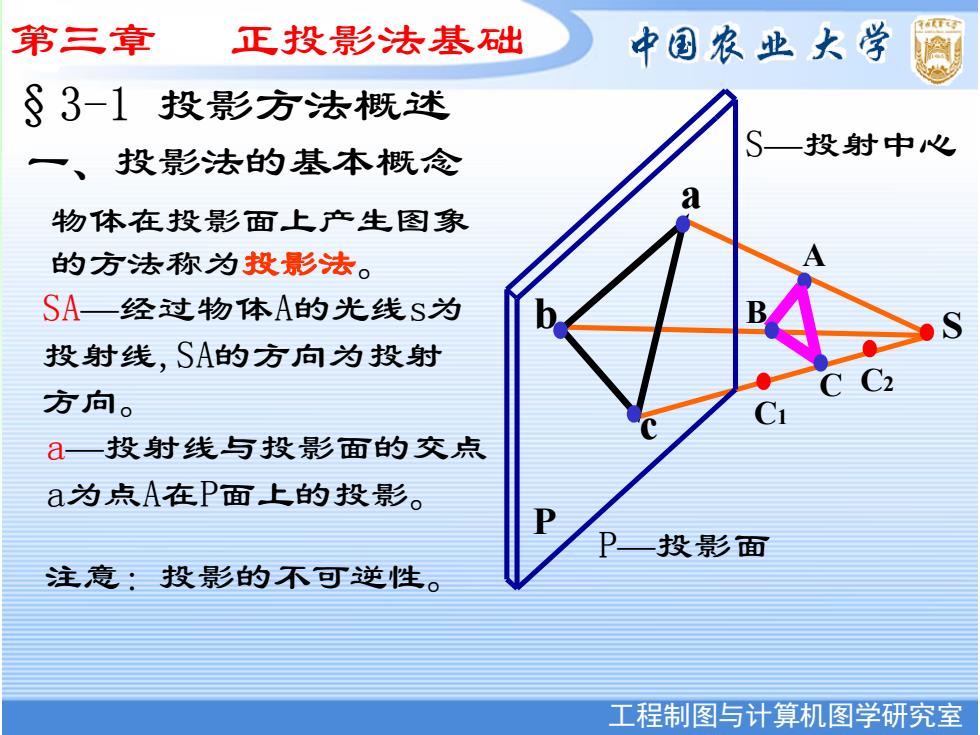

第三章 正投影法基础 中国农业大学 §3-1投影方法概述 一、投影法的基本概念 S 投射中心 a 物体在投影面上产生图象 的方法称为投影法。 SA一经过物体A的光线S为 投射线，SA的方向为投射 方向。 a一投射线与投影面的交点 a为点A在P面上的投影。 P一投影面 注意：投影的不可逆性。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 P—投影面 物体在投影面上产生图象 的方法称为投影法。 S P A B C a c b §3-1 投影方法概述 一、投影法的基本概念 S—投射中心 SA—经过物体A的光线s为 投射线,SA的方向为投射 方向。 a—投射线与投影面的交点 a为点A在P面上的投影。 注意：投影的不可逆性。 C1 C2 第三章 正投影法基础

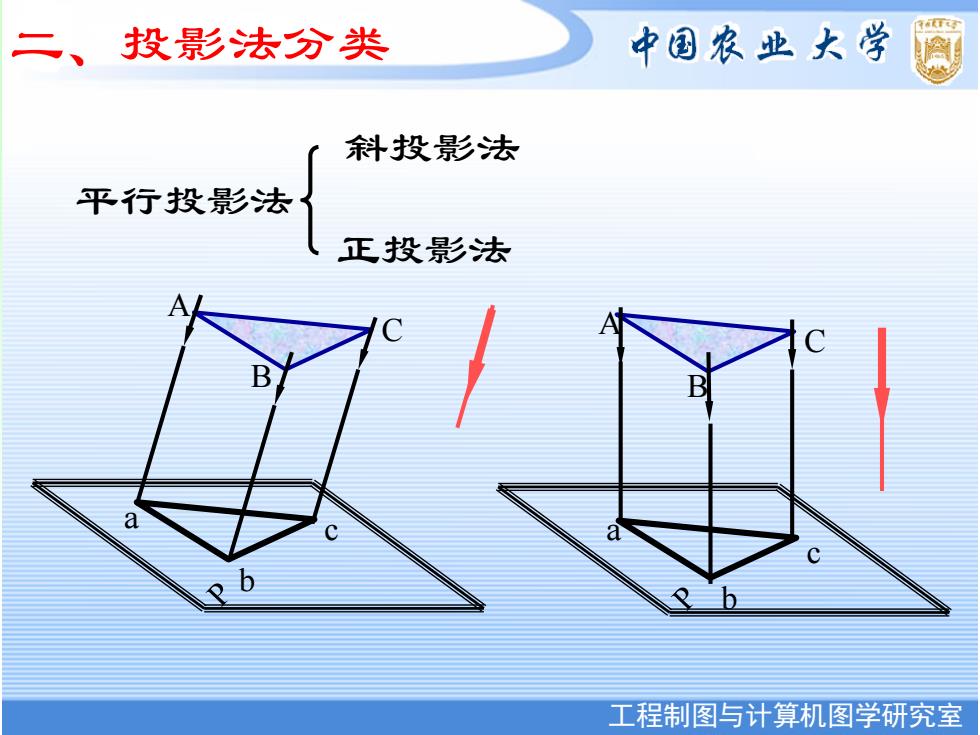

二、投影法分类 中国农业大学 斜投影法 平行投影法 正投影法 B 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 A B C a b c 平行投影法 斜投影法 正投影法 A B C a b c 二、投影法分类

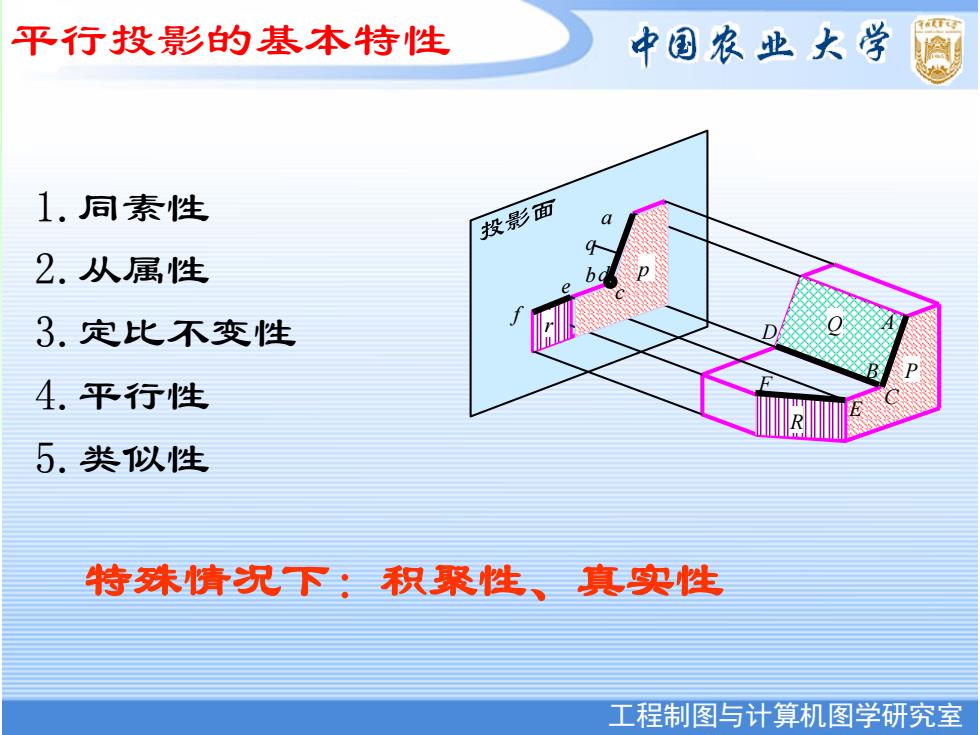

平行投影的基本特性 中国农业大学 1.同素性 投影面 a 2.从属性 b 3.定比不变性 4.平行性 5.类似性 特殊情况下：积聚性、真实性 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 P 平行投影的基本特性 Q q D C R r f e F E p a b A B d c 1.同素性 2.从属性 3.定比不变性 4.平行性 5.类似性 特殊情况下：积聚性、真实性

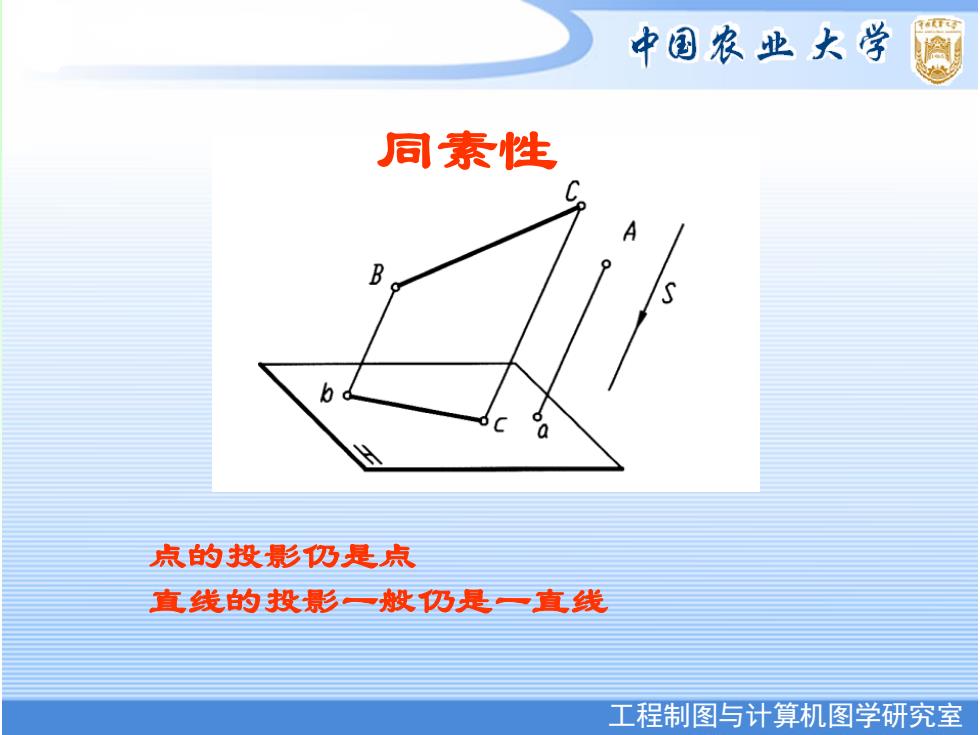

中国农业大学 同素性 B b 点的投影仍是点 直线的投影一蚊仍是一直线 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 点的投影仍是点 直线的投影一般仍是一直线 同素性
