《机械制图与计算机绘图》课程PPT教学课件（画法几何及工程制图基础）第四讲 点投影

中国农业大学 第四讲点的投影D86-99 预习：p99-114 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 第四讲 点的投影p86-99 预习： p99-114

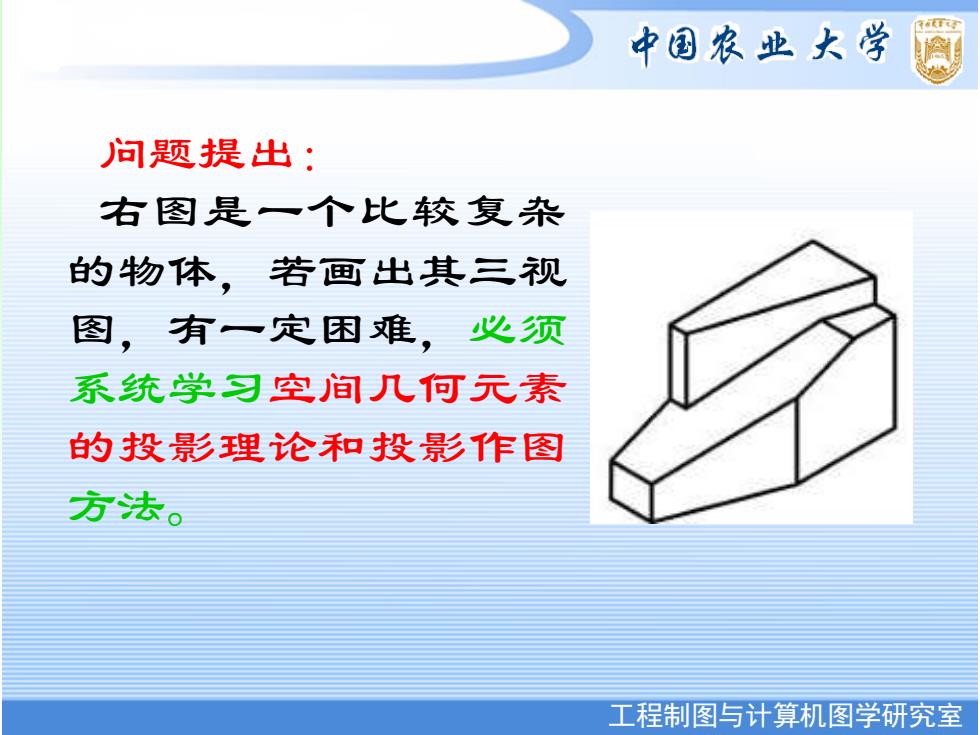

中国农业大学 问题提出： 右图是一个比较复杂 的物体，若画出其三视 图，有一定困难，必须 系统学习空间几何元素 的投影理论和投影作图 方法。 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 问题提出： 右图是一个比较复杂 的物体，若画出其三视 图，有一定困难，必须 系统学习空间几何元素 的投影理论和投影作图 方法

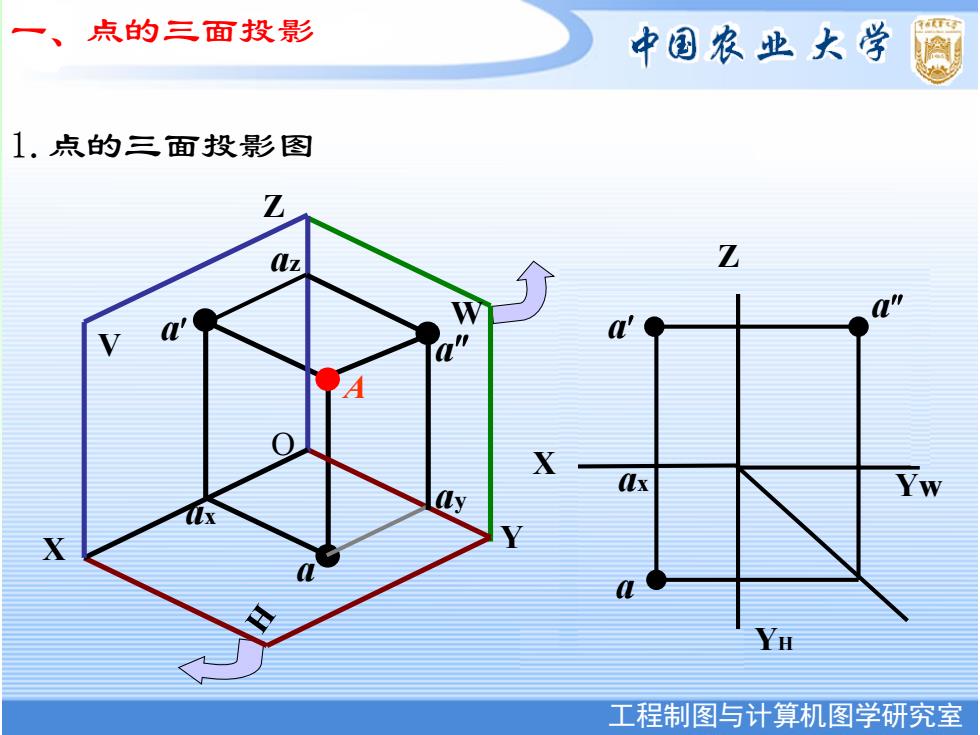

一、点的三面投影 中国农业大学 1.点的三面投影图 Z Az X y 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 a a ax a X YH Yw a Z Z W Y O X V A a a ax 1.点的三面投影图 一、点的三面投影 az ay

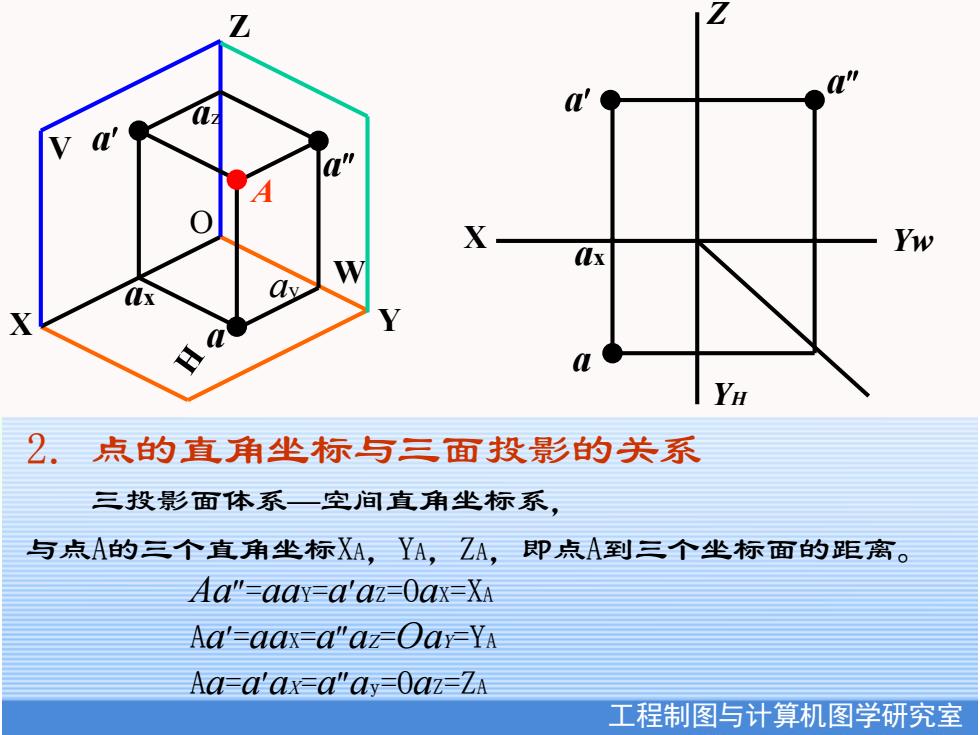

Z Z ar ' X Yw W Ax X 2,点的直角坐标与三面投影的关系 三投影面体系一空间直角坐标系 与点A的三个直角坐标XA,YA,ZA,即点A到三个坐标面的距离。 Aa"=aay=a'az-Oax-XA Aa'aax三a'azOarYA Aa-a'ax a"ay=Oaz-ZA 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 V X A a a ax a W Z Y a ax a X Yw a Z YH 2. 点的直角坐标与三面投影的关系 三投影面体系—空间直角坐标系， 与点A的三个直角坐标XA，YA，ZA，即点A到三个坐标面的距离。 Aa=aaY=aaZ=OaX=XA Aa=aaX=aaZ=OaY=YA Aa=aaX=aay=OaZ=ZA O ay az

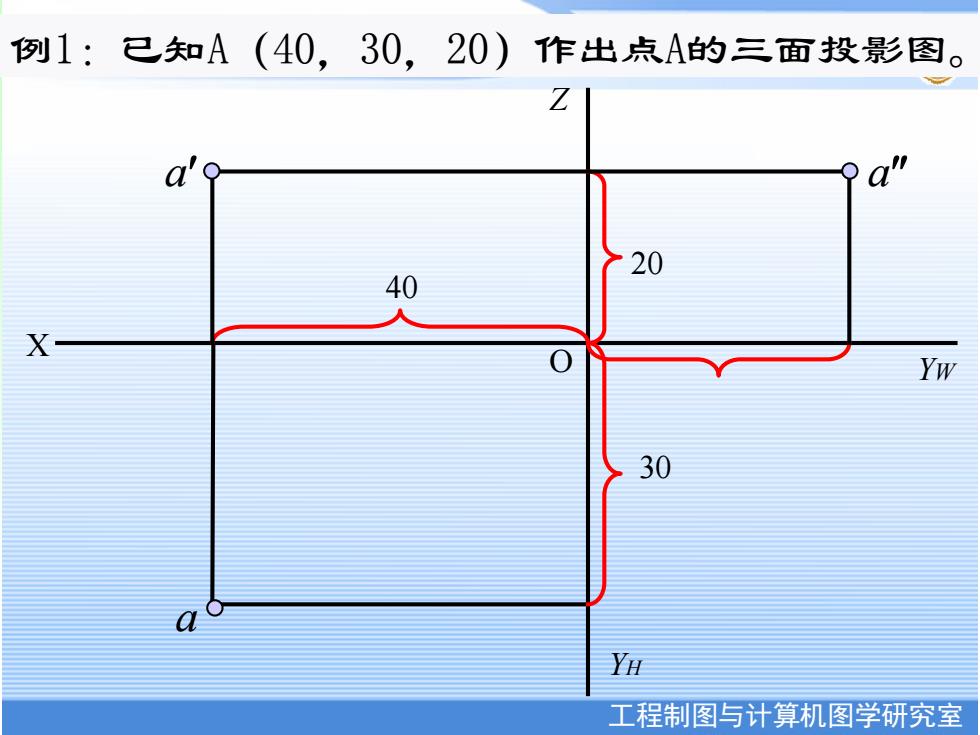

例1： 已知A（40,30,20)作出点A的三面投影图。 Z 20 40 X Yw 30 Yu 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 例1：已知A（40，30，20）作出点A的三面投影图。 O YW Z X YH 40 30 a a 20 a
