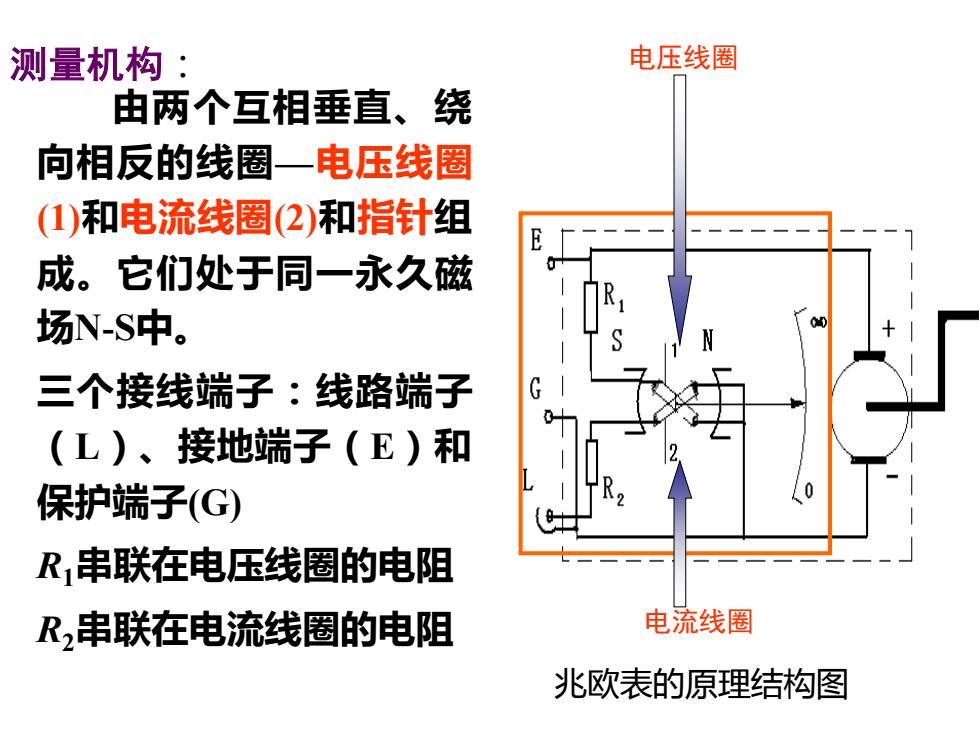

电压线圈测量机构：由两个互相垂直、绕向相反的线圈一电压线圈(1)和电流线圈(2)和指针组E-成。它们处于同一永久磁R场N-S中。S三个接线端子：线路端子（L）、接地端子（E）和R保护端子(G)R,串联在电压线圈的电阻电流线圈R,串联在电流线圈的电阻兆欧表的原理结构图
兆欧表的原理结构图 由两个互相垂直、绕 向相反的线圈—电压线圈 (1)和电流线圈(2)和指针组 成。它们处于同一永久磁 场N-S中。 三个接线端子：线路端子 （L）、接地端子（E）和 保护端子(G) R1串联在电压线圈的电阻 R2串联在电流线圈的电阻 电压线圈 电流线圈 测量机构：

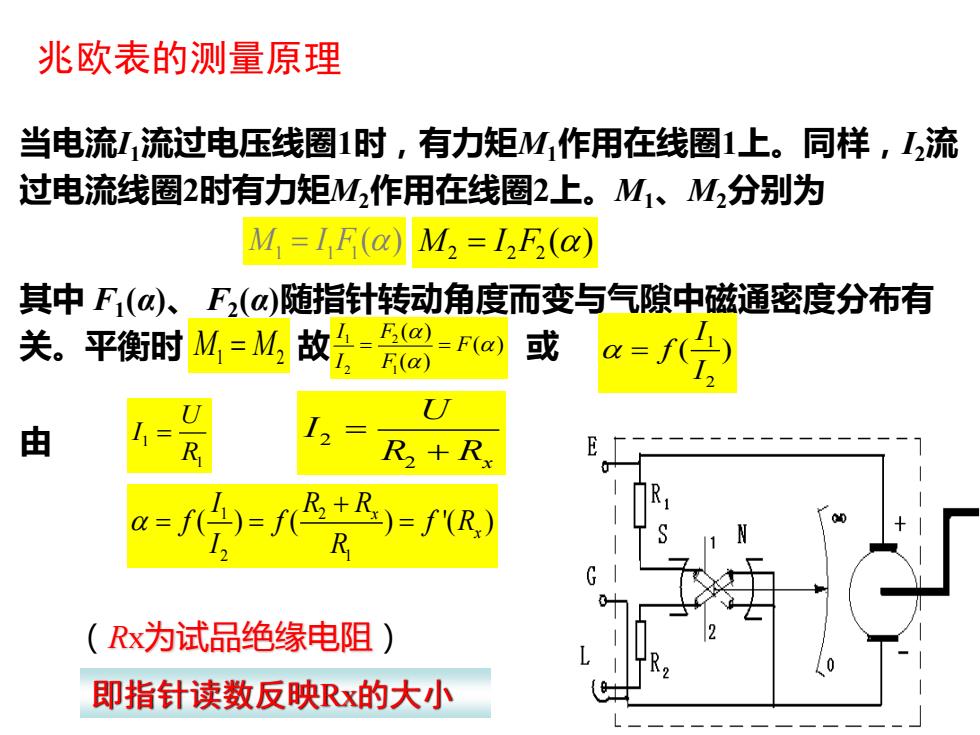

兆欧表的测量原理当电流I流过电压线圈1时，有力矩M作用在线圈1上。同样，I流过电流线圈2时有力矩M作用在线圈2上。M、M分别为M=IF(α)M, = I,F(α)其中F(α)、F2(α)随指针转动角度而变与气隙中磁通密度分布有F(α)2=F(α)故或关。平衡时M,= M,a=)1F(α)UU由TRR+Rα=f()=f(=f'(R)RFRx为试品绝缘电阻即指针读数反映Rx的大小
当电流I1流过电压线圈1时，有力矩M1作用在线圈1上。同样，I2流 过电流线圈2时有力矩M2作用在线圈2上。M1、M2分别为 其中 F1 (α)、 F2 (α)随指针转动角度而变与气隙中磁通密度分布有 关。平衡时 故 或 由 1 1 1 M I F = ( ) 2 2 2 M I F = ( ) M M 1 2 = 1 2 2 1 ( ) ( ) ( ) I F F I F = = 1 2 ( ) I f I = 1 1 U I R = 2 2 x U I R R = + 1 2 2 1 ( ) ( ) '( ) x x I R R f f f R I R + = = = （Rx为试品绝缘电阻） 兆欧表的测量原理 即指针读数反映Rx的大小
指针偏角与绝缘电阻关系：R+R)=f(R)α=RyR.短路时开路时EdG兆欧表原理接线图兆欧表原理接线图
指针偏角与绝缘电阻关系： ( ) ( ) ( ) x V A x A V f R R R R f I I f = + = = 开路时 短路时
图为手摇式兆欧表测量电力电缆绝缘电阻的接线图，兆欧表有三个接线端子：线路端子（L）、接地端子（E）和保护（屏蔽）端子（G）。被试绝缘接在端子L和E之间，而保护端子G的作用是使绝缘表面泄漏电流不要流过线圈测得的绝缘体积电阻不受绝缘表面状态的影响
图为手摇式兆欧表测量电力电缆绝缘电阻的接线图。 • 兆欧表有三个接线端子：线路端子（L）、接地端子（E） 和保护（屏蔽）端子（G）。 • 被试绝缘接在端子L和E之间，而保护端子G的作用是使绝缘 表面泄漏电流不要流过线圈测得的绝缘体积电阻不受绝缘表 面状态的影响
泄漏电流测量将直流高压施加到被试品上，测量流经被试绝缘的泄漏电流测量泄漏电流本质上也是测量绝缘电阻。由于所加直流试验电压比测量绝缘电阻时高得多。因此更能有效地发现一些尚未完全贯通的集中性缺陷
泄漏电流测量 将直流高压施加到被试品上，测量流经被试绝缘 的泄漏电流。 测量泄漏电流本质上也是测量绝缘电阻。由于所加 直流试验电压比测量绝缘电阻时高得多。因此更 能有效地发现一些尚未完全贯通的集中性缺陷
