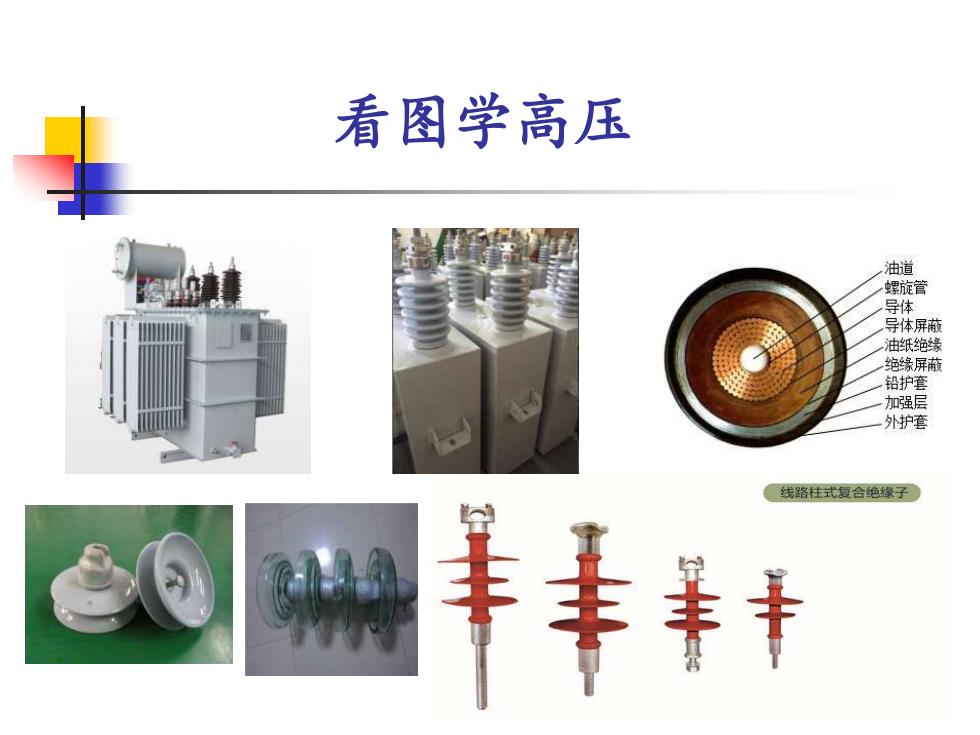

看图学高压油道螺旋管导体导体屏蔽油纸绝缘绝缘屏蔽铅护套加强层外护套线路柱式复合绝缘子丰丰丰+
看图学高压 2

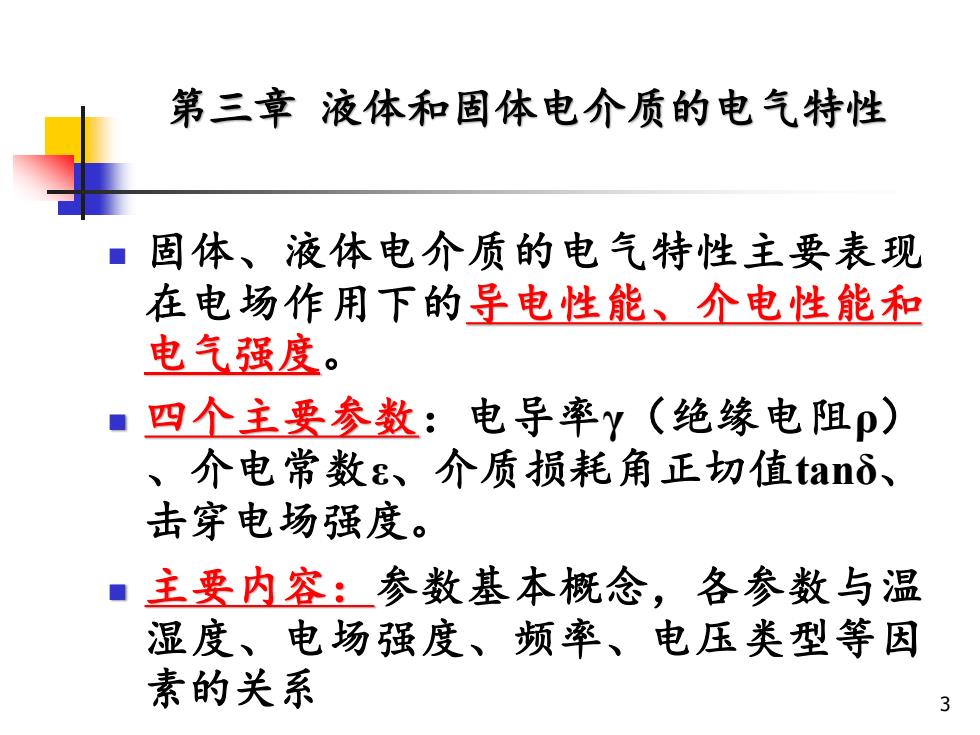

第三章液体和固体电介质的电气特性固体、液体电介质的电气特性主要表现在电场作用下的导电性能、介电性能和电气强度。四个主要参数：电导率（绝缘电阻p)、介电常数&、介质损耗角正切值tano、击穿电场强度。主要内容：参数基本概念，各参数与温湿度、电场强度、频率、电压类型等因素的关系3
◼ 固体、液体电介质的电气特性主要表现 在电场作用下的导电性能、介电性能和 电气强度。 ◼ 四个主要参数：电导率γ（绝缘电阻ρ） 、介电常数ε、介质损耗角正切值tanδ、 击穿电场强度。 ◼ 主要内容：参数基本概念，各参数与温 湿度、电场强度、频率、电压类型等因 素的关系 3 第三章 液体和固体电介质的电气特性
第三章液体、固体电介质的电气特性目的：掌握极化、电导、损耗、击穿的概念内容：1.电介质的极化、电导、损耗2.液体、固体介质的击穿3.组合绝缘的电气强度
第三章 液体、固体电介质的电气特性 目的：掌握极化、电导、损耗、击穿的概念 内容： 1.电介质的极化、电导、损耗 2. 液体、固体介质的击穿 3.组合绝缘的电气强度 4

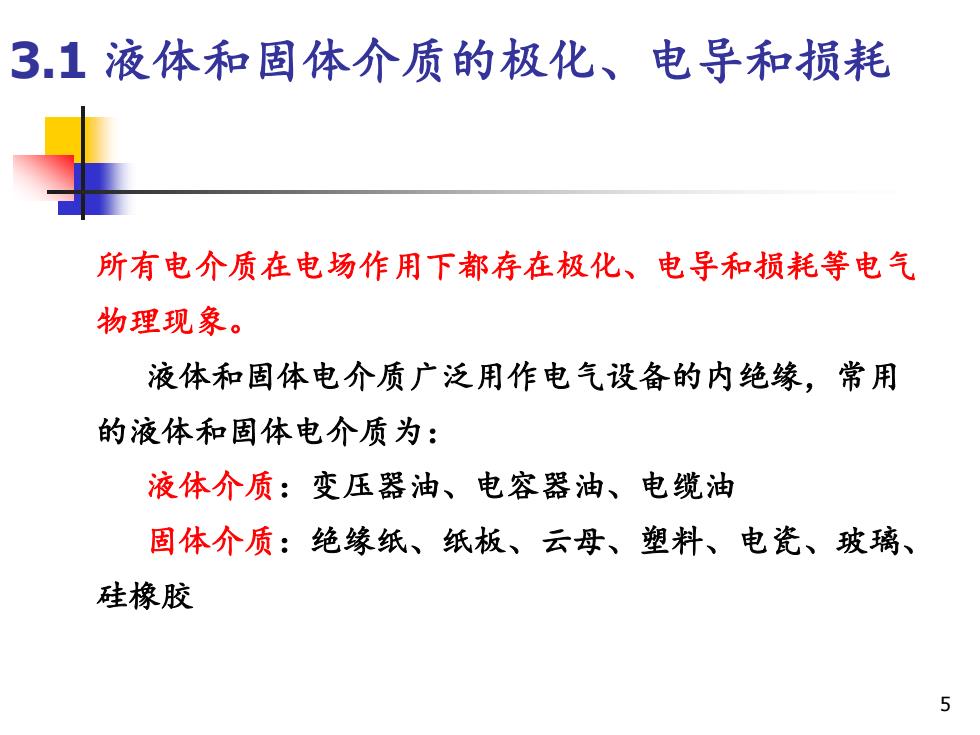

3.1液体和固体介质的极化、电导和损耗所有电介质在电场作用下都存在极化、电导和损耗等电气物理现象。液体和固体电介质广泛用作电气设备的内绝缘，常用的液体和固体电介质为：液体介质：变压器油、电容器油、电缆油固体介质：绝缘纸、纸板、云母、塑料、电瓷、玻璃、硅橡胶5
所有电介质在电场作用下都存在极化、电导和损耗等电气 物理现象。 液体和固体电介质广泛用作电气设备的内绝缘，常用 的液体和固体电介质为： 液体介质：变压器油、电容器油、电缆油 固体介质：绝缘纸、纸板、云母、塑料、电瓷、玻璃、 硅橡胶 3.1 液体和固体介质的极化、电导和损耗 5

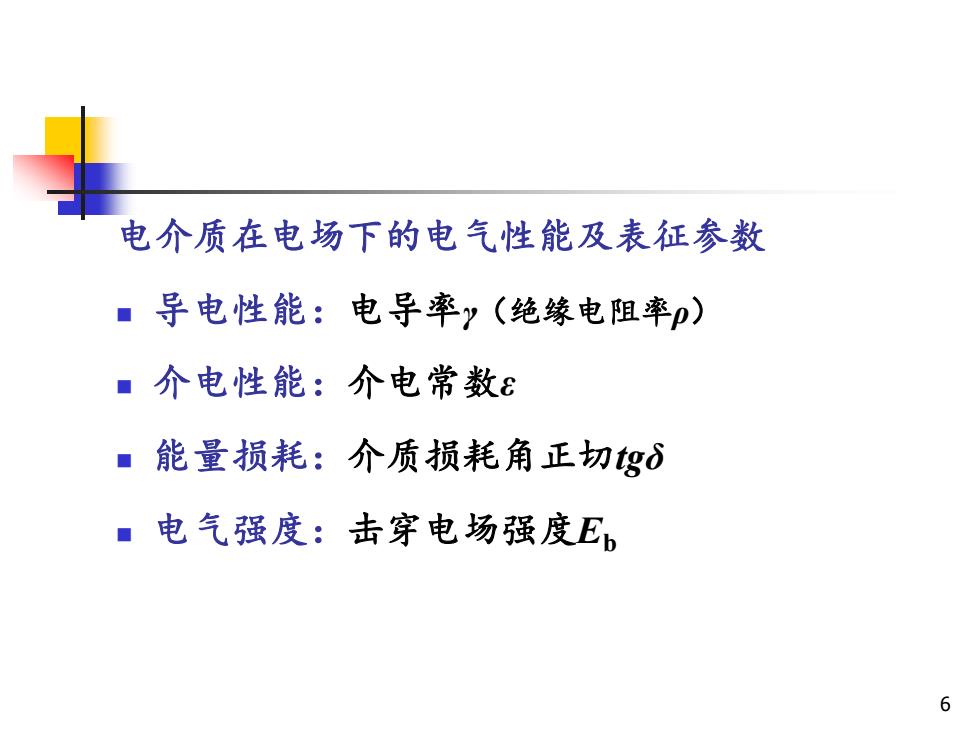

电介质在电场下的电气性能及表征参数■导电性能：电导率（绝缘电阻率p）1介电性能：介电常数8■能量损耗：介质损耗角正切go■电气强度：击穿电场强度E6
电介质在电场下的电气性能及表征参数 ◼ 导电性能：电导率γ（绝缘电阻率ρ） ◼ 介电性能：介电常数ε ◼ 能量损耗：介质损耗角正切tgδ ◼ 电气强度：击穿电场强度Eb 6
