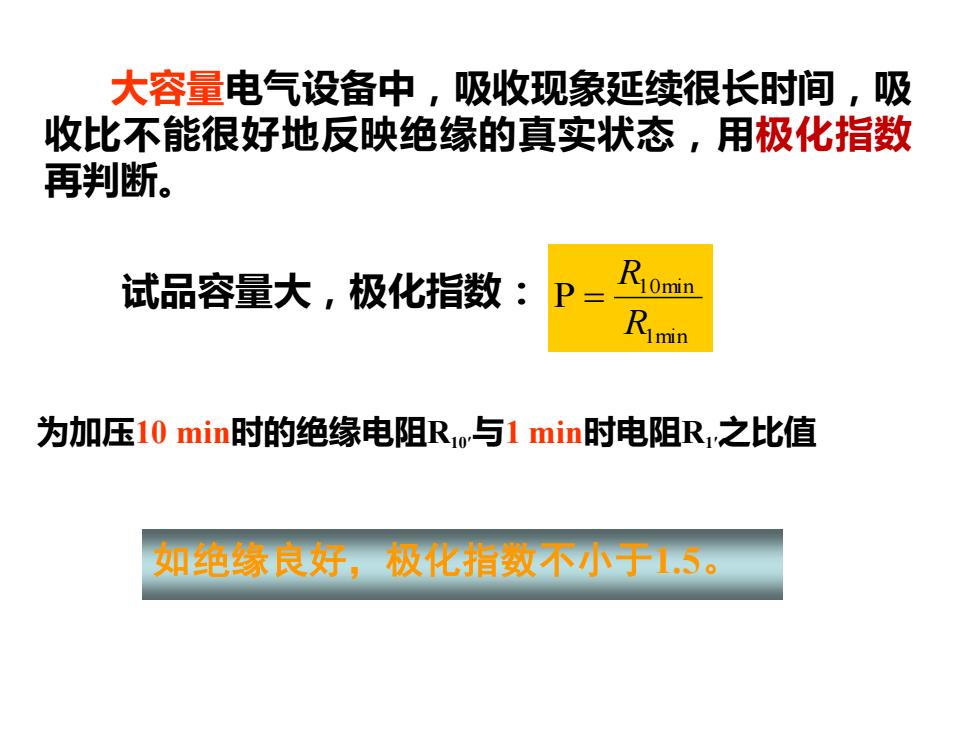

大容量电气设备中，吸收现象延续很长时间，吸收比不能很好地反映绝缘的真实状态，用极化指数再判断。R10min试品容量大，极化指数：P：一Rimin为加压10min时的绝缘电阻R与1min时电阻R之比值如绝缘良好，极化指数不小于1.5
大容量电气设备中，吸收现象延续很长时间，吸 收比不能很好地反映绝缘的真实状态，用极化指数 再判断。 1min 10min P R R 试品容量大，极化指数： = 如绝缘良好，极化指数不小于1.5。 为加压10 min时的绝缘电阻R10′与1 min时电阻R1′之比值

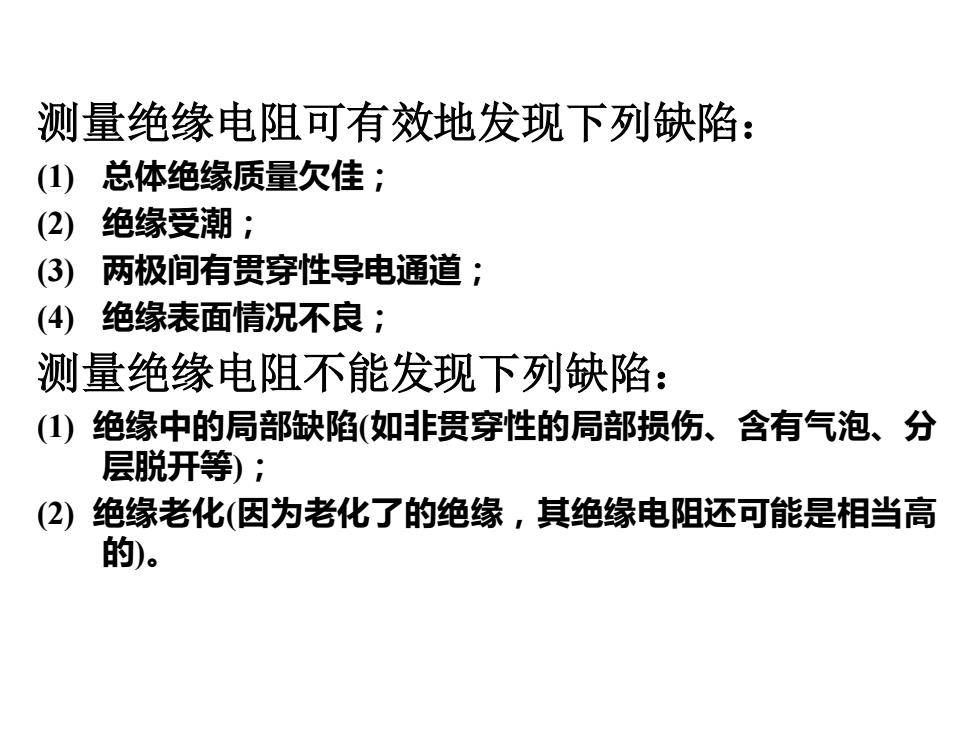

测量绝缘电阻可有效地发现下列缺陷：(1)总体绝缘质量欠佳：绝缘受潮；(2)(3)两极间有穿性导电通道：(4)绝缘表面情况不良；测量绝缘电阻不能发现下列缺陷：(1）绝缘中的局部缺陷（如非贯穿性的局部损伤、含有气泡、分层脱开等）；(2）绝缘老化（因为老化了的绝缘，其绝缘电阻还可能是相当高的)
测量绝缘电阻可有效地发现下列缺陷： (1) 总体绝缘质量欠佳； (2) 绝缘受潮； (3) 两极间有贯穿性导电通道； (4) 绝缘表面情况不良； 测量绝缘电阻不能发现下列缺陷： (1) 绝缘中的局部缺陷(如非贯穿性的局部损伤、含有气泡、分 层脱开等)； (2) 绝缘老化(因为老化了的绝缘，其绝缘电阻还可能是相当高 的)

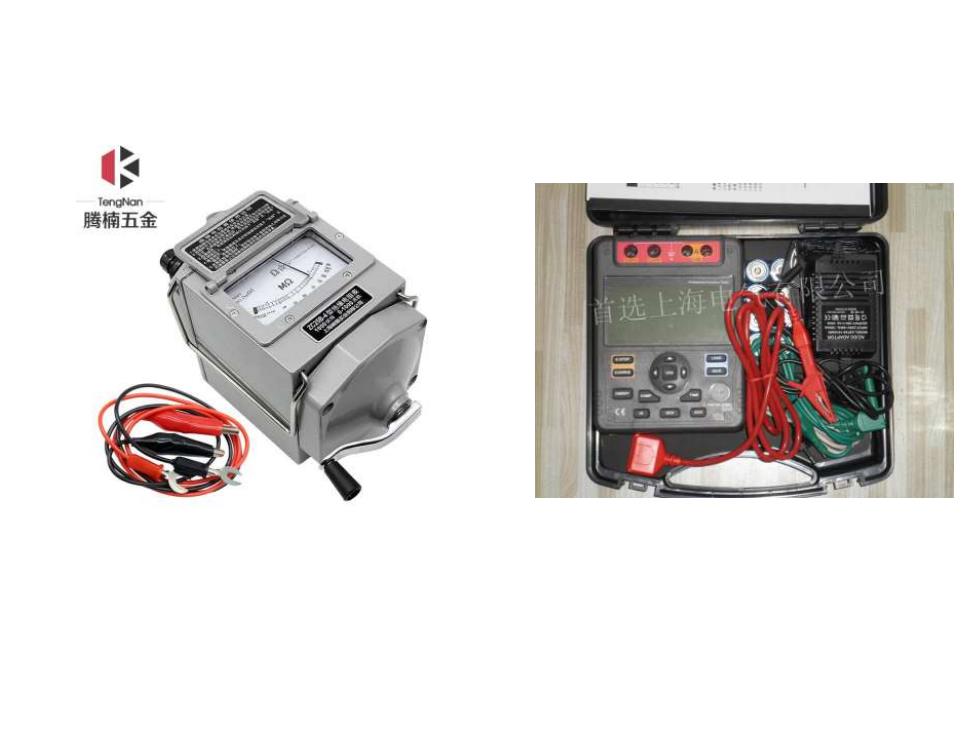

测量绝缘电阻与吸收比的方法测量仪表：一般用兆欧表进行绝缘电阻与吸收比的测量为了测准吸收比，需用灵敏度足够高的兆欧表兆欧表的电压：500、1000、2500、5000V等兆欧表的种类：摇表：现场仍较多采用带有手摇直流发电机的兆欧表，俗称摇表；晶体管兆欧表：采用电池供电，晶体管振荡器产生5交变电压，经变压器升压及倍压整流后输出直流电压兆欧表选择：根据设备电压等级的不同，选用不同电压的兆欧表■额定电压1kV及以下者，使用1000V兆欧表■1kV以上者，使用2500V兆欧表
测量仪表：一般用兆欧表进行绝缘电阻与吸收比的测量。 为了测准吸收比，需用灵敏度足够高的兆欧表 ➢ 兆欧表的电压：500、1000、2500、5000V等 ➢ 兆欧表的种类: ⚫摇表：现场仍较多采用带有手摇直流发电机的兆欧表， 俗称摇表; ⚫ 晶体管兆欧表：采用电池供电，晶体管振荡器产生 交变电压，经变压器升压及倍压整流后输出直流电压 ➢ 兆欧表选择：根据设备电压等级的不同，选用不同电 压的兆欧表 ◼额定电压1kV及以下者，使用1000V兆欧表 ◼1kV以上者，使用2500V兆欧表 测量绝缘电阻与吸收比的方法
TengNan腾楠五金选上海-

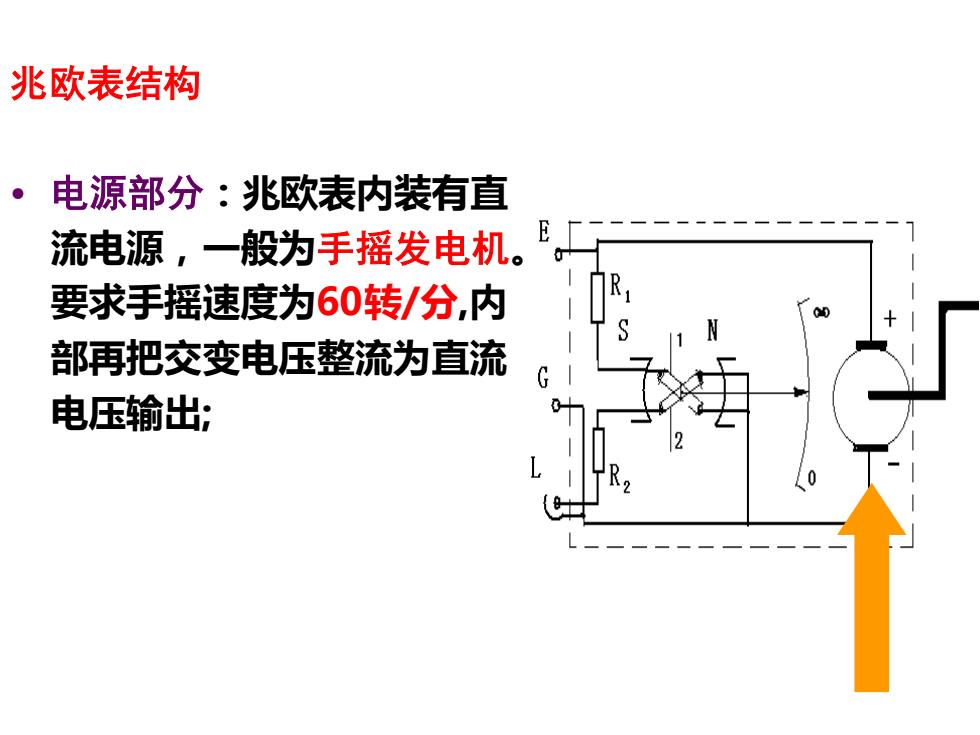

兆欧表结构电源部分：兆欧表内装有直E流电源，一般为手摇发电机60转/分内要求手摇速度为S部再把交变电压整流为直流G电压输出;
兆欧表结构 • 电源部分：兆欧表内装有直 流电源，一般为手摇发电机。 要求手摇速度为60转/分,内 部再把交变电压整流为直流 电压输出;
