高电压技术High Voltage Technology山东理工大学
高电压技术 High Voltage Technology 山东理工大学
第八章电力系统的防雷保护8. 1 车输电线路防雷保护8.2发电厂和变电所的防雷保护8.3旋转电机的防雷保护
第八章 电力系统的防雷保护 8.1 输电线路防雷保护 8.2 发电厂和变电所的防雷保护 8.3 旋转电机的防雷保护

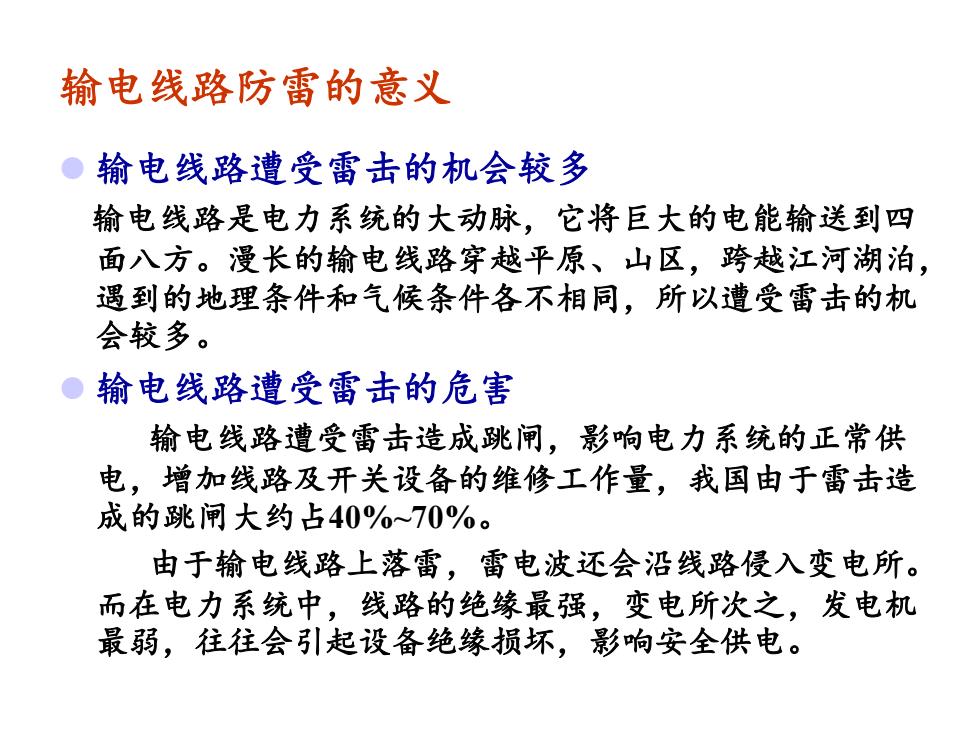

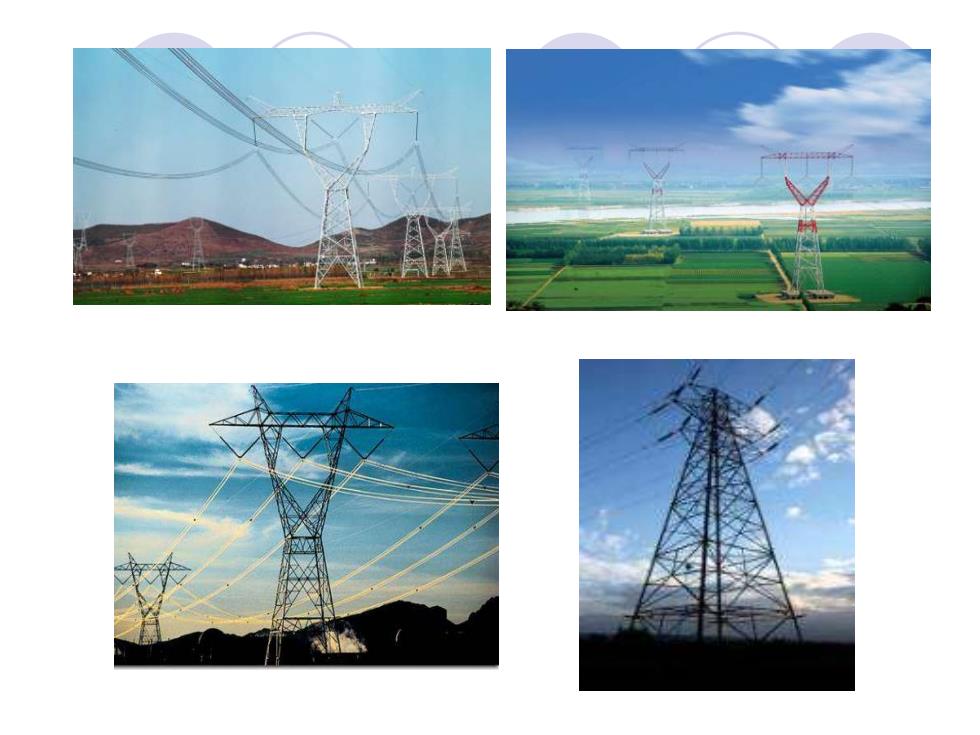

输电线路防雷的意义输电线路遭受雷击的机会较多输电线路是电力系统的大动脉，它将巨大的电能输送到四面八方。漫长的输电线路穿越平原、山区，跨越江河湖泊遇到的地理条件和气候条件各不相同，所以遭受雷击的机会较多。输电线路遭受雷击的危害输电线路遭受雷击造成跳闸，影响电力系统的正常供电，增加线路及开关设备的维修工作量，我国由于雷击造成的跳闸大约占40%~70%。由于输电线路上落雷，雷电波还会沿线路侵入变电所。而在电力系统中，线路的绝缘最强，变电所次之，发电机最弱，往往会引起设备绝缘损坏，影响安全供电
输电线路防雷的意义 ⚫ 输电线路遭受雷击的机会较多 输电线路是电力系统的大动脉，它将巨大的电能输送到四 面八方。漫长的输电线路穿越平原、山区，跨越江河湖泊， 遇到的地理条件和气候条件各不相同，所以遭受雷击的机 会较多。 ⚫ 输电线路遭受雷击的危害 输电线路遭受雷击造成跳闸，影响电力系统的正常供 电，增加线路及开关设备的维修工作量，我国由于雷击造 成的跳闸大约占40%~70%。 由于输电线路上落雷，雷电波还会沿线路侵入变电所。 而在电力系统中，线路的绝缘最强，变电所次之，发电机 最弱，往往会引起设备绝缘损坏，影响安全供电

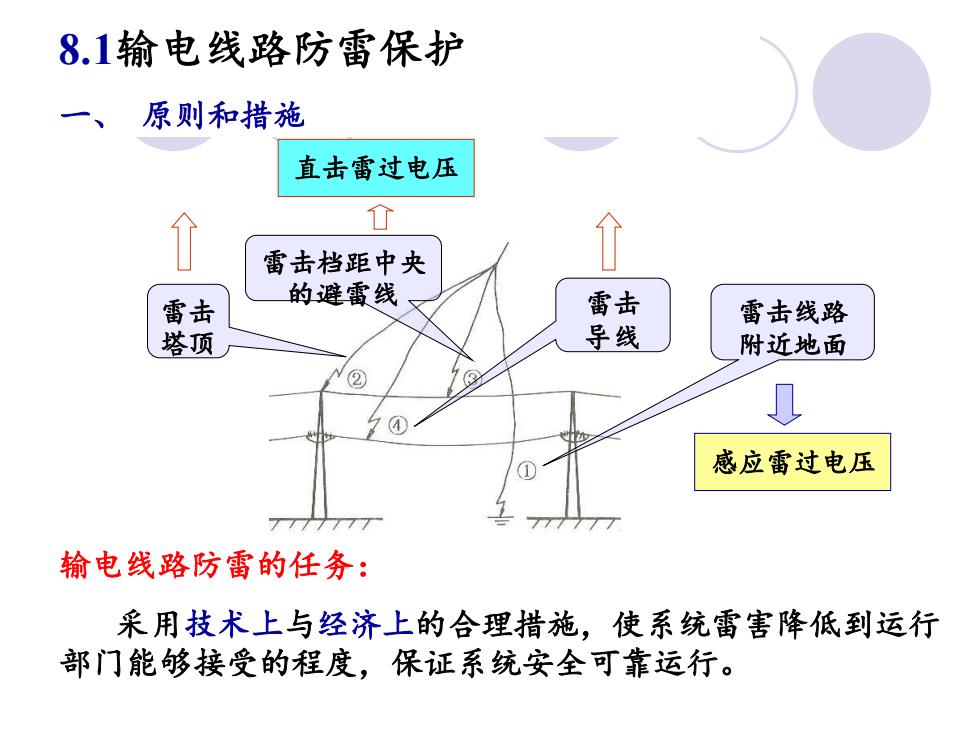

8.1输电线路防雷保护原则和措施直击雷过电压↑雷击档距中央的避雷线雷击雷击雷击线路导线塔顶附近地面感应雷过电压输电线路防雷的任务：采用技术上与经济上的合理措施，使系统雷害降低到运行部门能够接受的程度，保证系统安全可靠运行
8.1输电线路防雷保护 一、 原则和措施 雷击线路 附近地面 雷击 塔顶 雷击档距中央 的避雷线 雷击 导线 输电线路防雷的任务： 采用技术上与经济上的合理措施，使系统雷害降低到运行 部门能够接受的程度，保证系统安全可靠运行。 感应雷过电压 直击雷过电压
