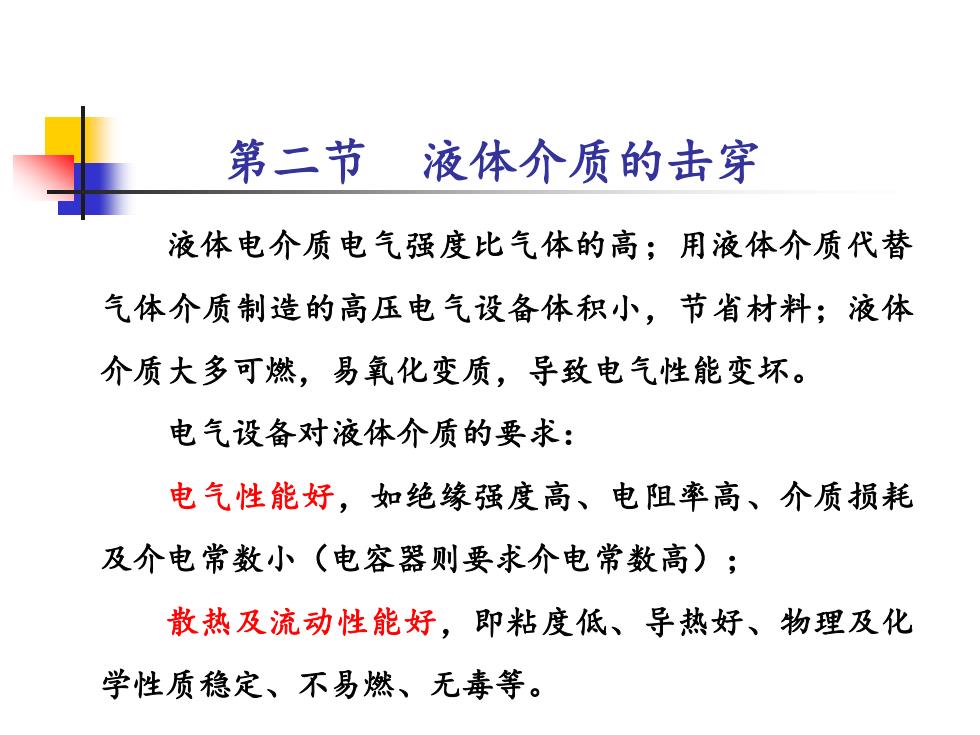

第二节液体介质的击穿液体电介质电气强度比气体的高：用液体介质代替气体介质制造的高压电气设备体积小，节省材料；液体介质大多可燃，易氧化变质，导致电气性能变坏。电气设备对液体介质的要求：电气性能好，如绝缘强度高、电阻率高、介质损耗及介电常数小（电容器则要求介电常数高）；散热及流动性能好，即粘度低、导热好、物理及化学性质稳定、不易燃、无毒等
液体电介质电气强度比气体的高；用液体介质代替 气体介质制造的高压电气设备体积小，节省材料；液体 介质大多可燃，易氧化变质，导致电气性能变坏。 电气设备对液体介质的要求： 电气性能好，如绝缘强度高、电阻率高、介质损耗 及介电常数小（电容器则要求介电常数高）； 散热及流动性能好，即粘度低、导热好、物理及化 学性质稳定、不易燃、无毒等。 第二节 液体介质的击穿
最常用的液体介质：矿物绝缘油变压器油电缆油矿物绝缘油电容器油用途：冷却媒质（变压器中）绝缘媒质灭弧（油断路器中）贮能（电容器中）
◼ 最常用的液体介质：矿物绝缘油 ◼ 用途： 变压器油 矿物绝缘油 电缆油 电容器油 冷却媒质（变压器中） 绝缘媒质 灭弧（油断路器中） 贮能（电容器中）

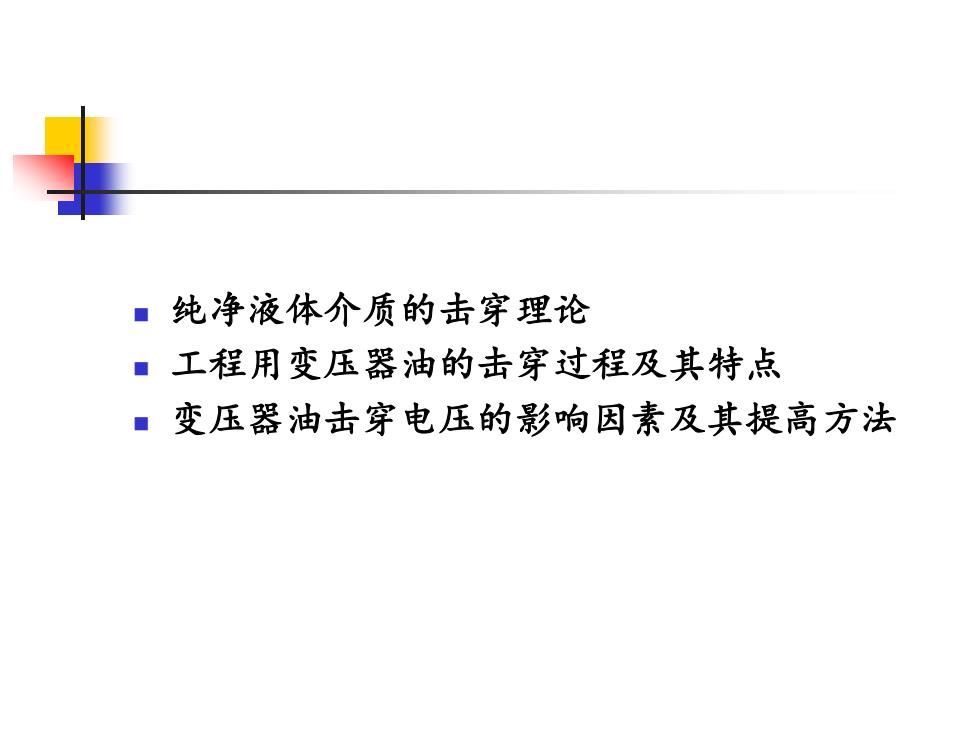

纯净液体介质的击穿理论工程用变压器油的击穿过程及其特点1变压器油击穿电压的影响因素及其提高方法
◼ 纯净液体介质的击穿理论 ◼ 工程用变压器油的击穿过程及其特点 ◼ 变压器油击穿电压的影响因素及其提高方法

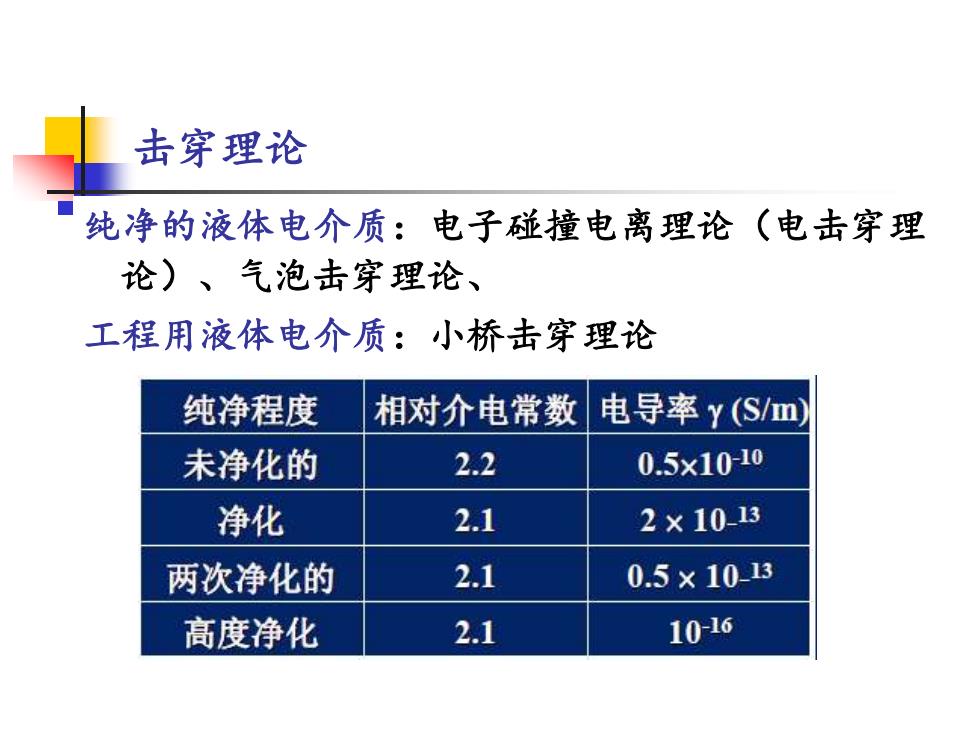

击穿理论纯净的液体电介质：电子碰撞电离理论（电击穿理论）、气泡击穿理论、工程用液体电介质：小桥击穿理论纯净程度电导率（S/m）相对介电常数0.5x10-102.2未净化的2×10-13净化2.12.10.5×10.13两次净化的10-162.1高度净化
纯净的液体电介质：电子碰撞电离理论（电击穿理 论）、气泡击穿理论、 工程用液体电介质：小桥击穿理论 击穿理论

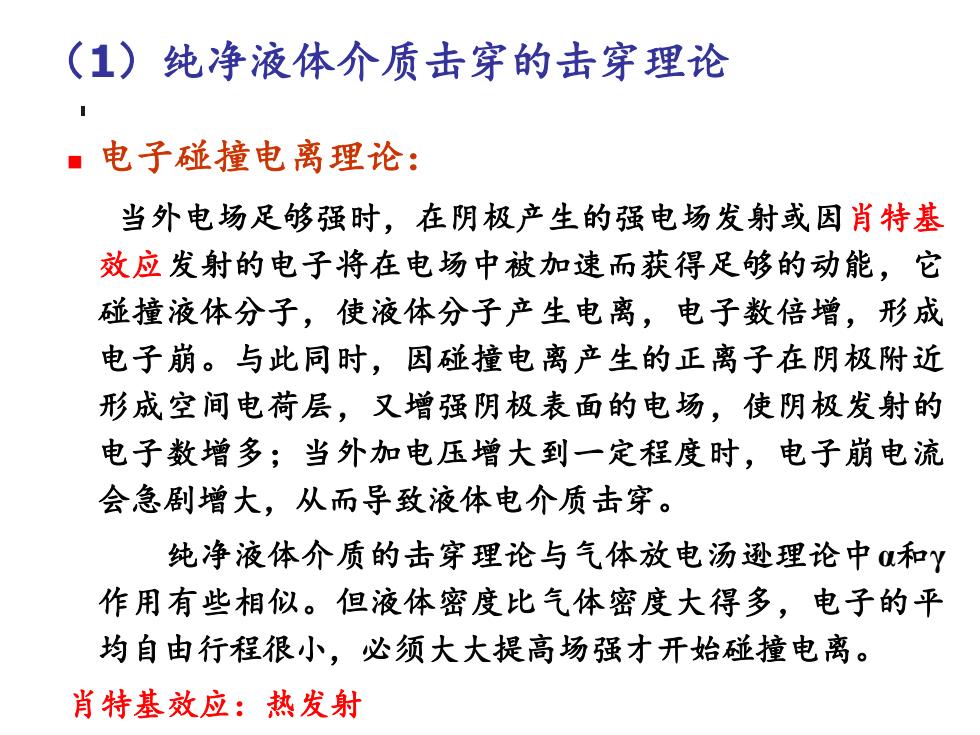

（1）纯净液体介质击穿的击穿理论■电子碰撞电离理论：当外电场足够强时，在阴极产生的强电场发射或因肖特基效应发射的电子将在电场中被加速而获得足够的动能，它碰撞液体分子，使液体分子产生电离，电子数倍增，形成电子崩。与此同时，因碰撞电离产生的正离子在阴极附近形成空间电荷层，又增强阴极表面的电场，使阴极发射的电子数增多：当外加电压增大到一定程度时，电子崩电流会急剧增大，从而导致液体电介质击穿。纯净液体介质的击穿理论与气体放电汤逊理论中α和作用有些相似。但液体密度比气体密度大得多，电子的平均自由行程很小，必须大大提高场强才开始碰撞电离。肖特基效应：热发射
（1）纯净液体介质击穿的击穿理论 ◼ 电子碰撞电离理论： 当外电场足够强时，在阴极产生的强电场发射或因肖特基 效应发射的电子将在电场中被加速而获得足够的动能，它 碰撞液体分子，使液体分子产生电离，电子数倍增，形成 电子崩。与此同时，因碰撞电离产生的正离子在阴极附近 形成空间电荷层，又增强阴极表面的电场，使阴极发射的 电子数增多；当外加电压增大到一定程度时，电子崩电流 会急剧增大，从而导致液体电介质击穿。 纯净液体介质的击穿理论与气体放电汤逊理论中α和γ 作用有些相似。但液体密度比气体密度大得多，电子的平 均自由行程很小，必须大大提高场强才开始碰撞电离。 肖特基效应：热发射
