第二篇电气设备绝缘试验第四章电气设备绝缘预防性试验

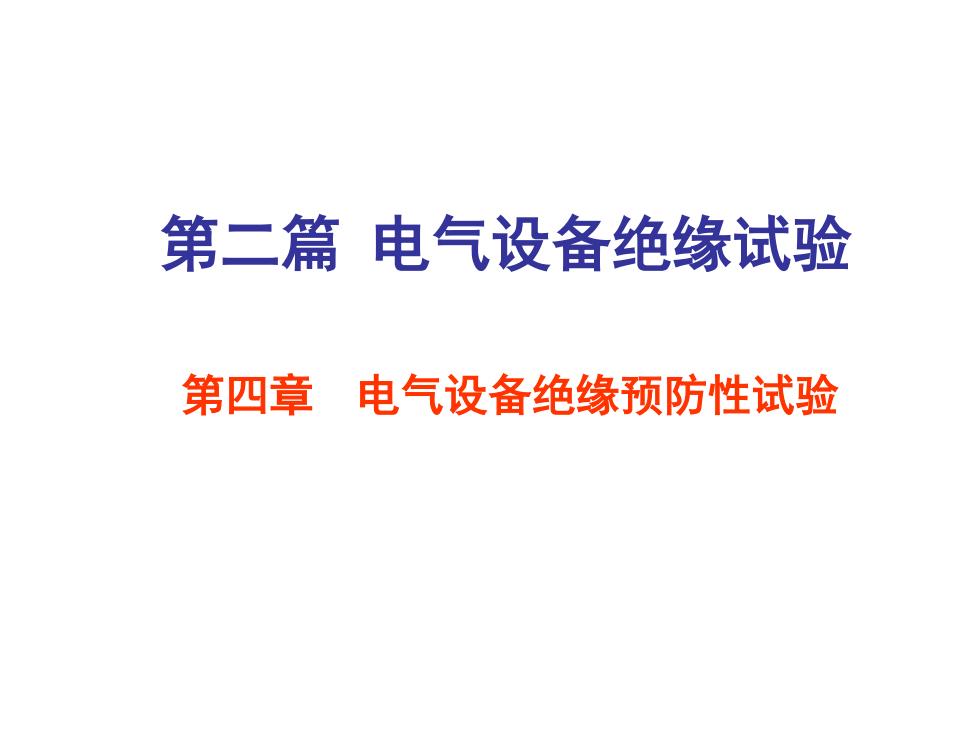

第二篇 电气设备绝缘试验 第四章 电气设备绝缘预防性试验
主要内容4-1绝缘试验类型和绝缘缺陷类型4-2绝缘电阻、吸收比和泄漏电流的测量4-3介质损耗角正切的测量4-4局部放电的测量4-5电压分布的测量4-6绝缘状态的综合判断U全

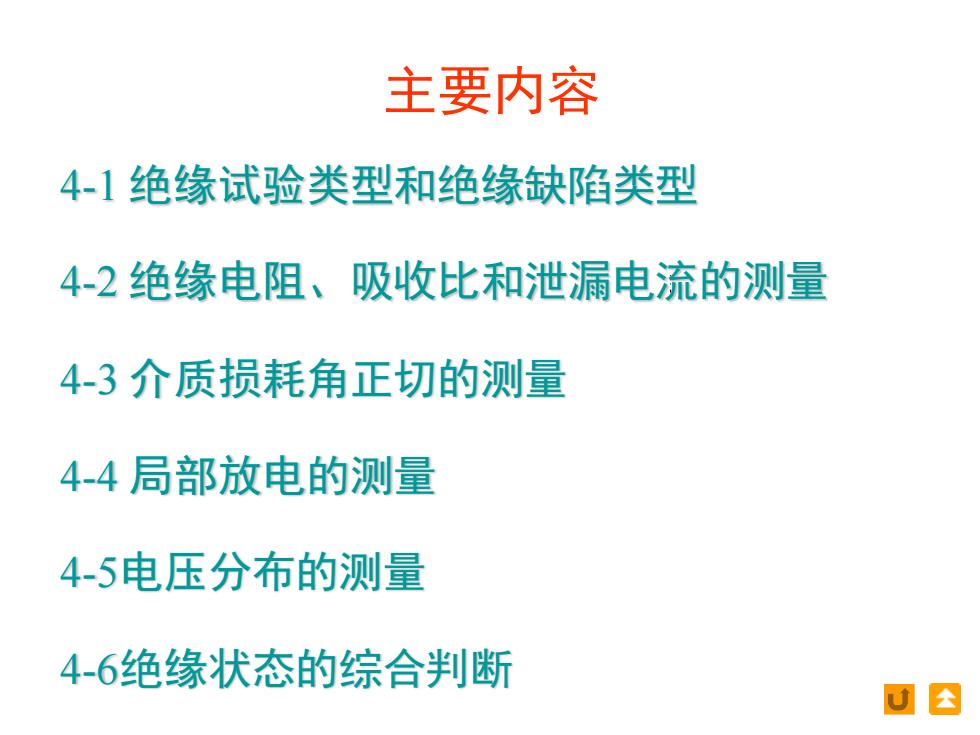

主要内容 4-1 绝缘试验类型和绝缘缺陷类型 4-2 绝缘电阻、吸收比和泄漏电流的测量 4-3 介质损耗角正切的测量 4-4 局部放电的测量 4-5电压分布的测量 4-6绝缘状态的综合判断
为什么要进行电气设备绝缘试验>为了电力>电力设备>通过对绝电介质理绝缘在运行系统安全可缘的试验和论仍远未完靠的运行。中受到电、各种特性的善，须借助热、机械等绝缘往往是测量，了解电力系统中各种因素的于各种绝缘的薄弱环节，作用，其性并评估绝缘实验来检验绝缘故障通能将逐渐劣在运行过程和掌握绝缘常是引发电化，出现缺中的状态，力系统事故陷，造成故的状态和性从而能早期障。的首要原因。能。发现故障
➢ 电介质理 论仍远未完 善，须借助 于各种绝缘 实验来检验 和掌握绝缘 的状态和性 能。 为什么要进行 电气设备绝缘试验 ➢为了电力 系统安全可 靠的运行。 绝缘往往是 电力系统中 的薄弱环节， 绝缘故障通 常是引发电 力系统事故 的首要原因。 ➢电力设备 绝缘在运行 中受到电、 热、机械等 各种因素的 作用，其性 能将逐渐劣 化，出现缺 陷，造成故 障。 ➢通过对绝 缘的试验和 各种特性的 测量，了解 并评估绝缘 在运行过程 中的状态， 从而能早期 发现故障
出厂试验型式试验电气设备的绝缘试验安装后的.000运行中定期的交接验收试验预防性试验按照对设备造成的影响程度分类非破坏性试验破坏性试验（耐压试验）（检查性试验或特性试验检查绝缘的电气强度：测绝缘电阻（吸收比）、工频耐压、感应耐压、直流泄漏电流、介质损耗、耐压、雷电和操作冲击特性。局部放电等

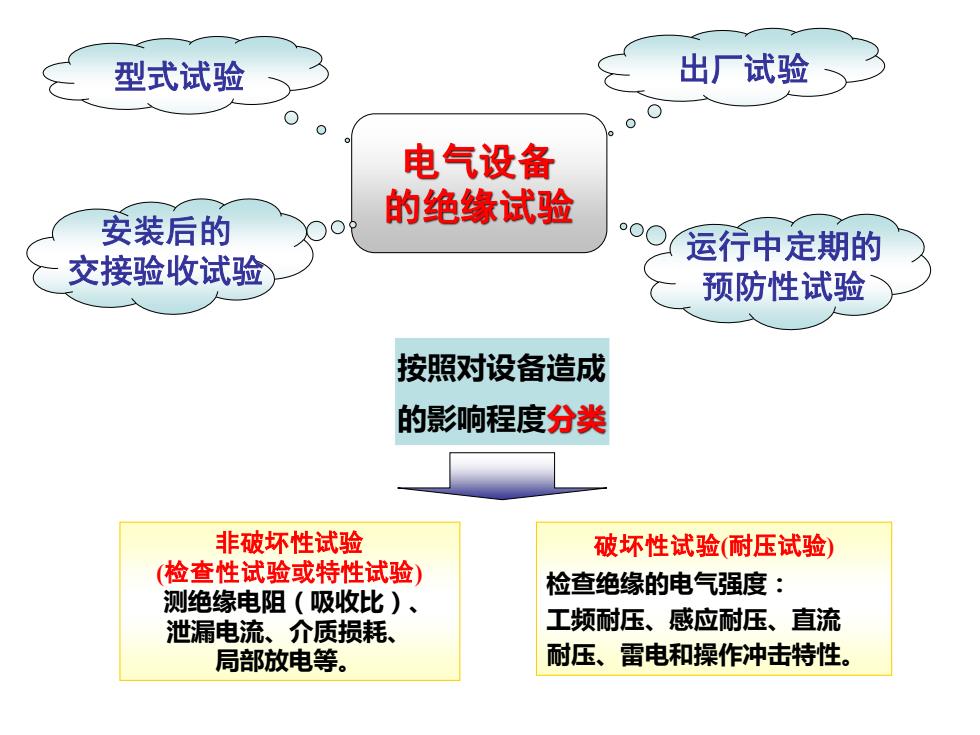

电气设备 的绝缘试验 出厂试验 运行中定期的 预防性试验 型式试验 安装后的 交接验收试验 按照对设备造成 的影响程度分类 非破坏性试验 (检查性试验或特性试验) 测绝缘电阻（吸收比）、 泄漏电流、介质损耗、 局部放电等。 破坏性试验(耐压试验) 检查绝缘的电气强度： 工频耐压、感应耐压、直流 耐压、雷电和操作冲击特性
按照设备是否带电的方式分类>□在线：被测设备处于带电运行状态，连续或定时监测>离线：被测设备退出运行状态，周期性的间断测量耐压试验拉（破坏性试验）优点：对绝缘考核严格，能保证绝缘具有一定的绝缘水平和裕度。缺点：只能离线进行，并可能在试验中给绝缘造成一定的损伤，特性试验（非破坏性试验）.优点：在较低的电压下或者其他不会损伤绝缘的方法测量绝缘的各种情况，从而判断绝缘内部的缺陷。缺点：对绝缘耐压水平的判断比较间接
耐压试验（破坏性试验） 优点：对绝缘考核严格，能保证绝缘具有一定的绝缘水平和裕度。 缺点：只能离线进行，并可能在试验中给绝缘造成一定的损伤。 特性试验（非破坏性试验） 优点：在较低的电压下或者其他不会损伤绝缘的方法测量绝缘的各种情 况，从而判断绝缘内部的缺陷。 缺点：对绝缘耐压水平的判断比较间接。 按照设备是否带电的方式分类 ➢ 在线：被测设备处于带电运行状态，连续或定时监测。 ➢ 离线：被测设备退出运行状态，周期性的间断测量
