加直流用微安表直接测量屏蔽DRT24Ti测量电力变压器主绝缘泄漏电流的接线T1一一调压器；T2一一高压试验变压器；D一一高压硅堆R一一保护电阻；C一一滤波电容；T一一被试变压器
测量电力变压器主绝缘泄漏电流的接线 加直流用微安表直接测量 T1――调压器；T2――高压试验变压器；D――高压硅堆 R――保护电阻；C――滤波电容；T――被试变压器

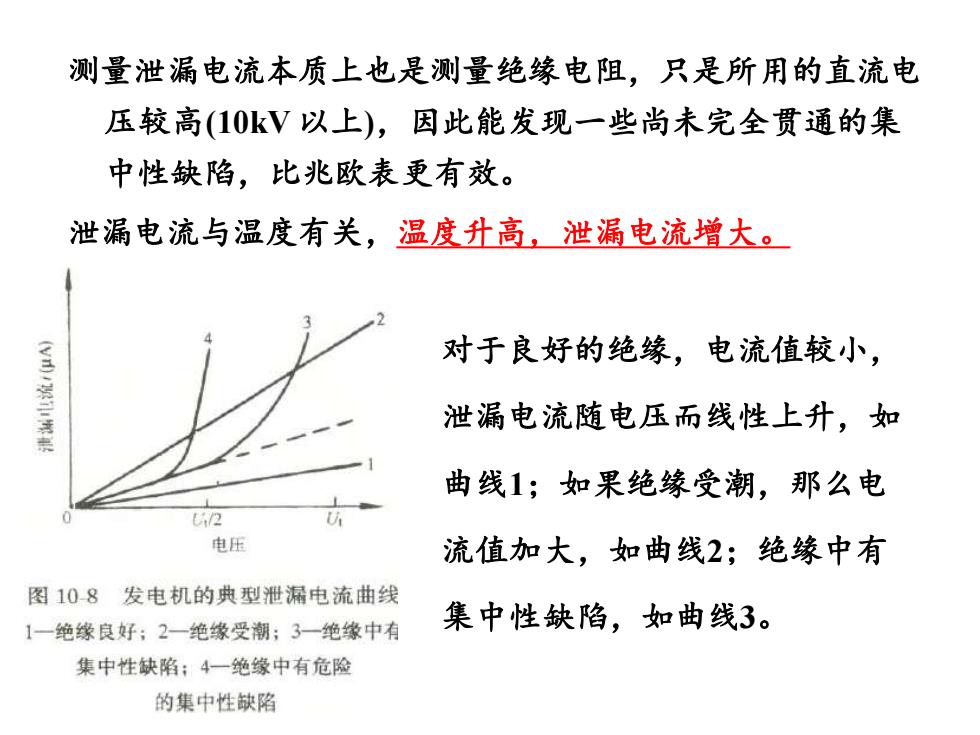

测量泄漏电流本质上也是测量绝缘电阻，只是所用的直流电压较高(10kV以上)，因此能发现一些尚未完全贯通的集中性缺陷，比兆欧表更有效。泄漏电流与温度有关，温度升高，泄漏电流增大。对于良好的绝缘，电流值较小，泄漏电流随电压而线性上升，如曲线1；如果绝缘受潮，那么电UU2电压流值加大，如曲线2；绝缘中有图108发电机的典型泄漏电流曲线集中性缺陷，如曲线3。1一绝缘良好：2一绝缘受潮：3一绝缘中有集中性缺陷：4一绝缘中有危险的集中性缺陷
测量泄漏电流本质上也是测量绝缘电阻，只是所用的直流电 压较高(10kV 以上)，因此能发现一些尚未完全贯通的集 中性缺陷，比兆欧表更有效。 泄漏电流与温度有关，温度升高，泄漏电流增大。 对于良好的绝缘，电流值较小， 泄漏电流随电压而线性上升，如 曲线1；如果绝缘受潮，那么电 流值加大，如曲线2；绝缘中有 集中性缺陷，如曲线3
注意事项1.试验前应将被试品接地放电一定时间。2.高压测试连接线应尽量保持架空，需使用支撑时，要确认支撑物的绝缘对被试品绝缘测试结果的影响极小。3.选合适的兆欧表。（根据被试品的电压等级选择，且试验前试表的好坏4.测量吸收比和极化指数时，应待电源电压达稳定后再接入被试品，并开始计时
注意事项

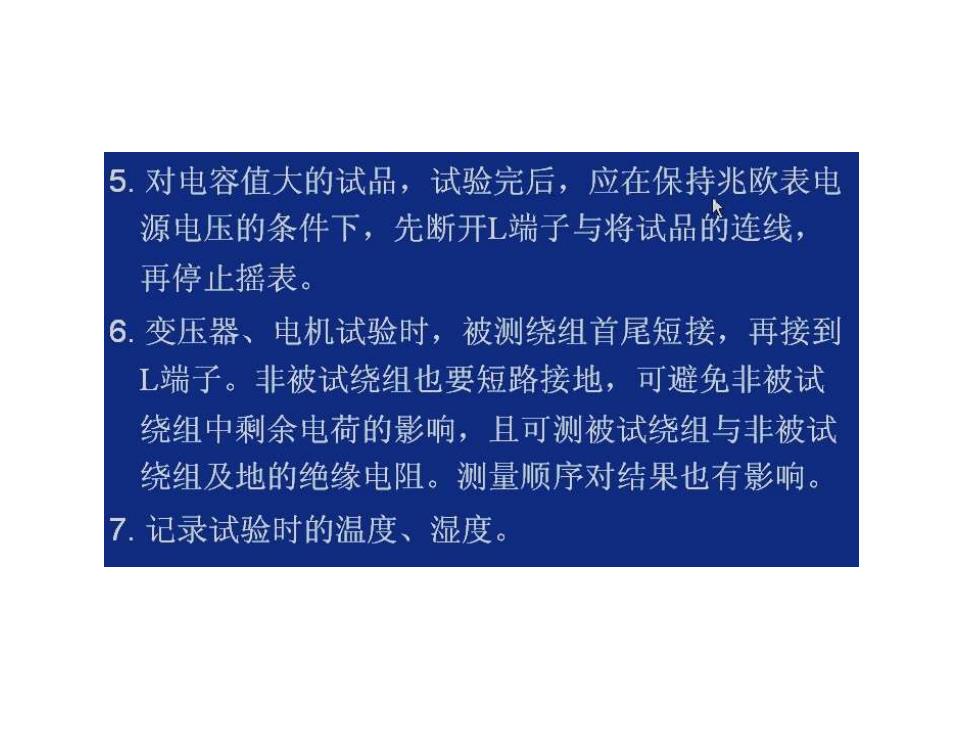

5.对电容值大的试品，试验完后，应在保持兆欧表电源电压的条件下，先断开L端子与将试品的连线，再停止摇表。6.变压器、电机试验时，被测绕组首尾短接，再接到L端子。非被试绕组也要短路接地，可避免非被试绕组中剩余电荷的影响，且可测被试绕组与非被试绕组及地的绝缘电阻。测量顺序对结果也有影响。7.记录试验时的温度、湿度

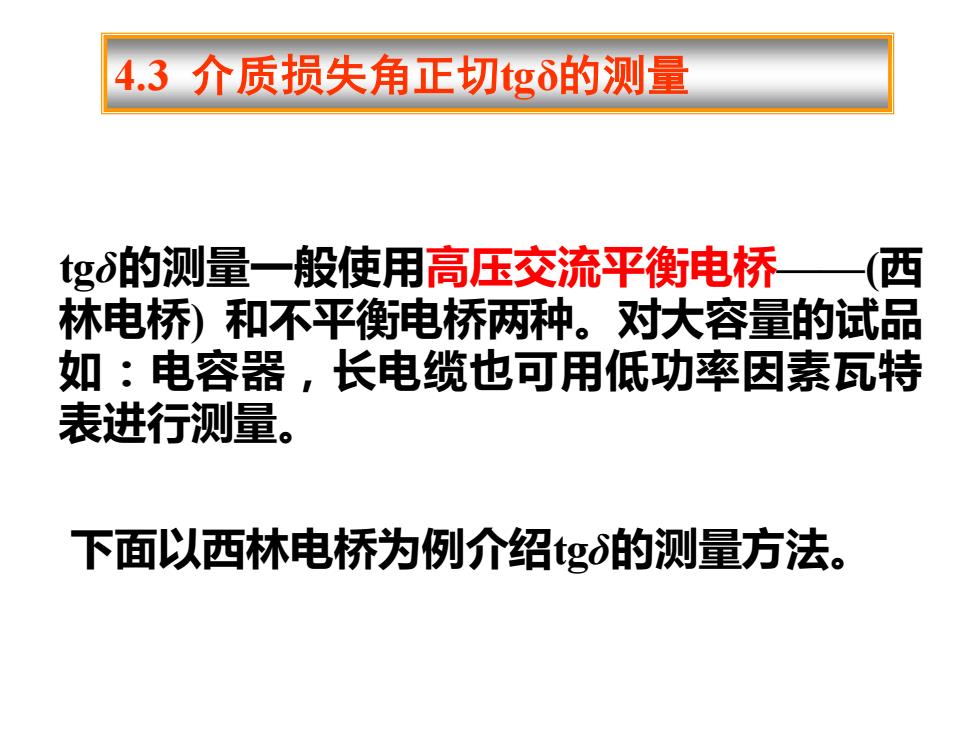

4.3介质损失角正切tg8的测量(西tg的测量一般使用高压交流平衡电桥林电桥）和不平衡电桥两种。对大容量的试品如：电容器，长电缆也可用低功率因素瓦特表进行测量。下面以西林电桥为例介绍tg的测量方法
tgδ的测量一般使用高压交流平衡电桥——(西 林电桥) 和不平衡电桥两种。对大容量的试品 如：电容器，长电缆也可用低功率因素瓦特 表进行测量。 下面以西林电桥为例介绍tgδ的测量方法。 4.3 介质损失角正切tgδ的测量
