线性数学模型 对杆件1：∑X=0Nax+Ncx=0 ∑Y=0Nay+Ncy-G1=0; ZM=0 Ncy*L1*cos(theta1)-Ncx*L1*sin(theta1)-... G1*L1/2*cos(theta1)=0; 对杆件2：ΣX=0Nbx-Ncx=0; ΣY=0Nby-Ncy-G2=0; ZM=0 Ncy*L2*cos(theta2)+ Ncx*L2*sin(theta2)+G2*L2/2*cos(theta2)=0; 这是一组包含六个未知数Nax,Nay,Nbx,Nby,Ncx,Ncy的六 个线性代数方程，通常是要寻找简化的方法，但用了 MATLAB工具，就可以列出矩阵方程AX=B,(其中 X=[Nax,Nay,Nbx,Nby,Ncx,NcyT,，可用矩阵除法直接来解
线性数学模型 对杆件1：ΣX=0 Nax + Ncx = 0 ΣY=0 Nay + Ncy - G1 = 0; ΣM=0 Ncy*L1*cos(theta1)-Ncx*L1*sin(theta1)-… G1*L1/2*cos(theta1)=0; 对杆件2: ΣX=0 Nbx - Ncx = 0; ΣY=0 Nby - Ncy - G2 = 0; ΣM=0 Ncy*L2*cos(theta2)+ … Ncx*L2*sin(theta2)+G2*L2/2*cos(theta2)=0; 这是一组包含六个未知数Nax, Nay, Nbx, Nby, Ncx, Ncy的六 个线性代数方程,通常是要寻找简化的方法,但用了 MATLAB工具，就可以列出矩阵方程AX=B,(其中 X=[Nax,Nay,Nbx,Nby,Ncx,Ncy]T，可用矩阵除法直接来解
程序exn712 %给原始参数赋值 G1=200;G2=100;L1=2;L2=sqt(2); %将度化为弧度 theta1 =30*pi/180;theta2 =45*pi/180; %则按此次序，系数矩阵A,B可写成下式 A=[1,0,0,0,1,0;0,1,0,0,0,1;0,0,0,0,-sin(theta1), c0s(theta1);0,0,1,0,-1,0;0,0,0,1,0,-1;. 0,0,0,0,sin(theta2),cos(theta2)] B=[0;G1;G1/2*cos(theta1);0;G2;-G2/2*cos(theta2)] X=AlB; %用左除求解线性方程组
程序exn712 %给原始参数赋值 G1=200; G2=100; L1= 2; L2 = sqrt (2) ; % 将度化为弧度 theta1 =30*pi/180; theta2 = 45*pi/180; % 则按此次序，系数矩阵A,B可写成下式 A=[1,0,0,0,1,0;0,1,0,0,0,1;0,0,0,0,-sin(theta1),... cos(theta1); 0,0,1,0,-1,0;0,0,0,1,0,-1;... 0,0,0,0, sin(theta2),cos(theta2)] B=[0;G1;G1/2*cos(theta1);0;G2;-G2/2*cos(theta2)] X = A\B; %用左除求解线性方程组
程序exn712运行结果 1 0 0 0 1.0000 0 0 95.0962 0 1 0 0 0 1.0000 200.0000 154.9038 0 0 0 0-0.5000 0.8660 86.6025 -95.0962 B= ,X= 0 0 1 0-1.0000 0 0 145.0962 0 0 0 0 -1.0000 100.0000 -95.0962 0 0 00.7071 0.7071 -35.3553 45.0962 这样求解的方法不仅适用于全部静力学题目，而 且可用于材料力学和结构力学中的超静定问题。 因为那里只多了几个形变变量和变形协调方程， 通常也是线性的，所以只不过是把矩阵方程扩大 了几阶，解法没有什么差别
程序exn712运行结果 • 这样求解的方法不仅适用于全部静力学题目，而 且可用于材料力学和结构力学中的超静定问题。 因为那里只多了几个形变变量和变形协调方程， 通常也是线性的，所以只不过是把矩阵方程扩大 了几阶，解法没有什么差别。 1 0 0 0 1.0000 0 0 1 0 0 0 1.0000 0 0 0 0 -0.5000 0.8660 0 0 1 0 -1.0000 0 0 0 A = 0 95.0962 200.0000 154.903 86.6025 , , 0 0 1 0 -1.0000 100.0000 0 0 0 0 0.7071 0.7071 -35.3553 = = B X 8 -95.0962 145.0962 -95.0962 45.0962
例7-1-3质点运动学 ·设导弹M速度为vm=800m/s,其速度向量始终对准速度为 t=300m/s的直线飞行目标T,发射点在目标运动方向的左 (4000m)前(3000m)方，试求导弹轨迹及其加速度。 ·解：◆建模：在与目标固连的等速直线运动坐标中（因而 是惯性坐标系)列写动点M的方程。因动坐标与目标T固连， 牵连速度 Ve=。V动点为M,它的绝对速 度V。=Vm。由速度合成定理，相对速 度，=，。=m-:，列出它在xy两个方向的投影， d d dt
例7-1-3 质点运动学 • 设导弹M速度为vm=800m/s,其速度向量始终对准速度为 vt=300m/s的直线飞行目标T，发射点在目标运动方向的左 (4000m)前(3000m)方，试求导弹轨迹及其加速度。 • 解：◆ 建模： 在与目标固连的等速直线运动坐标中(因而 是惯性坐标系)列写动点M的方程。因动坐标与目标T固连， 牵连速度 。动点为M，它的绝对速 度 。由速度合成定理，相对速 度 ，列出它在x,y两个方向的投影， 得 e t v = v a m v = v r a e m t v = v - v = v - v 2 2 2 2 rx m t ry m dx x v v v dt x y dy y v v dt x y = = − − + = = − +

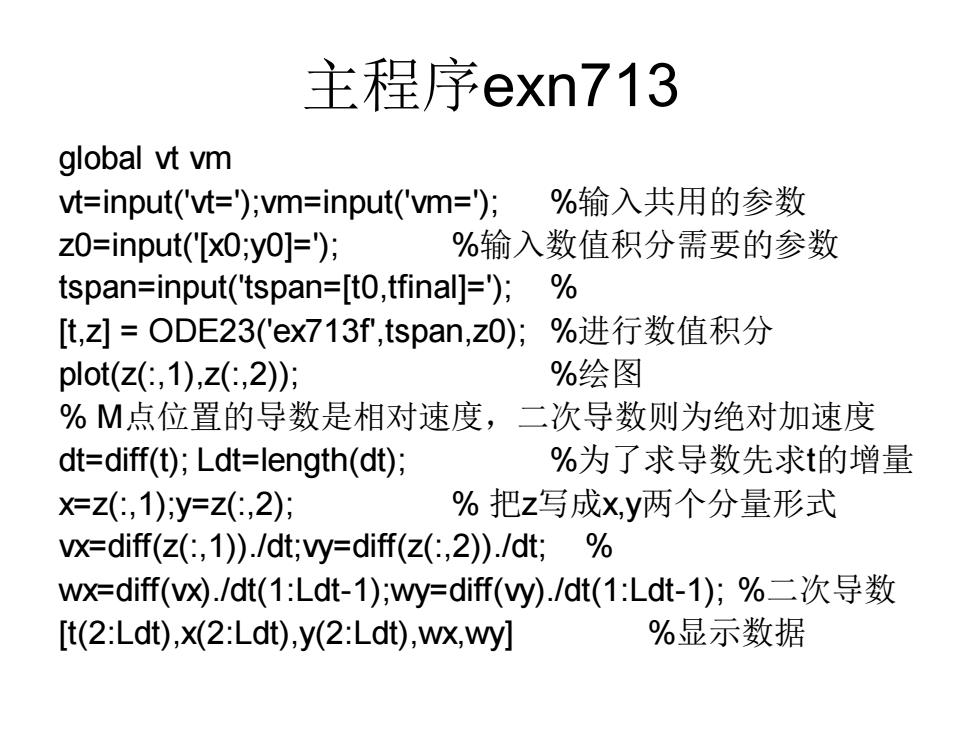

主程序exn713 global vt vm vt=input('vt=');vm=input('vm='); %输入共用的参数 z0=input('[x0;y0]=); %输入数值积分需要的参数 tspan=input('tspan=[to,tfinal]=); % [t,z]ODE23('ex713f,tspan,z0); %进行数值积分 plot(z(,1),z:,2): %绘图 %M点位置的导数是相对速度，二次导数则为绝对加速度 dt=diff(t);Ldt=length(dt); %为了求导数先求t的增量 X=Z(:,1)y=Z(:,2); %把z写成xy两个分量形式 vx=diff(z(:,1))./dt;vy=diff(z(:,2))./dt; wx=diff(W./dt(1:Ldt-1);wy=dif(y)./dt(1:Ldt-1);%二次导数 [t(2:Ldt),x(2:Ldt),y(2:Ldt),wx,wy] %显示数据
主程序exn713 global vt vm vt=input('vt=');vm=input('vm='); %输入共用的参数 z0=input('[x0;y0]='); %输入数值积分需要的参数 tspan=input('tspan=[t0,tfinal]='); % [t,z] = ODE23('ex713f',tspan,z0); %进行数值积分 plot(z(:,1),z(:,2)); %绘图 % M点位置的导数是相对速度，二次导数则为绝对加速度 dt=diff(t); Ldt=length(dt); %为了求导数先求t的增量 x=z(:,1);y=z(:,2); % 把z写成x,y两个分量形式 vx=diff(z(:,1))./dt;vy=diff(z(:,2))./dt; % wx=diff(vx)./dt(1:Ldt-1);wy=diff(vy)./dt(1:Ldt-1); %二次导数 [t(2:Ldt),x(2:Ldt),y(2:Ldt),wx,wy] %显示数据
