4.4.1弱磁与调压的配合控制 山东我上大军 在他励直流电动机的调速方法中，前面讨论的调电压方法是 从基速（即额定转速w)向下调速。 口如果需要从基速向上调速，则要采用弱磁调速的方法，通过 降低励磁电流，以减弱磁通来提高转速。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 电气与电子工程学院自动化系 4.4.1 弱磁与调压的配合控制 在他励直流电动机的调速方法中，前面讨论的调电压方法是 从基速（即额定转速 nN ）向下调速。 如果需要从基速向上调速，则要采用弱磁调速的方法，通过 降低励磁电流，以减弱磁通来提高转速
两种调速方式 山东理子大军 1.恒转矩调速方式 口按照电力拖动原理，在不同转速下长期运行时，为了充分利 用电机，都应使电枢电流达到其额定值I。 口由于电磁转矩T。=KΦI,在调压调速范围内，因为励磁磁 通不变，容许的转矩也不变，称作“恒转矩调速方式”。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 电气与电子工程学院自动化系 两种调速方式 1. 恒转矩调速方式 按照电力拖动原理，在不同转速下长期运行时，为了充分利 用电机，都应使电枢电流达到其额定值 IN。 由于电磁转矩 Te = KmΦ I ，在调压调速范围内，因为励磁磁 通不变，容许的转矩也不变，称作“恒转矩调速方式”

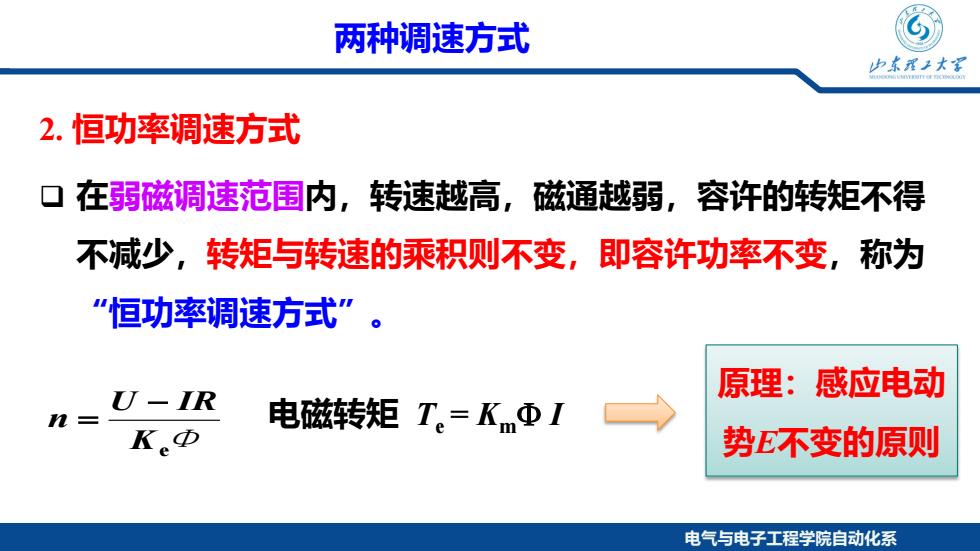

两种调速方式 少东我子大军 2.恒功率调速方式 口在弱磁调速范围内，转速越高，磁通越弱，容许的转矩不得 不减少，转矩与转速的乘积则不变，即容许功率不变，称为 “恒功率调速方式”。 U-IR 原理：感应电动 n= 电磁转矩T。=KmΦI K。Φ 势E不变的原则 电气与电子工程学院自动化系
电气与电子工程学院自动化系 电气与电子工程学院自动化系 两种调速方式 2. 恒功率调速方式 在弱磁调速范围内，转速越高，磁通越弱，容许的转矩不得 不减少，转矩与转速的乘积则不变，即容许功率不变，称为 “恒功率调速方式” 。 电磁转矩 Te = KmΦ I Ke Φ U IR n − = 原理：感应电动 势E不变的原则
