目录 中东理子大军 第6章基于稳态模型的异步电动机调速系统 6.1异步电动机的稳态数学模型和调速方法 6.2异步电动机的调压调速 6.3异步电动机的变压变频调速 6.4电力电子变压变频器 6.5转速开环变压变频调速系统 6.6转速闭环转差频率控制的变压变频调速系统 电气与电子工程学院自动化系
电气与电子工程学院自动化系 目录 第6章 基于稳态模型的异步电动机调速系统 6.1 异步电动机的稳态数学模型和调速方法 6.2 异步电动机的调压调速 6.3 异步电动机的变压变频调速 6.4 电力电子变压变频器 6.5 转速开环变压变频调速系统 6.6 转速闭环转差频率控制的变压变频调速系统
主要内容 山求程子大军 6.3异步电动机的变压变频调速 6.3.1变压变频调速的基本原理 6.3.2变压变频调速时的机械特性 6.3.3基频以下的电压补偿控制 电气与电子工程学院自动化系
电气与电子工程学院自动化系 主要内容 6.3 异步电动机的变压变频调速 6.3.1 变压变频调速的基本原理 6.3.2 变压变频调速时的机械特性 6.3.3 基频以下的电压补偿控制

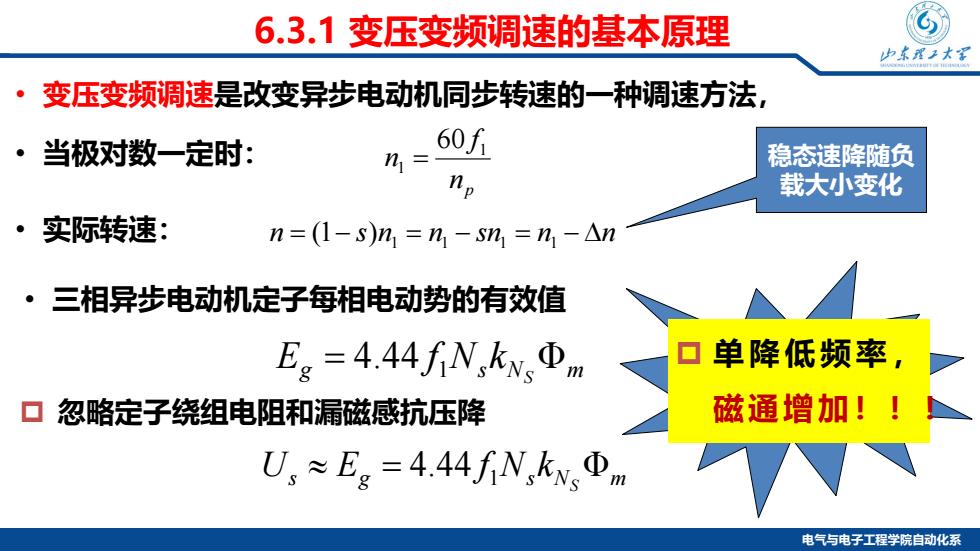

6.3.1变压变频调速的基本原理 山东理子大 变压变频调速是改变异步电动机同步转速的一种调速方法， ·当极对数一定时： 60f 1n1= 稳态速降随负 ne 载大小变化 ·实际转速： n=(1-s)n=n-sn=n-An ·三相异步电动机定子每相电动势的有效值 Eg=4.44fN,k,Φm ▣单降低频率， 口忽略定子绕组电阻和漏磁感抗压降 磁通增加！！ U,≈E=4.44fN,kw,Φm 电气与电子工程学院自动化系
电气与电子工程学院自动化系 不能单独降频！ • 变压变频调速是改变异步电动机同步转速的一种调速方法， • 当极对数一定时： 6.3.1 变压变频调速的基本原理 p n f n 1 1 60 = • 实际转速： n = − s n = n − sn = n − ∆n 1 1 1 1 (1 ) 稳态速降随负 载大小变化 • 三相异步电动机定子每相电动势的有效值 忽略定子绕组电阻和漏磁感抗压降 1 4.44 Φ S E fNk g sm = N 1 4.44 Φ S U E fNk sg s m ≈ = N 单降低频率， 磁通增加！！！
变压变频调速 山求程子大军 女★★★★★重点讲解女★★★★★ ·变压变频的基本原则和基本原理 变压变频调速得到一族机械特性曲线，机械特性如何变化？ ·临界转矩如何变化？ ·变压变频调速时转差功率怎么变？ 电气与电子工程学院自动化系
电气与电子工程学院自动化系 ★ ★ ★ ★ ★ ★重点讲解★ ★ ★ ★ ★ ★ • 变压变频的基本原则和基本原理 • 变压变频调速得到一族机械特性曲线，机械特性如何变化? • 临界转矩如何变化? • 变压变频调速时转差功率怎么变? 变 压 变 频 调 速

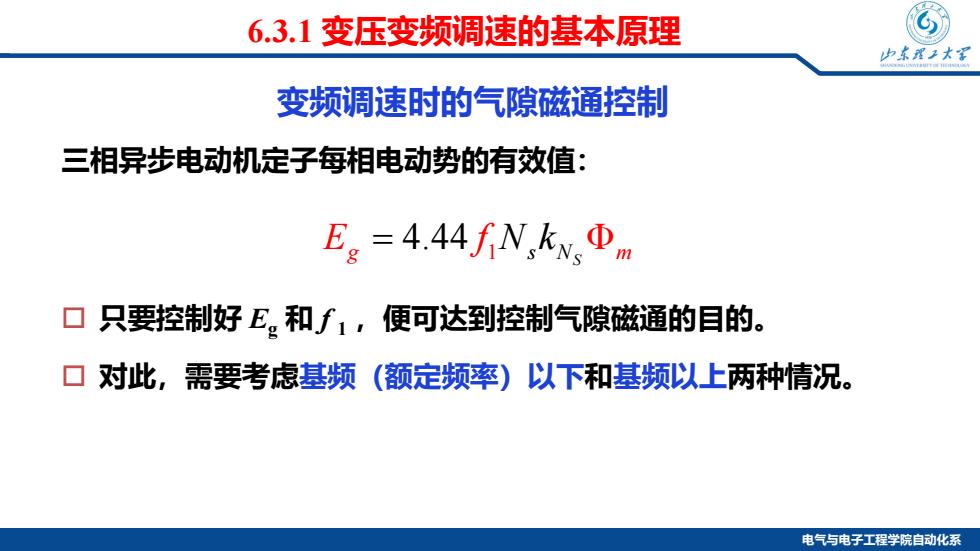

6.3.1变压变频调速的基本原理 中东理子大军 变频调速时的气隙磁通控制 三相异步电动机定子每相电动势的有效值： E。=4.44fNkw,Φm 口只要控制好E。和f1,，便可达到控制气隙磁通的目的。 口对此，需要考虑基频（额定频率）以下和基频以上两种情况。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 三相异步电动机定子每相电动势的有效值： 1 4.44 Φ E g N ks NS m = f 只要控制好 Eg 和 f 1 ，便可达到控制气隙磁通的目的。 对此，需要考虑基频（额定频率）以下和基频以上两种情况。 变频调速时的气隙磁通控制 6.3.1 变压变频调速的基本原理
