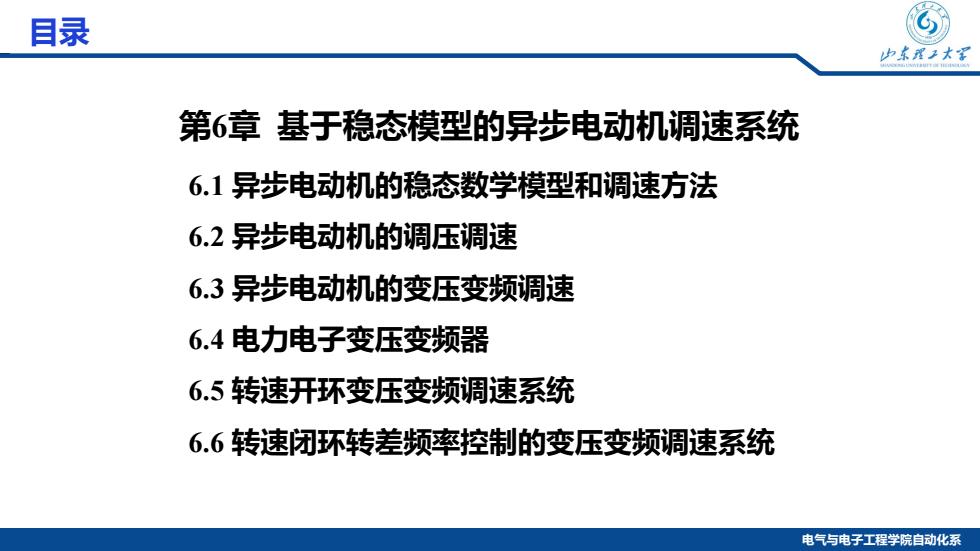

目录 中东理子大军 第6章基于稳态模型的异步电动机调速系统 6.1异步电动机的稳态数学模型和调速方法 6.2异步电动机的调压调速 6.3异步电动机的变压变频调速 6.4电力电子变压变频器 6.5转速开环变压变频调速系统 6.6转速闭环转差频率控制的变压变频调速系统 电气与电子工程学院自动化系
电气与电子工程学院自动化系 目录 第6章 基于稳态模型的异步电动机调速系统 6.1 异步电动机的稳态数学模型和调速方法 6.2 异步电动机的调压调速 6.3 异步电动机的变压变频调速 6.4 电力电子变压变频器 6.5 转速开环变压变频调速系统 6.6 转速闭环转差频率控制的变压变频调速系统
本章知识结构 山求程子大军 调压调速基本原理 调乐时的开环机械特性 一异步电动机调压调速系统 闭环控的调压调速系统 调玉调速系统的应用 变轿时的电压控制方式及控制特性 变压变矫调速基本原理 变频调速时的机械特性 异步电动机稳态模型 异步电动机变频调速系统 电力电子变压变轿器 正克波脉宽调制基本原理 SP被形生成的方法 麻宽调制(P视M)技术 电克跟晾P7M(CFPM)控肢术 电压空间失量PmM(SVPWM)控那鼓术 转速开环变机调速系统 异步电动机稳态板型下频调速系统 转差规宰控制的程论甚础（是本抵念和规律） 转差频牢控制支频调速系统 转速闭环转差频宰控制的变频调速系统 电气与电子工程学院自动化系
电气与电子工程学院自动化系 本章知识结构
基于稳态模型的异步电动机调速 山东理子大写 口在基于稳态模型的异步电动机调速系统中，采用稳态等值电路来分 析异步电动机在不同电压和频率供电条件下的转矩与磁通的稳态关 系和机械特性，并在此基础上设计异步电动机调速系统。 口常用的基于稳态模型的异步电动机调速方法有调压调速和变压变频 调速两类。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 基于稳态模型的异步电动机调速 在基于稳态模型的异步电动机调速系统中，采用稳态等值电路来分 析异步电动机在不同电压和频率供电条件下的转矩与磁通的稳态关 系和机械特性，并在此基础上设计异步电动机调速系统。 常用的基于稳态模型的异步电动机调速方法有调压调速和变压变频 调速两类
主要内容 G 的求程子大军 6.1异步电动机的稳态数学模型和调速方法 6.1.1异步电动机的稳态数学模型 6.1.2异步电动机的调速方法与气隙磁通 电气与电子工程学院自动化系
电气与电子工程学院自动化系 主要内容 6.1 异步电动机的稳态数学模型和调速方法 6.1.1 异步电动机的稳态数学模型 6.1.2 异步电动机的调速方法与气隙磁通
需要掌握的几个概念 中东理子大军 口异步电机 口同步转速n1 口转差率s n=(1-s)n1 n 口同步电机同步转速 60f n1= np 电气与电子工程学院自动化系
电气与电子工程学院自动化系 需要掌握的几个概念 1 1 n n s n − = 1 n sn = − (1 ) 异步电机 同步转速 n1 转差率 s 同步电机 同步转速 1 1 60 p f n n =
