6.2异步电动机调压调速 上东程工大军 ●调压调速：保持电源频率f为额定频率，只改变定子电压U、的调速方法 ·由于受电动机绝缘和磁路饱和的限制，定子电压只能降低，不能升高， 故又称作降压调速。 ●调压调速的基本特征是：电动机同步转速保持为额定值不变，即： 60JIN n=nIN= np 气隙磁通随定子电压的降低而减小，属于弱磁调速。 U ①m≈ 4.44fN,kNs 电气与电子工程学院自动化系

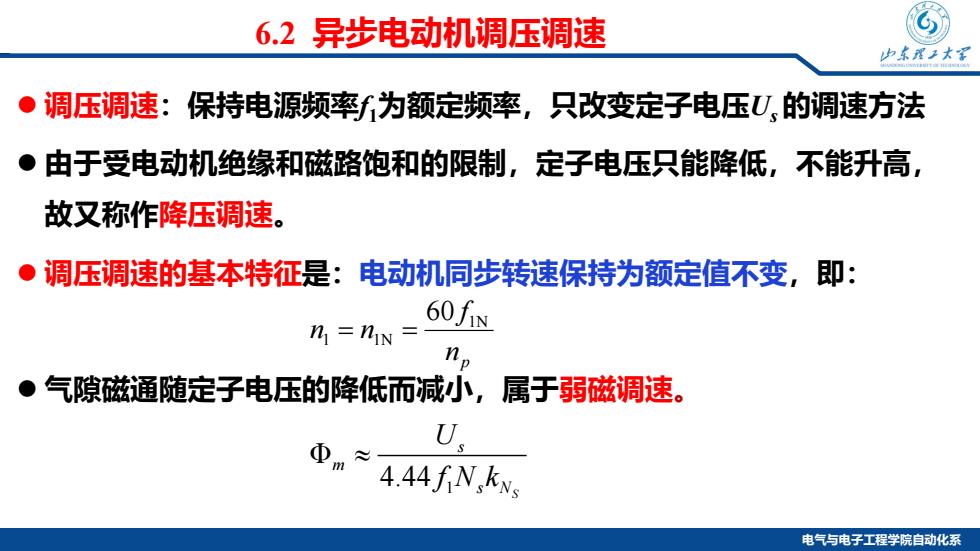

电气与电子工程学院自动化系 6.2 异步电动机调压调速 调压调速：保持电源频率f1为额定频率，只改变定子电压Us的调速方法 由于受电动机绝缘和磁路饱和的限制，定子电压只能降低，不能升高， 故又称作降压调速。 调压调速的基本特征是：电动机同步转速保持为额定值不变，即： 气隙磁通随定子电压的降低而减小，属于弱磁调速。 p n f n n 1N 1 1N 60 = = 1 Φ 4.44 S s m s N U fNk ≈
6.2.1异步电动机调压调速的主电路 中东程子大军 实现调压调速的方法 ◆调压调速是异步电机调速方法中比较简便的一种。 ◆过去：改变交流电压的方法多用自耦变压器或带直流磁化绕组的饱和 电抗器，自从电力电子技术兴起以后，这类比较笨重的电磁装置就被 晶闸管交流调压器取代了。 ◆目前：交流调压器一般用三对晶闸管反并联或三个双向晶闸管分别串 接在三相电路中，主电路接法有多种方案，用相位控制改变输出电压。 改变定子电压也是改变转差率 Us→a→s→n 电气与电子工程学院自动化系
电气与电子工程学院自动化系 6.2.1 异步电动机调压调速的主电路 实现调压调速的方法 调压调速是异步电机调速方法中比较简便的一种。 过去：改变交流电压的方法多用自耦变压器或带直流磁化绕组的饱和 电抗器，自从电力电子技术兴起以后，这类比较笨重的电磁装置就被 晶闸管交流调压器取代了。 目前：交流调压器一般用三对晶闸管反并联或三个双向晶闸管分别串 接在三相电路中，主电路接法有多种方案，用相位控制改变输出电压。 改变定子电压也是改变转差率 US →α → s → n
6.2.1异步电动机调压调速的主电路 少求理2大军 △攻文△女 TVC 采用晶闸管 TVC 双 反并联供电方 向晶闸管交 本本本本 式，实现异步 流调压器 电动机可逆和 制动。 M M 图6-4晶闸管交流调压器调速 电气与电子工程学院自动化系
电气与电子工程学院自动化系 6.2.1 异步电动机调压调速的主电路 M 3~ ~ TVC 图6-4 晶闸管交流调压器调速 •TVC—— 双 向晶闸管交 流调压器 采用晶闸管 反并联供电方 式，实现异步 电动机可逆和 制动
