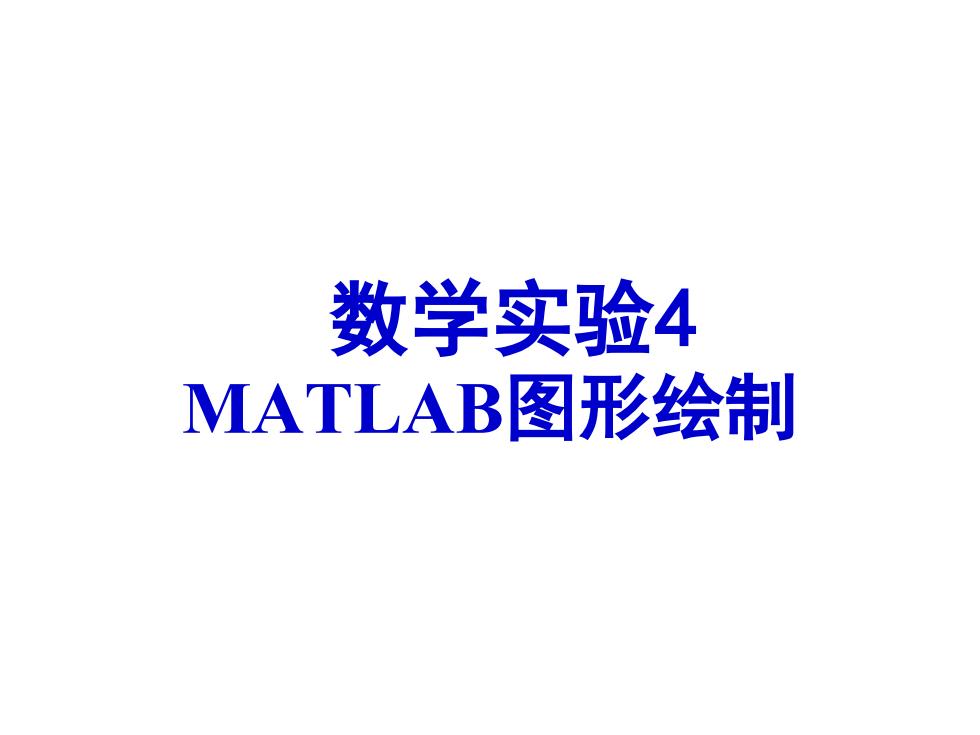

数学实验4MATLAB图形绘制
数学实验4 MATLAB图形绘制
实验自的和内容实验目的掌握二维数据组和三维数据组曲线图形的绘制了解三维曲面图、网格图的绘制，能够利用表达式绘图命令函数绘制数值表达式和符号表达式的图形，能够对图形进行基本的修饰。实验内容(1)二维直角坐标系、极坐标系下的图形绘制，饼图、直方图的绘制。(2)三维曲线、曲面图形的绘制。(3）表达式图形绘制

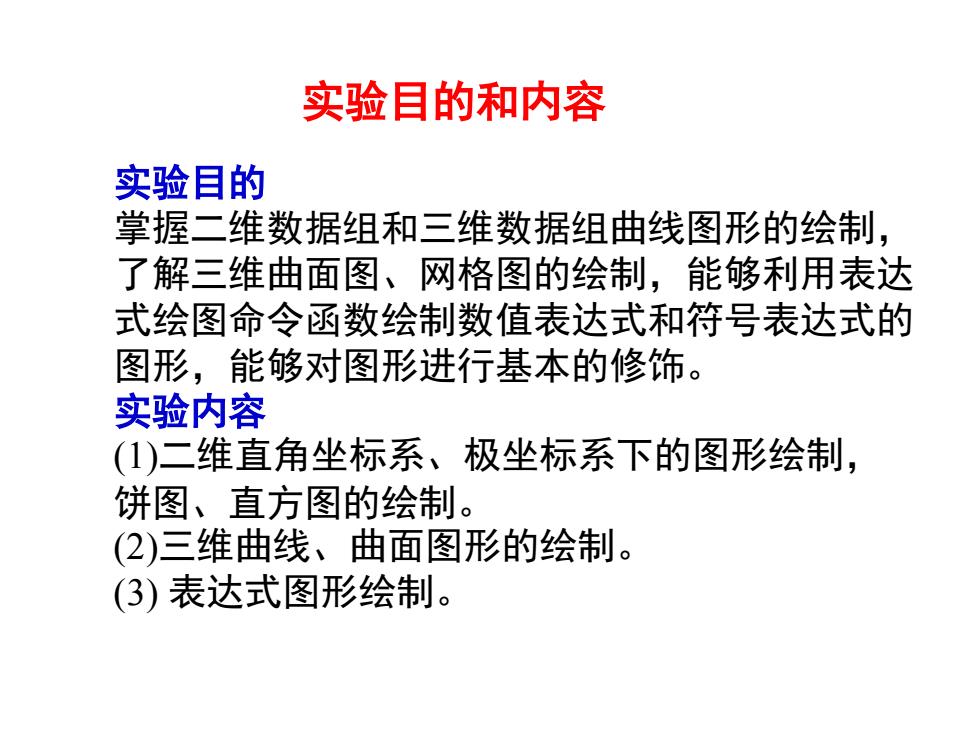

实验目的和内容 实验目的 掌握二维数据组和三维数据组曲线图形的绘制， 了解三维曲面图、网格图的绘制，能够利用表达 式绘图命令函数绘制数值表达式和符号表达式的 图形，能够对图形进行基本的修饰。 实验内容 (1)二维直角坐标系、极坐标系下的图形绘制， 饼图、直方图的绘制。 (2)三维曲线、曲面图形的绘制。 (3) 表达式图形绘制
、二维图形的绘制1、直角坐标系下图形绘制(1）命令：plot(x，'s')当x是实向量时，绘制出以该向量元素的下标为横坐标、元素值为纵坐标的一条曲线，也就是顺次连接点(1,x(1)), (2,x(2),...,(n,x(n)得到曲线。s是参数，是对颜色、线型的设置例1已知2012年某城市1至12月的平均气温为x=[-5,2,7,10,15,22,27,28,26,20,14,51,画出其温度曲线程序：x=[-5,2, 7,10,15,22,27,28,26,20,14,5];plot(x, 'r*-)

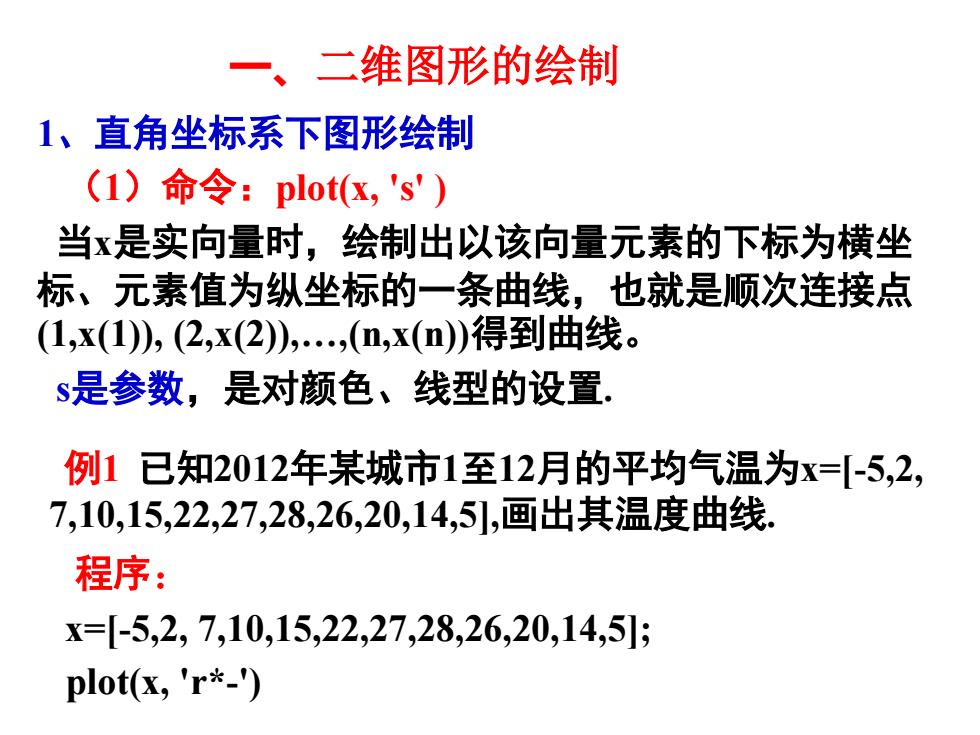

一、二维图形的绘制 1、直角坐标系下图形绘制 （1）命令：plot(x, 's' ) 当x是实向量时，绘制出以该向量元素的下标为横坐 标、元素值为纵坐标的一条曲线，也就是顺次连接点 (1,x(1)), (2,x(2)),.,(n,x(n))得到曲线。 s是参数，是对颜色、线型的设置. 例1 已知2012年某城市1至12月的平均气温为x=[-5,2, 7,10,15,22,27,28,26,20,14,5],画出其温度曲线. 程序： x=[-5,2, 7,10,15,22,27,28,26,20,14,5]; plot(x, 'r*-')
程序：x=[-5,2, 7,10,15,22,27,28,26,20,14,5]plot(x, 'r*-)302520151050-5268041012某城市1至12月的平均气温曲线图

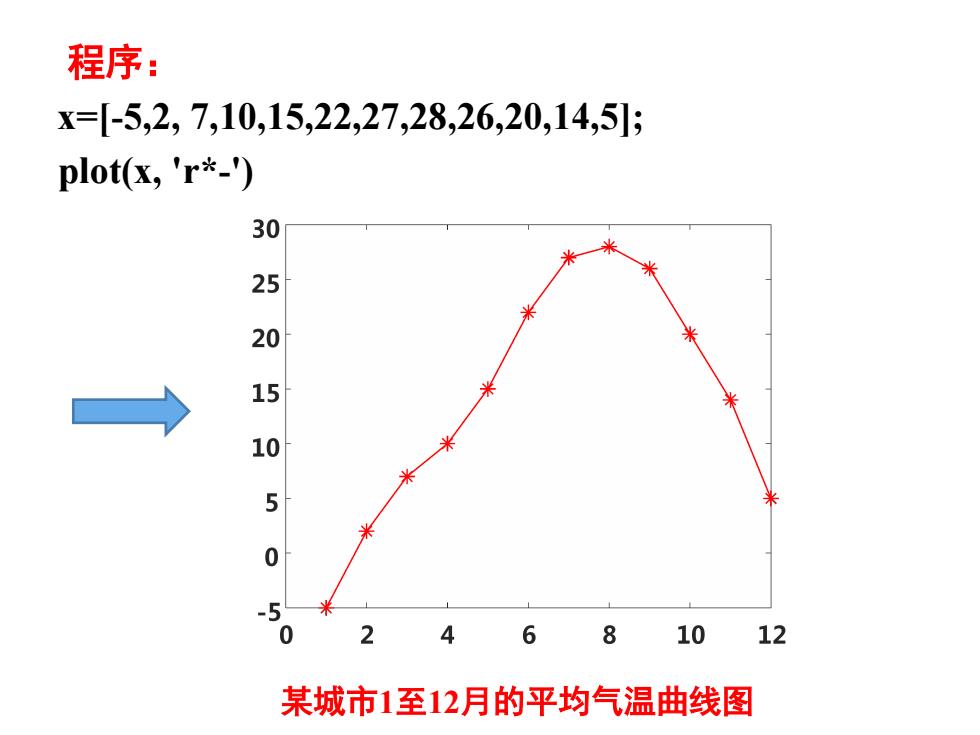

程序： x=[-5,2, 7,10,15,22,27,28,26,20,14,5]; plot(x, 'r*-') 某城市1至12月的平均气温曲线图
(2） 命令：plot(x,y,'s')x，y是同维向量时，绘制以x元素为横坐标、y的对应元素为纵坐标的曲线。x，y是同维矩阵时，以x，y对应列元素为横、纵坐标分别绘制的曲线，曲线条数等于矩阵的列数。例2绘制y=sinx在区间[0,2元|的图形000000000000OO0.5Oox=0:0.1:2*pi;OoOOOooy=sin(x);O00OoCplot(x,y, bO')O0oOoo-0.5oO00000000000字号大小线型.粗细都可以81在图形窗口进行修改235614o

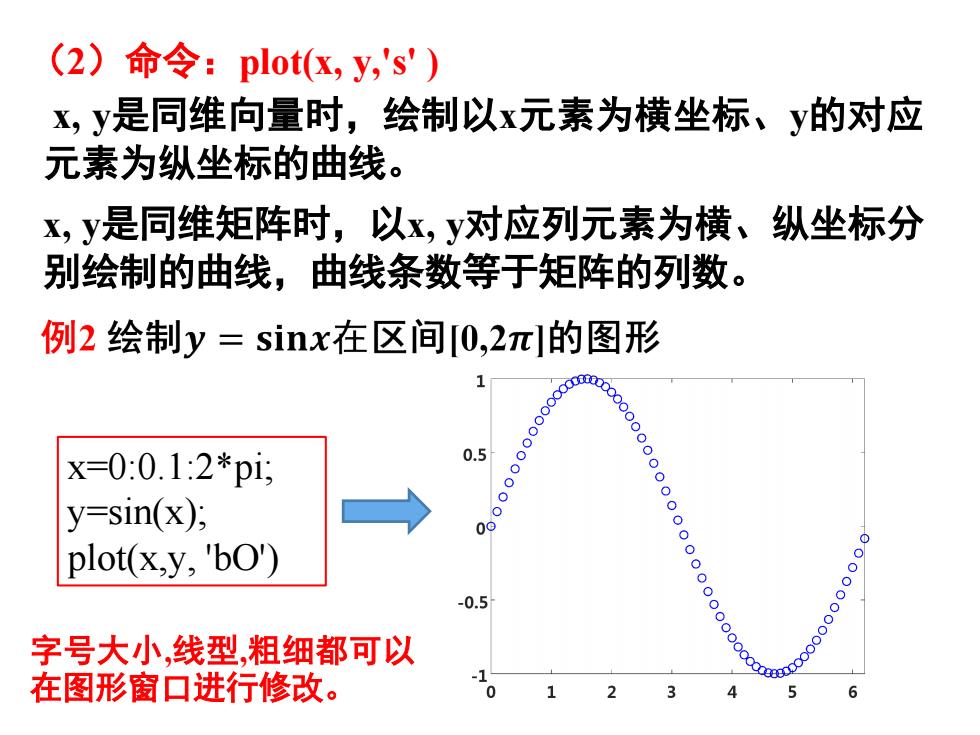

（2）命令：plot(x, y,'s' ) x, y是同维向量时，绘制以x元素为横坐标、y的对应 元素为纵坐标的曲线。 x, y是同维矩阵时，以x, y对应列元素为横、纵坐标分 别绘制的曲线，曲线条数等于矩阵的列数。 x=0:0.1:2*pi; y=sin(x); plot(x,y, 'bO') 字号大小,线型,粗细都可以 在图形窗口进行修改
