木大学在过电压作用下，由于电压的等效频率很高，其波长小于或与系统元件长度相当，此时就必须按分布参数元件处理。集中参数电路电压电流是时间的函数：可以用集中元件代替；首端电流等于末端电流。分布参数电压电流不仅是时间的函数，而且是位置的函数；一般不能用集中元件代替：首端电流不等于末端电流。分布参数回路的过渡过程称为波过程。山东理工大学电气与电子工程学院
在过电压作用下，由于电压的等效频率很高，其波长小于或与 系统元件长度相当，此时就必须按分布参数元件处理。 集中参数电路 电压电流是时间的函数；可以用集中元件代替；首端电流等于 末端电流。 分布参数 电压电流不仅是时间的函数，而且是位置的函数； 一般不能用集中元件代替；首端电流不等于末端电流。 分布参数回路的过渡过程称为波过程

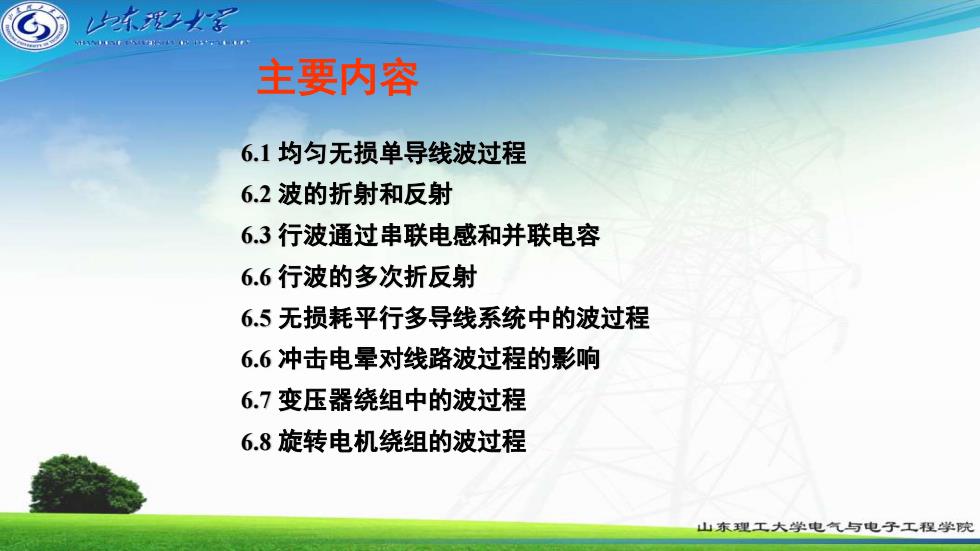

理大学DSEa主要内容6.1均匀无损单导线波过程6.2波的折射和反射6.3行波通过串联电感和并联电容6.6行波的多次折反射6.5无损耗平行多导线系统中的波过程6.6冲击电晕对线路波过程的影响6.7变压器绕组中的波过程6.8旋转电机绕组的波过程山东理工大学电气与电子工程学院
主要内容 6.1 均匀无损单导线波过程 6.2 波的折射和反射 6.3 行波通过串联电感和并联电容 6.6 行波的多次折反射 6.5 无损耗平行多导线系统中的波过程 6.6 冲击电晕对线路波过程的影响 6.7 变压器绕组中的波过程 6.8 旋转电机绕组的波过程
木大学ADaETE6.1均匀无损单导线上的波过程实际输电线路往往采用三相交流或双极直流输电，均属多导线系统。为了清晰地揭示线路波过程的物理本质和基本规律，从理想的均匀无损导线入手来探讨行波的线路传播过程。山东理工大学电气与电子工程学院
6.1 均匀无损单导线上的波过程 实际输电线路往往采用三相交流或双极直流输电，均 属多导线系统。为了清晰地揭示线路波过程的物理本质和 基本规律，从理想的均匀无损导线入手来探讨行波的线路 传播过程
好子6.1.1波传播的基本物理概念假设有一无限长的均匀无损的单导线，见图1(a），仁0时刻合闸直流电源，形成无限长直角波，单位长度线路的电容、电感分别为Co、Lo，线路参数看成是由无数很小的长度单元△x构成，如图1(b)所示。=0=0u,iALALALxEACFAC二ACEACa)b)图1均匀无损的单导线（b）等效电路(a）单根无损线首端合闸理工大学电气与电子工程学院
图1 均匀无损的单导线 (a)单根无损线首端合闸 （b）等效电路 6.1.1 波传播的基本物理概念 假设有一无限长的均匀无损的单导线，见图1(a)，t=0时刻合闸 直流电源，形成无限长直角波，单位长度线路的电容、电感分别为 C0、L0，线路参数看成是由无数很小的长度单元 构成，如图1(b) 所示。 x
理t=0ADSEVaETAU△LALXF一ACACCACUL=I山U=合闸后，在导线周围空间建立起电场，形成电压。靠近电源的电容立即充电，并向相邻的电容放电，由于线路电感的作用，较远处的电容要间隔一段时间才能充上一定数量的电荷，并向更远处的电容放电。这样沿线路逐渐建立起电场，将电场能储存于线路对地电容中，也就是说电压波以一定的速度沿线路x方向传播。山东理工大学电气与电子工程学院
合闸后，在导线周围空间建立起电场，形成电压。靠近电源的电容立 即充电，并向相邻的电容放电，由于线路电感的作用，较远处的电容 要间隔一段时间才能充上一定数量的电荷，并向更远处的电容放电。 这样沿线路逐渐建立起电场，将电场能储存于线路对地电容中，也就 是说电压波以一定的速度沿线路x方向传播。 L di U L dt = U
