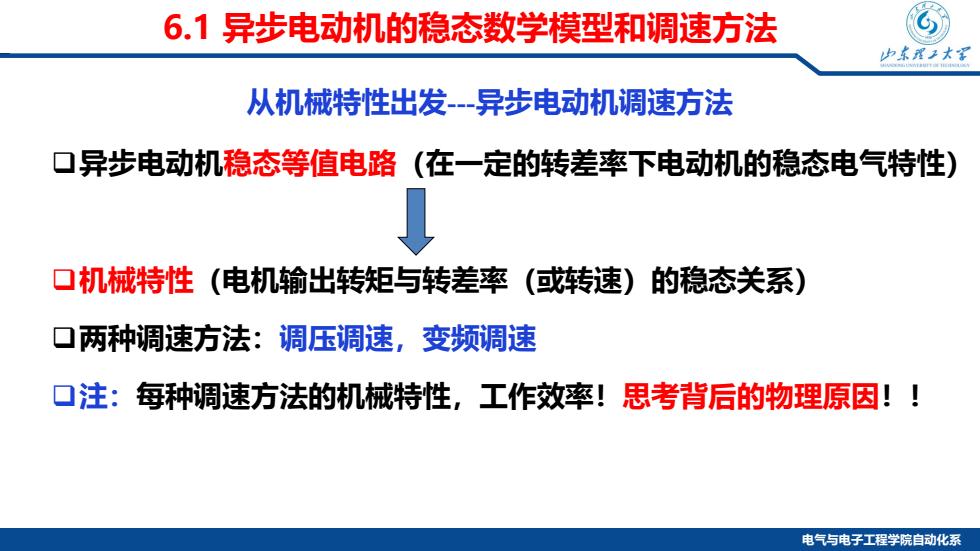

6.1异步电动机的稳态数学模型和调速方法 上东程工大军 从机械特性出发-异步电动机调速方法 口异步电动机稳态等值电路（在一定的转差率下电动机的稳态电气特性） 口机械特性（电机输出转矩与转差率（或转速）的稳态关系) 口两种调速方法：调压调速，变频调速 口注：每种调速方法的机械特性，工作效率！思考背后的物理原因！」 电气与电子工程学院自动化系
电气与电子工程学院自动化系 异步电动机稳态等值电路（在一定的转差率下电动机的稳态电气特性） 机械特性（电机输出转矩与转差率（或转速）的稳态关系） 两种调速方法：调压调速，变频调速 注：每种调速方法的机械特性，工作效率！思考背后的物理原因！！ 从机械特性出发-异步电动机调速方法 6.1 异步电动机的稳态数学模型和调速方法

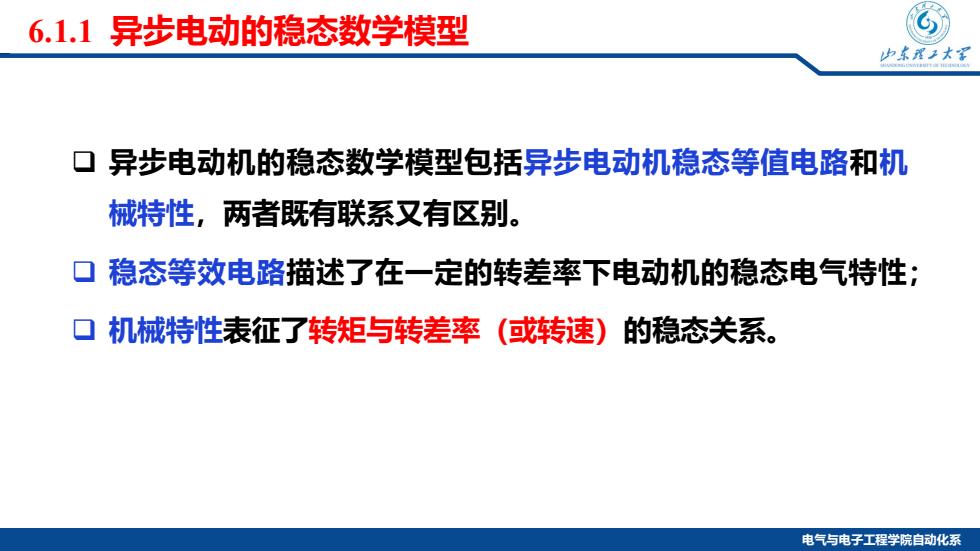

6.1.1异步电动的稳态数学模型 中东理子大军 口异步电动机的稳态数学模型包括异步电动机稳态等值电路和机 械特性，两者既有联系又有区别。 口稳态等效电路描述了在一定的转差率下电动机的稳态电气特性： 口机械特性表征了转矩与转差率 (或转速)的稳态关系。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 6.1.1 异步电动的稳态数学模型 异步电动机的稳态数学模型包括异步电动机稳态等值电路和机 械特性，两者既有联系又有区别。 稳态等效电路描述了在一定的转差率下电动机的稳态电气特性； 机械特性表征了转矩与转差率（或转速）的稳态关系

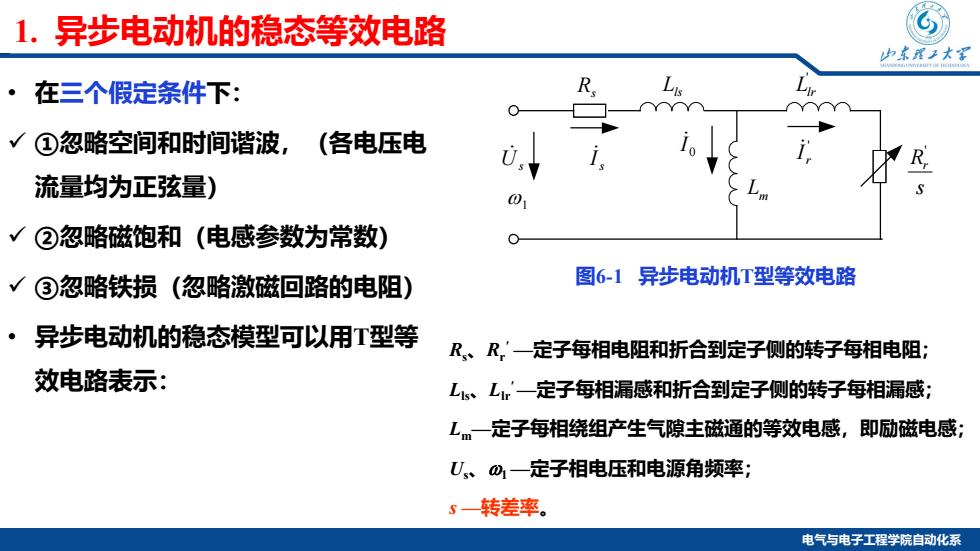

1.异步电动机的稳态等效电路 上东程工大军 ·在三个假定条件下： R √①忽略空间和时间谐波，（各电压电 流量均为正弦量) √②忽略磁饱和（电感参数为常数） √③忽略铁损（忽略激磁回路的电阻） 图6-1异步电动机T型等效电路 ·异步电动机的稳态模型可以用T型等 R、R,'一定子每相电阻和折合到定子侧的转子每相电阻： 效电路表示： Ls、L,一定子每相漏感和折合到定子侧的转子每相漏感； Lm一定子每相绕组产生气隙主磁通的等效电感，即励磁电感： U、心一定子相电压和电源角频率； 3转差率。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 1. 异步电动机的稳态等效电路 • 在三个假定条件下： ①忽略空间和时间谐波，（各电压电 流量均为正弦量） ②忽略磁饱和（电感参数为常数） ③忽略铁损（忽略激磁回路的电阻） • 异步电动机的稳态模型可以用T型等 效电路表示： Lm Rs Lls ' Llr Us s I 0 I s Rr ' ω1 ' r I 图6-1 异步电动机T型等效电路 Rs、Rr ′ —定子每相电阻和折合到定子侧的转子每相电阻； Lls、Llr ′—定子每相漏感和折合到定子侧的转子每相漏感； Lm—定子每相绕组产生气隙主磁通的等效电感，即励磁电感； Us、ω1 —定子相电压和电源角频率； s —转差率
