第一章 电路的 基本既念和基本定律
第一章 电路的 基本概念和基本定律

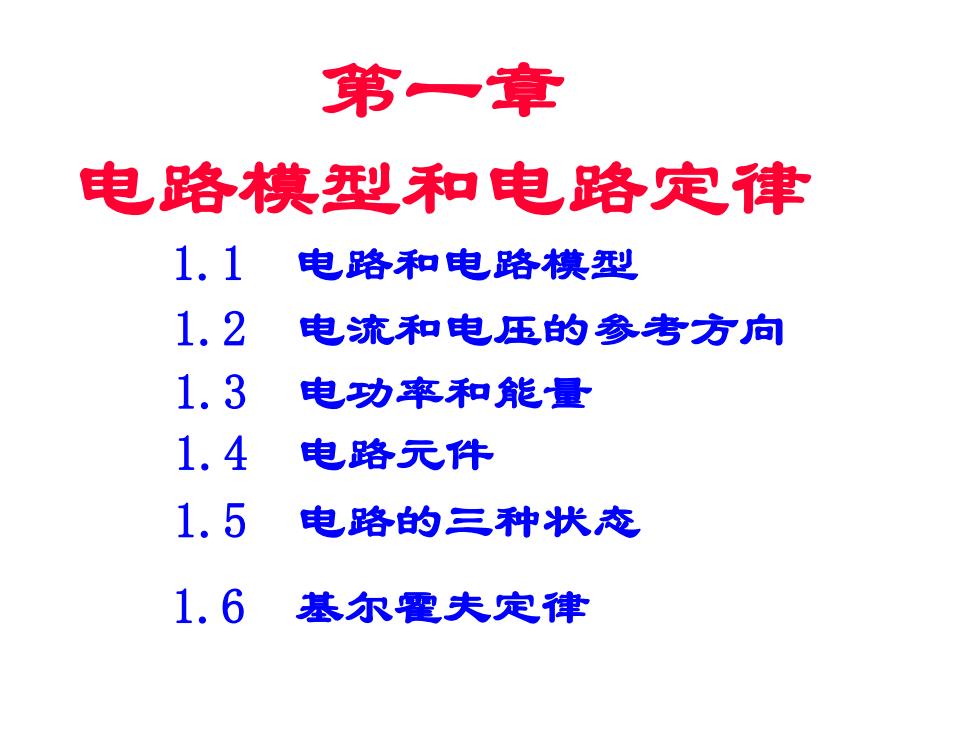

第一章 电路模型和电路定律 1.1 电路和电路模型 1.2 电流和电压的参考方向 1.3 电功率和能量 1.4 电路元件 1.5 电路的三种状态 1.6 基尔霍夫定律
第一章 电路模型和电路定律 1.1 电路和电路模型 1.2 电流和电压的参考方向 1.3 电功率和能量 1.4 电路元件 1.5 电路的三种状态 1.6 基尔霍夫定律

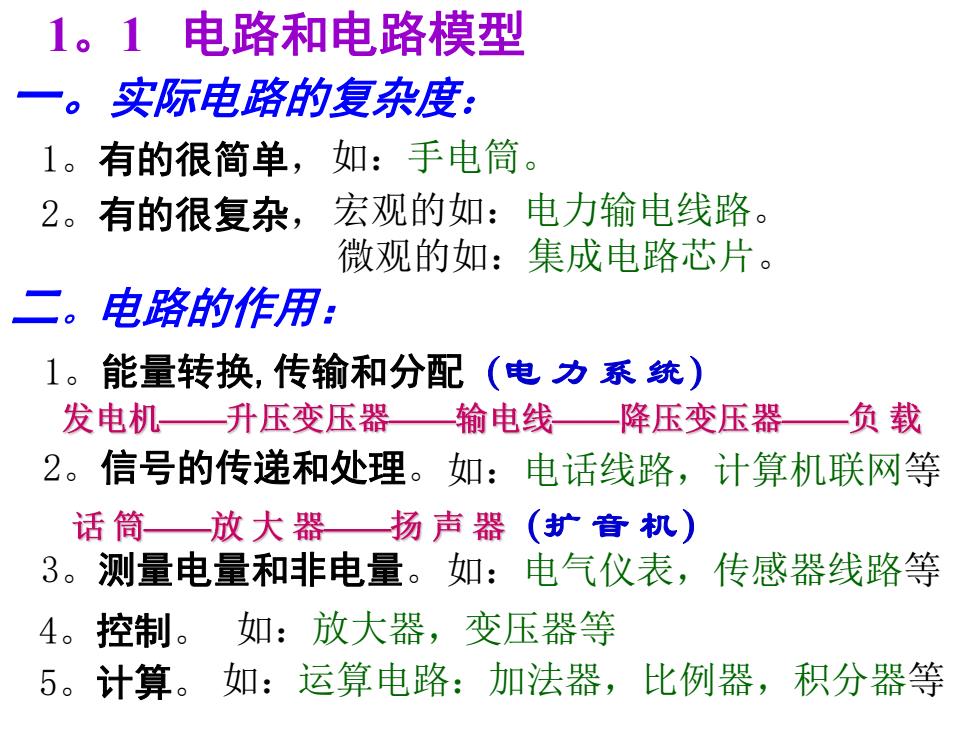

1.1电路和电路模型 一。实际电路的复杂度： 1。有的很简单，如：手电筒。 2。 有的很复杂，宏观的如：电力输电线路。 微观的如：集成电路芯片。 二。电路的作用： 1。能量转换，传输和分配（电力系统） 发电机—升压变压器—输电线—降压变压器 一负载 2。信号的传递和处理。如：电话线路，计算机联网等 话筒一放大器扬声器 （扩音机) 3。测量电量和非电量。如：电气仪表，传感器线路等 4。 控制。如：放大器，变压器等 5。计算。如：运算电路：加法器， 比例器，积分器等
1。1 电路和电路模型 一 。实际电路的复杂度： 1。有的很简单，如：手电筒。 2。有的很复杂，宏观的如：电力输电线路。 微观的如：集成电路芯片。 二。电路的作用： 1。能量转换,传输和分配（电 力 系 统） 2。信号的传递和处理。如：电话线路，计算机联网等 （扩 音 机） 3。测量电量和非电量。如：电气仪表，传感器线路等 4。控制。 如：放大器，变压器等 5。计算。 如：运算电路：加法器，比例器，积分器等

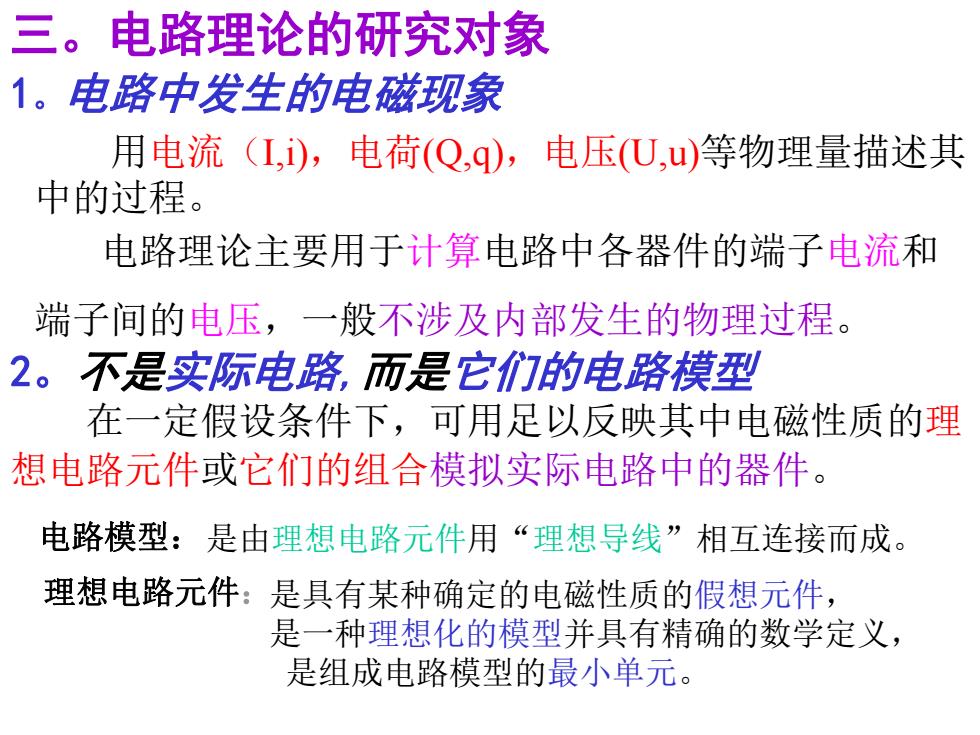

三。电路理论的研究对象 1。电路中发生的电磁现象 用电流(I,i),电荷(Q,q),电压(U,u)等物理量描述其 中的过程。 电路理论主要用于计算电路中各器件的端子电流和 端子间的电压，一般不涉及内部发生的物理过程。 2。不是实际电路而是它们的电路模型 在一定假设条件下，可用足以反映其中电磁性质的理 想电路元件或它们的组合模拟实际电路中的器件。 电路模型：是由理想电路元件用“理想导线”相互连接而成。 理想电路元件：是具有某种确定的电磁性质的假想元件， 是一种理想化的模型并具有精确的数学定义， 是组成电路模型的最小单元
三。电路理论的研究对象 1。电路中发生的电磁现象 用电流（I,i)，电荷(Q,q)，电压(U,u)等物理量描述其 中的过程。 电路理论主要用于计算电路中各器件的端子电流和 端子间的电压，一般不涉及内部发生的物理过程。 2。不是实际电路,而是它们的电路模型 在一定假设条件下，可用足以反映其中电磁性质的理 想电路元件或它们的组合模拟实际电路中的器件。 电路模型：是由理想电路元件用“理想导线”相互连接而成。 理想电路元件：是具有某种确定的电磁性质的假想元件， 是一种理想化的模型并具有精确的数学定义， 是组成电路模型的最小单元

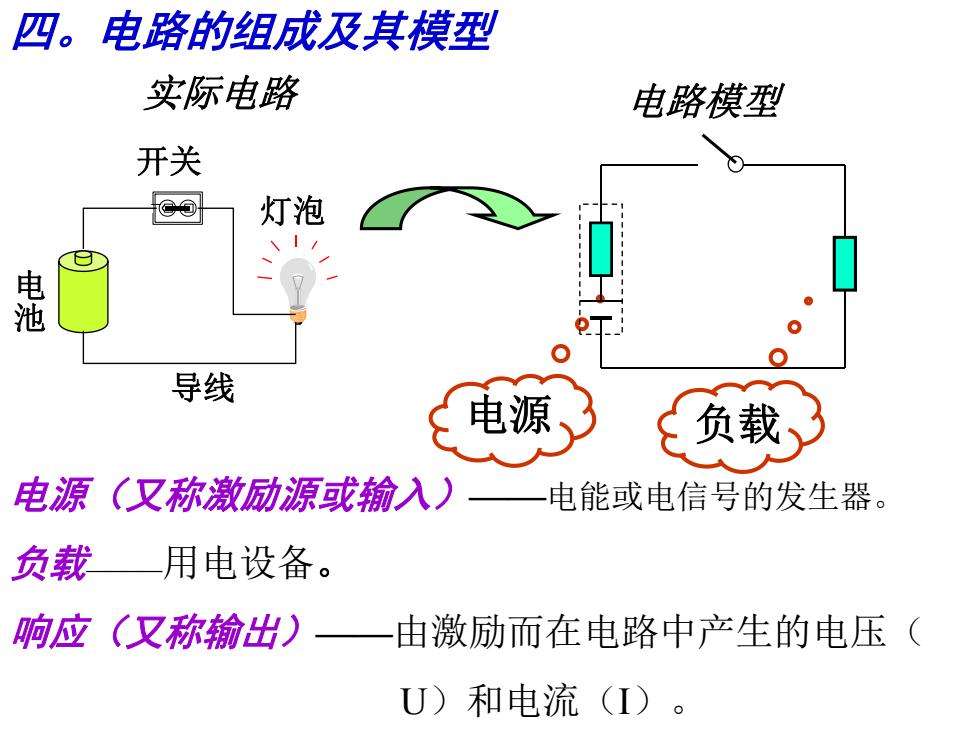

四。电路的组成及其模型 实际电路 电路模型 开关 灯泡 鼎 导线 电源 负载 电源（又称激励源或输入） 电能或电信号的发生器。 负载一用电设备。 响应（又称输出） 一由激励而在电路中产生的电压( U)和电流(I)
电源 负载 实际电路 电路模型 电源（又称激励源或输入）——电能或电信号的发生器。 负载————用电设备。 响应（又称输出）——由激励而在电路中产生的电压（ U）和电流（I）。 四。电路的组成及其模型 1 0B A S E -Tw a lp la te 导线 电 池 开关 灯泡
