主要内容 中东理子大军 8.1绕线转子异步电机转子变频控制原理 8.2绕线转子异步电机转子变频控制的四种基本工况 8.3绕线转子异步电机转子变频串级调速系统 8.4绕线转子异步电机转子变频双馈控制系统 电气与电子工程学院自动化系
电气与电子工程学院自动化系 8.1 绕线转子异步电机转子变频控制原理 8.2 绕线转子异步电机转子变频控制的四种基本工况 8.3 绕线转子异步电机转子变频串级调速系统 8.4 绕线转子异步电机转子变频双馈控制系统 主要内容

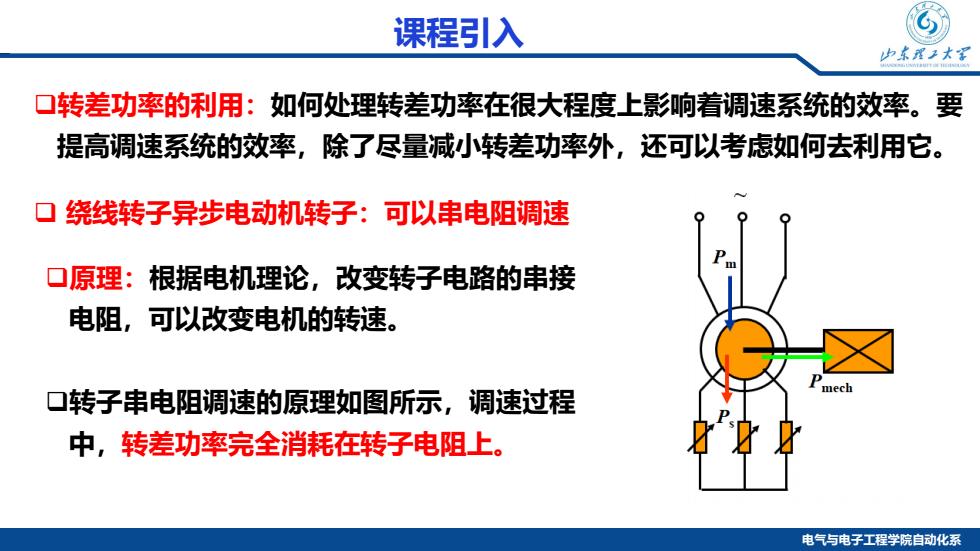

课程引入 中东程子大军 口转差功率的利用:如何处理转差功率在很大程度上影响着调速系统的效率。要 提高调速系统的效率,除了尽量减小转差功率外,还可以考虑如何去利用它。 口绕线转子异步电动机转子:可以串电阻调速 口原理:根据电机理论,改变转子电路的串接 电阻,可以改变电机的转速。 mec 口转子串电阻调速的原理如图所示,调速过程 中,转差功率完全消耗在转子电阻上。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 课程引入 转差功率的利用:如何处理转差功率在很大程度上影响着调速系统的效率。要 提高调速系统的效率,除了尽量减小转差功率外,还可以考虑如何去利用它。 绕线转子异步电动机转子:可以串电阻调速 原理:根据电机理论,改变转子电路的串接 电阻,可以改变电机的转速。 转子串电阻调速的原理如图所示,调速过程 中,转差功率完全消耗在转子电阻上
课程引入 中东理子大军 ▣绕线转子异步电动机转子:可以串交流附加电动势调速 口在转子绕组回路中引入一个可控的交流附 乃定子功率 加电动势Ead来代替外接电阻,附加电 动势的幅值和频率与交流电压UR相同, M 3 相位与转子电动势E相反,则它对转子 Er=sEr 电流的作用与外接电阻是相同的,附加电 P转差功率 动势将会吸收原先消耗在外接电阻上的转 绕线型异步电动机转子附加电动势的原理图 差功率。串级调速系统 电气与电子工程学院自动化系
电气与电子工程学院自动化系 课程引入 绕线转子异步电动机转子:可以串交流附加电动势调速 在转子绕组回路中引入一个可控的交流附 加电动势 Eadd 来代替外接电阻,附加电 动势的幅值和频率与交流电压 UR 相同, 相位与转子电动势 Er 相反 ,则它对转子 电流的作用与外接电阻是相同的,附加电 动势将会吸收原先消耗在外接电阻上的转 差功率。 串级调速系统

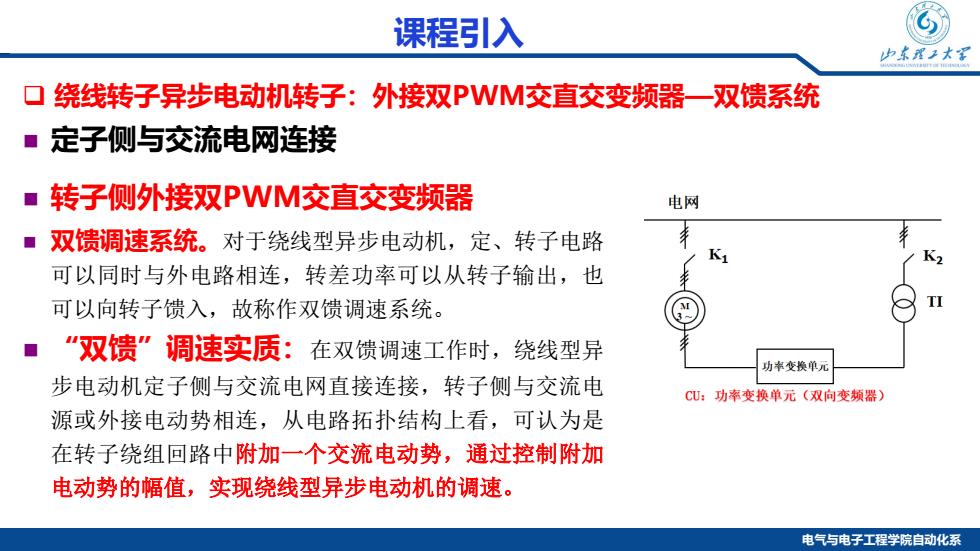

课程引入 山求理子大军 口绕线转子异步电动机转子:外接双PWM交直交变频器一双馈系统 ■定子侧与交流电网连接 转子侧外接双PWM交直交变频器 电网 双馈调速系统。对于绕线型异步电动机,定、转子电路 可以同时与外电路相连,转差功率可以从转子输出,也 可以向转子馈入,故称作双馈调速系统。 ,“双馈”调速实质:在双馈调速工作时,绕线型异 功卡变换单元 步电动机定子侧与交流电网直接连接,转子侧与交流电 CU:功率变换单元(双向变频器) 源或外接电动势相连,从电路拓扑结构上看,可认为是 在转子绕组回路中附加一个交流电动势,通过控制附加 电动势的幅值,实现绕线型异步电动机的调速。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 课程引入 定子侧与交流电网连接 转子侧外接双PWM交直交变频器 双馈调速系统。对于绕线型异步电动机,定、转子电路 可以同时与外电路相连,转差功率可以从转子输出,也 可以向转子馈入,故称作双馈调速系统。 “双馈”调速实质:在双馈调速工作时,绕线型异 步电动机定子侧与交流电网直接连接,转子侧与交流电 源或外接电动势相连,从电路拓扑结构上看,可认为是 在转子绕组回路中附加一个交流电动势,通过控制附加 电动势的幅值,实现绕线型异步电动机的调速。 绕线转子异步电动机转子:外接双PWM交直交变频器—双馈系统
8.1.1 异步电机转子附加电动势的作用 山东理子大军 口转子电路的频率是转差频率。当转子侧与电力电子装置连接时,改变转子侧 外接的电动势,可以控制转差频率,同时控制转子侧输出或输入的电功率, 只增加不多的转子电路损耗。 口异步电机运行时其转子相电动势为 M E,=SEro Er=sEro (8-1) 式中:S一异步电动机的转差率; E。一绕线转子异步电动机在转子不动时的相电动势,或称转子开路 电动势,也就是转子额定相电压值。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 8.1.1 异步电机转子附加电动势的作用 异步电机运行时其转子相电动势为 式中: s — 异步电动机的转差率; Er0 — 绕线转子异步电动机在转子不动时的相电动势,或称转子开路 电动势,也就是转子额定相电压值。 r r0 E = sE (8-1) 转子电路的频率是转差频率。当转子侧与电力电子装置连接时,改变转子侧 外接的电动势,可以控制转差频率,同时控制转子侧输出或输入的电功率, 只增加不多的转子电路损耗
