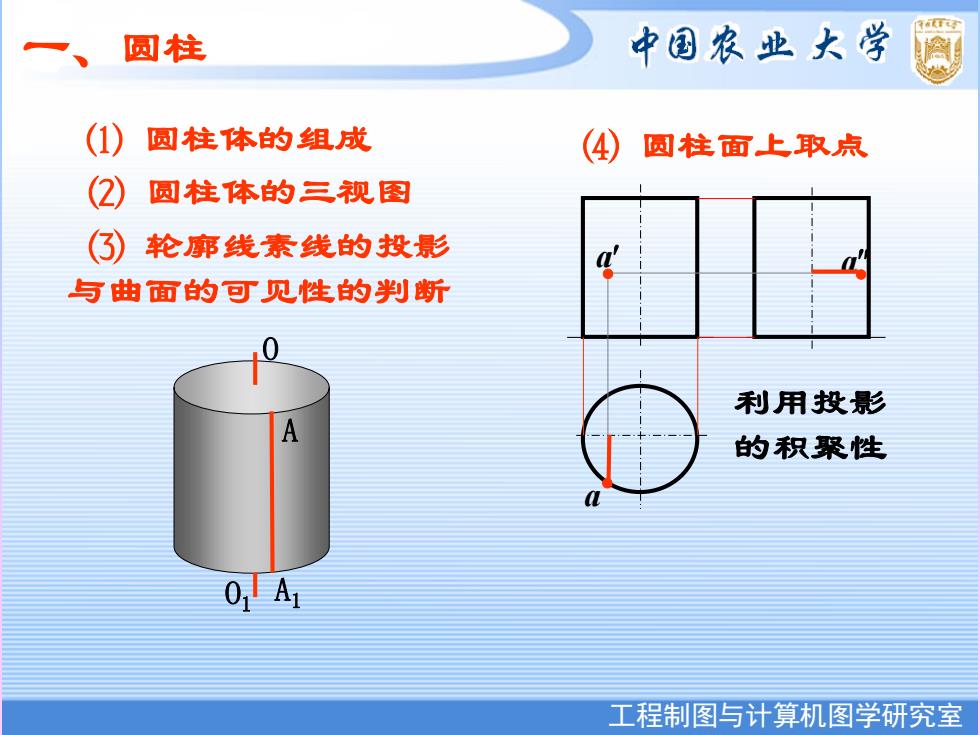

圆柱 中国农业大学 (1) 圆柱体的组成 (④) 圆柱面上取点 (2) 圆柱体的三视图 (③)轮廓线素线的投影 与曲面的可见性的判断 利用投影 A 的积聚性 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 一、圆柱 ⑶ 轮廓线素线的投影 与曲面的可见性的判断 ⑷ 圆柱面上取点 ⚫ a ⚫ a ⚫ a A1 A O O1 利用投影 的积聚性 ⑵ 圆柱体的三视图 ⑴ 圆柱体的组成

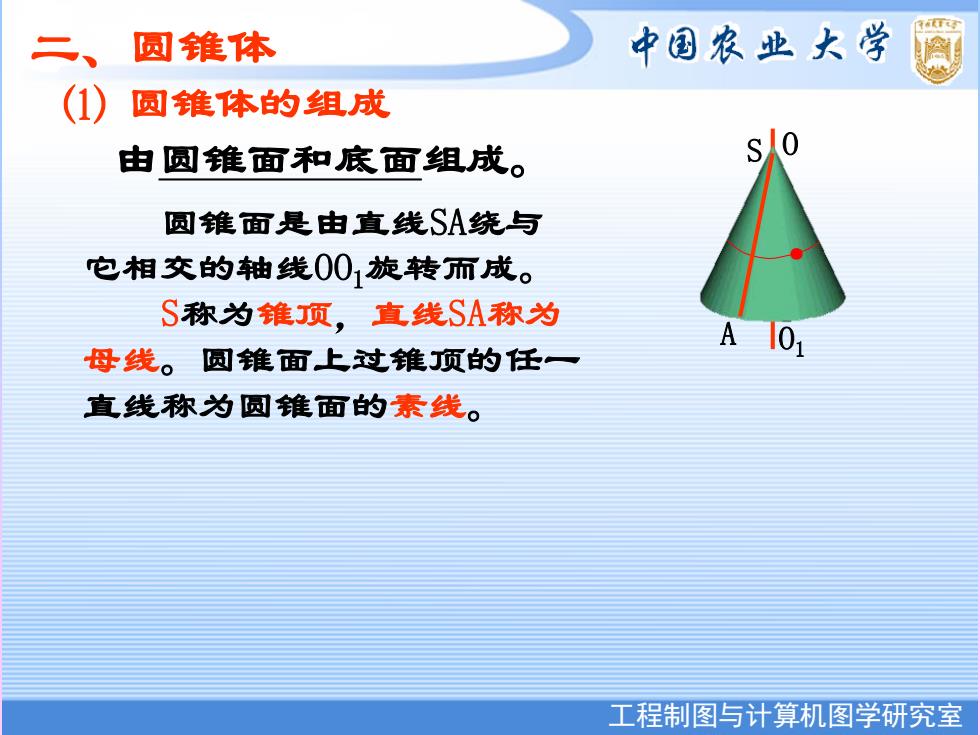

二 圆锥体 中国农业大学 (1) 圆锥体的组成 由圆锥面和底面组成。 S0 圆锥面是由直线SA绕与 它相交的轴线001旋转而成。 S称为锥顶，直线SA称为 母线。圆锥面上过锥顶的任一 A101 直线称为圆锥面的素线。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 圆锥面是由直线SA绕与 它相交的轴线OO1旋转而成。 S称为锥顶，直线SA称为 母线。圆锥面上过锥顶的任一 直线称为圆锥面的素线。 O1 O ⑴ 圆锥体的组成 二、圆锥体 ● 由圆锥面和底面组成。 S A
