《机械制图与CAD基础》课程教学大纲 The Machinery Graphics and the basis of CAD

《机械制图与CAD基础》教学大纲 一、课程基本情况 课程名称：机械制图与CAD基础 The Machinery Graphics and the basis ofCAD 课程编号： 课程总学时：48（其中，讲课28，上机20） 课程学分：3 课程分类： 必修 开课学期： 开课单位：信息与电气工程学院工程制图与计算机绘图教研室) 适用专业：机械类各专业 所需先修课：画法几何与技术制图基础和计算机基础 课程负责人：李丽 二、课程内容简介（中英文对照） 机械制图与CAD基础是工程制图系列课程的机械制图部分，是机械类和近机类各专业 必修的专业基础课，教授学生机械零部件设计的表达方法和相关标准规定，标准件和常用件 的规定画法等内容。它将工程制图与现代计算机技术融为一体，培养学生计算机绘图的实际 能力。本课程的学科知识是学生在后续课程和以后的工作实践中分析问题的基础：交流技术 思想、表达设计成果的工具。是面向机械设计需要的应用基础课程。 难点和重点在于先修课一画法几何与技术制图基础一的理论与工程应用的紧密结 合。 本课程的主要内容包括零件图、装配图的表达方法、绘制和阅读：标准件和常用件的画 法和选用；相关国家标准等。另外，进一步实践训练计算机绘制工程图样和三维实体造型。 The Machinery Graphics and the basis of CAD is a part of the engineering graphies,is an essentl,fundamental and required major cours for the Mechanical Engineering undergraduate student.The presentation of the device and its parts,including bolts,screws,gears,spring and so on,and the items of the national standard are mentioned in the course.The skill of the computer drawing is trained supported by learning the principal of the computer graphics.The technology and knowledge mentioned in the course are not only the foundation of the other courses and engineering design,but aso are toos of and showing the research.Soitisan engineering course for the machinery design. The difficulties and the emphasis are combining the methods mentioned in the course.the Descriptive Geometry and the fundamental of Technical Graphics,with the application of

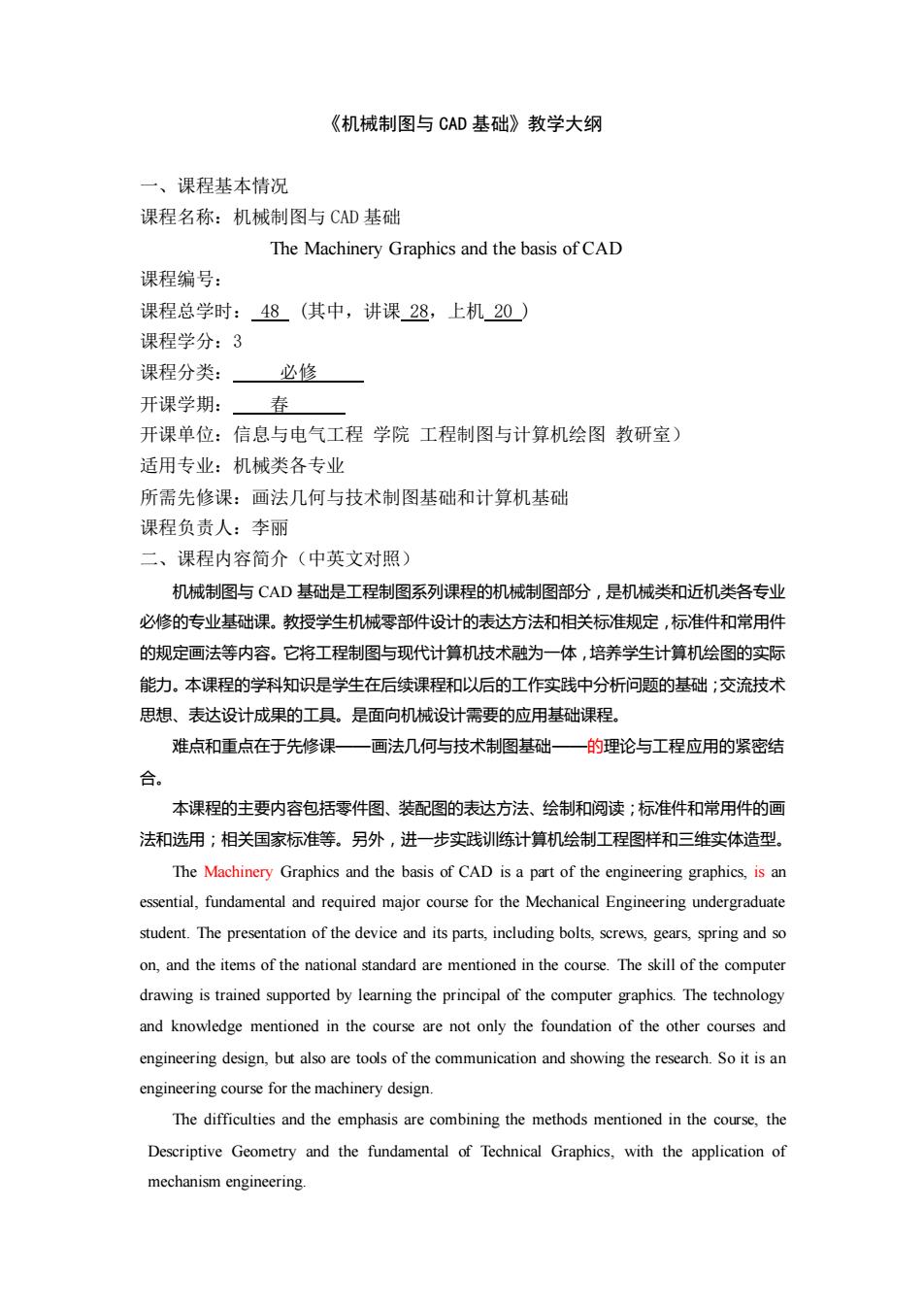

《机械制图与 CAD 基础》教学大纲 一、课程基本情况 课程名称：机械制图与 CAD 基础 The Machinery Graphics and the basis of CAD 课程编号： 课程总学时： 48 (其中，讲课 28，上机 20 ) 课程学分：3 课程分类： 必修 开课学期： 春 开课单位：信息与电气工程 学院 工程制图与计算机绘图 教研室） 适用专业：机械类各专业 所需先修课：画法几何与技术制图基础和计算机基础 课程负责人：李丽 二、课程内容简介（中英文对照） 机械制图与 CAD 基础是工程制图系列课程的机械制图部分，是机械类和近机类各专业 必修的专业基础课。教授学生机械零部件设计的表达方法和相关标准规定，标准件和常用件 的规定画法等内容。它将工程制图与现代计算机技术融为一体，培养学生计算机绘图的实际 能力。本课程的学科知识是学生在后续课程和以后的工作实践中分析问题的基础；交流技术 思想、表达设计成果的工具。是面向机械设计需要的应用基础课程。 难点和重点在于先修课——画法几何与技术制图基础——的理论与工程应用的紧密结 合。 本课程的主要内容包括零件图、装配图的表达方法、绘制和阅读；标准件和常用件的画 法和选用；相关国家标准等。另外，进一步实践训练计算机绘制工程图样和三维实体造型。 The Machinery Graphics and the basis of CAD is a part of the engineering graphics, is an essential, fundamental and required major course for the Mechanical Engineering undergraduate student. The presentation of the device and its parts, including bolts, screws, gears, spring and so on, and the items of the national standard are mentioned in the course. The skill of the computer drawing is trained supported by learning the principal of the computer graphics. The technology and knowledge mentioned in the course are not only the foundation of the other courses and engineering design, but also are tools of the communication and showing the research. So it is an engineering course for the machinery design. The difficulties and the emphasis are combining the methods mentioned in the course, the Descriptive Geometry and the fundamental of Technical Graphics, with the application of mechanism engineering

The course includes the skill of the drawing and reading of the technology graphics of part and assembly,the standard elements selection,and the application of the national standard Additionally,the computer drawing and 3D-solid modeling are disciplined. 三、各部分教学纲要（无实验、实习的课程，不写以下第2部分；纯实验、实习 课程，不写以下第1部分) 1、课堂讲授部分教学内容要点、基本要求及学时数等： 第一章零件图(8学时) 零件图的作用和内容；零件的视图选择及尺寸标注；零件的常见工艺结构；表面粗糙度 代号及其标注方法、极限与配合的概念及标注方法；零件测绘；读零件图的方法步骤；零件 的构型设计；利用AutoCAD绘制零件图。做一个零件的测绘和表达练习。 要求了解零件图的作用与内容，能绘制和阅读中等复杂程度的零件图（视图不少于4 个)，尺寸标注完全、清渐：能注写已知的表面粗糙度符号、极限偏差代号，了解零件的常 见工艺结构，掌握AutoCAD绘制零件图的方法。 第二章标准件与常用件(6学时) 螺纹的形成及要素，常见螺纹的种类，螺纹及其连接的规定画法和标注；常用紧固件的 规定标记及画法；键连接的画法及规定标记；直齿圆柱齿轮及其啮合的画法；各种标准件的 查表方法。 要求堂握常用的螺纹和耀纹紧固件及其连接的画法和标注堂棍标准直齿圆柱齿轮及甘 啮合的规定画法。 第三章装配图(12学时) 装配图的作用和内容，装配图的规定画法和特殊画法；装配图的视图选择；装配图的尺 寸标注和技术要求；装配图中的序号与明细栏；部件测绘方法与装配图的画法；装配图的读 图；由装配图拆画零件图的方法；计算机拼画装配图的方法以及在计算机上拆画零件图的方 法 要求了解装配图的作用，掌握绘制装配图的方法和步骤。在装配图的表达上能完整、清 晰地表示工作原理、装配关系，并熟悉装配图上的一些特殊表示法。了解装配图上尺寸的意 义。掌握阅读装配图的方法；借助有关说明资料，能看懂一般机械装置的装配图（包括工作 原理，运动情况，装配关系等，能正确阅读装配图，掌握由装配图拆画零件图的要领。在 教师指导下，能根据功用和装配关系，确定所画零件的结构形状及大小。掌握计算机绘制装 配图以及在计算机上拆画季件图的方法 重点是简单装配体拼画和读装配图。内容与后续的测绘课程有机衔接。 第四章计算机绘图基础(4学时)

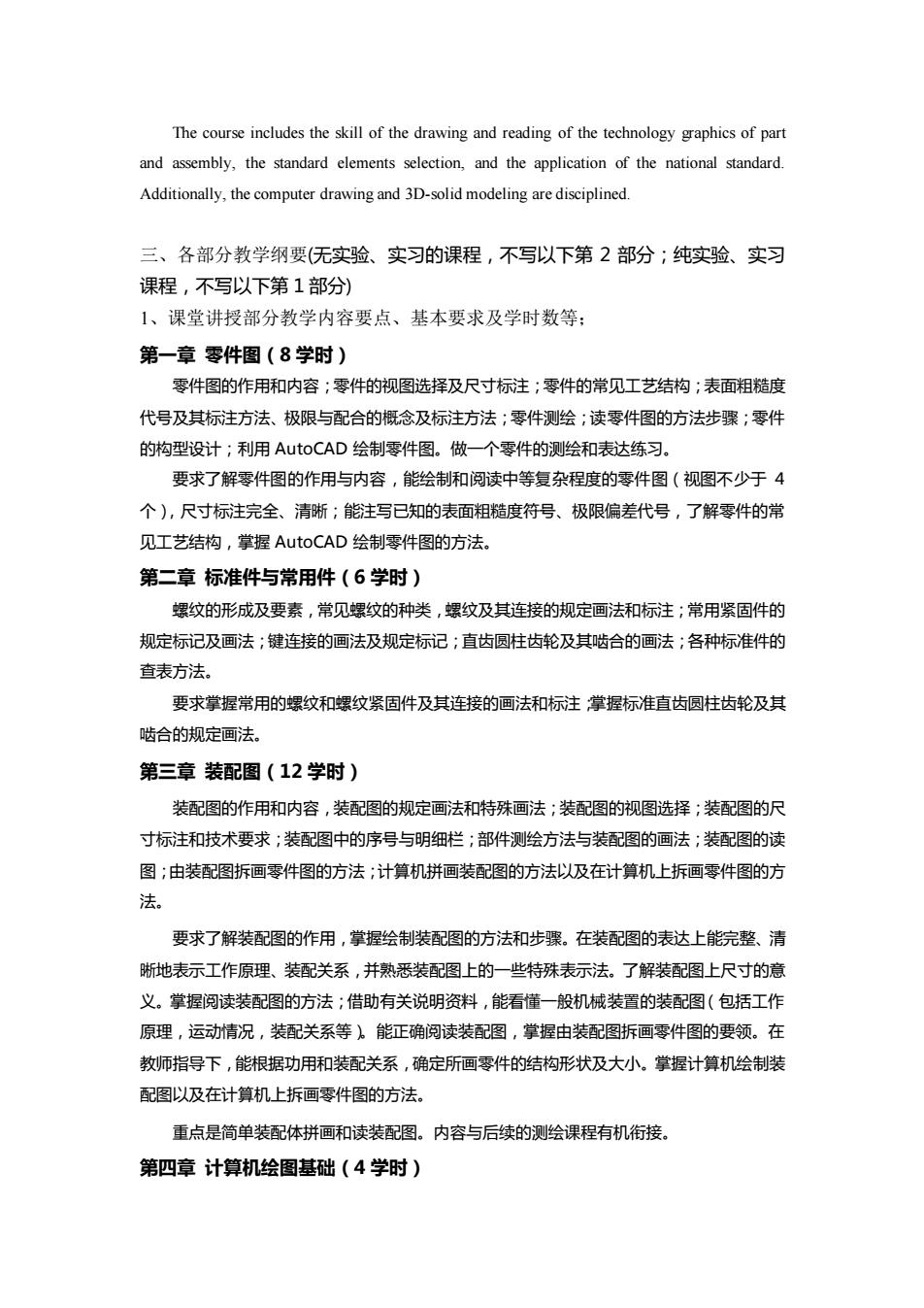

The course includes the skill of the drawing and reading of the technology graphics of part and assembly, the standard elements selection, and the application of the national standard. Additionally, the computer drawing and 3D-solid modeling are disciplined. 三、各部分教学纲要(无实验、实习的课程，不写以下第 2 部分；纯实验、实习 课程，不写以下第 1 部分) 1、课堂讲授部分教学内容要点、基本要求及学时数等； 第一章 零件图（8 学时） 零件图的作用和内容；零件的视图选择及尺寸标注；零件的常见工艺结构；表面粗糙度 代号及其标注方法、极限与配合的概念及标注方法；零件测绘；读零件图的方法步骤；零件 的构型设计；利用 AutoCAD 绘制零件图。做一个零件的测绘和表达练习。 要求了解零件图的作用与内容，能绘制和阅读中等复杂程度的零件图（视图不少于 4 个），尺寸标注完全、清晰；能注写已知的表面粗糙度符号、极限偏差代号，了解零件的常 见工艺结构，掌握 AutoCAD 绘制零件图的方法。 第二章 标准件与常用件（6 学时） 螺纹的形成及要素，常见螺纹的种类，螺纹及其连接的规定画法和标注；常用紧固件的 规定标记及画法；键连接的画法及规定标记；直齿圆柱齿轮及其啮合的画法；各种标准件的 查表方法。 要求掌握常用的螺纹和螺纹紧固件及其连接的画法和标注；掌握标准直齿圆柱齿轮及其 啮合的规定画法。 第三章 装配图（12 学时） 装配图的作用和内容，装配图的规定画法和特殊画法；装配图的视图选择；装配图的尺 寸标注和技术要求；装配图中的序号与明细栏；部件测绘方法与装配图的画法；装配图的读 图；由装配图拆画零件图的方法；计算机拼画装配图的方法以及在计算机上拆画零件图的方 法。 要求了解装配图的作用，掌握绘制装配图的方法和步骤。在装配图的表达上能完整、清 晰地表示工作原理、装配关系，并熟悉装配图上的一些特殊表示法。了解装配图上尺寸的意 义。掌握阅读装配图的方法；借助有关说明资料，能看懂一般机械装置的装配图（包括工作 原理，运动情况，装配关系等）。能正确阅读装配图，掌握由装配图拆画零件图的要领。在 教师指导下，能根据功用和装配关系，确定所画零件的结构形状及大小。掌握计算机绘制装 配图以及在计算机上拆画零件图的方法。 重点是简单装配体拼画和读装配图。内容与后续的测绘课程有机衔接。 第四章 计算机绘图基础（4 学时）

计算机绘图的发展历史与技术现状，计算机绘图系统的组成及其应用：AutoCAD的基 本操作，常用图形对像的绘制与编辑，文本样式与尺寸标注样式的设置与使用，图块及其属 性的定义与使用，图案填充的定义与使用，AutoCAD的三维显示功能，体素定义生成立体 及其他规则立体，立体的集合运算，AutoCAD的图形灯印样式与图纸输出。 要求了解计算机绘图的发展及其工程中的应用现状，熟练掌握AutoCAD对掾的绘制、 编辑方法和主要功能的使用，能绘制格类工程图样。 三维造型的基本概念系统支持的主要立体造型空间几何元素的定义命令和常用方法： 三维编辑和运算等功能介绍。 重点是基础方法的掌握和训陈，熟练操作在测绘课程完成 2、实验、实习部分教学内容与要求 由于计算机绘图技术的真正掌握并达到实用水平必须以充分的实践为基础，而零件图与 装配图的教学也须采用理论与实践相结合的方法进行，因此实验部分教学内容即是二者的结 合，并采用计算机上机绘图的方式来完成。上机时间共计34个学时，设计成8个实验： 实验1：初识AutoCAD(2学时) 实验目的：掌握AutoCAD的基本知识和基本操作；了解学习AutoCAD的绘图方法， 思路与技巧；能第恰当地运用基本绘图和编辑命令绘制简单图形。 实验内容：熟悉AutoCAD绘图系统用的户界面、绘图环境的设置和常用命令，了解绘 制一个图形所必需的过程步骤：启动、调用命令、存盘、退出以及建立新文件的方法：学会 使用和设置绘图辅助工具：图形显示控制、极轴追踪和目标捕捉：完成规定练习一至练习十 实验2：AutoCAD绘制平面图形(2学时) 实验目的：掌握用绘图区域（图幅人图层、图层颜色、线型及其比例因子等基本命令 来设置绘图环境，进一步掌握捕捉、目标捕捉、栅格、正交等辅助绘图工具。掌握中英文文 本样式的设置，并能在图中注写汉字。 实验内容：绘制一张A3图幅平面图形，并包括图框、标题栏及标题栏中文字， 实验3：绘制组合体三视围(4学时) 实验目的：进一步掌握AutoCAD绘制和编辑图形的命令，设置绘图环境：掌握尺寸样 式的设置方法：掌握绘制三视图和标注尺寸的基本方法和技巧。 实验内容：绘制一张A3幅面的组合体三视图并标注尺寸.。 (1)零件图12学时，其中讲课8学时，上机4学时： (2)计算机绘图12学时，其中上课4学时，上机8学时： (3)标准件与常用件6学时，其中讲课4学时，上机2学时： (4)装配图18学时，其中讲课12学时，上机6学时。 实验4：AutoCAD绘制零件图(4学时) 实验目的：掌握应用AutoCAD绘制剖视图，以及零件图的绘制方法，学习AutoCAD

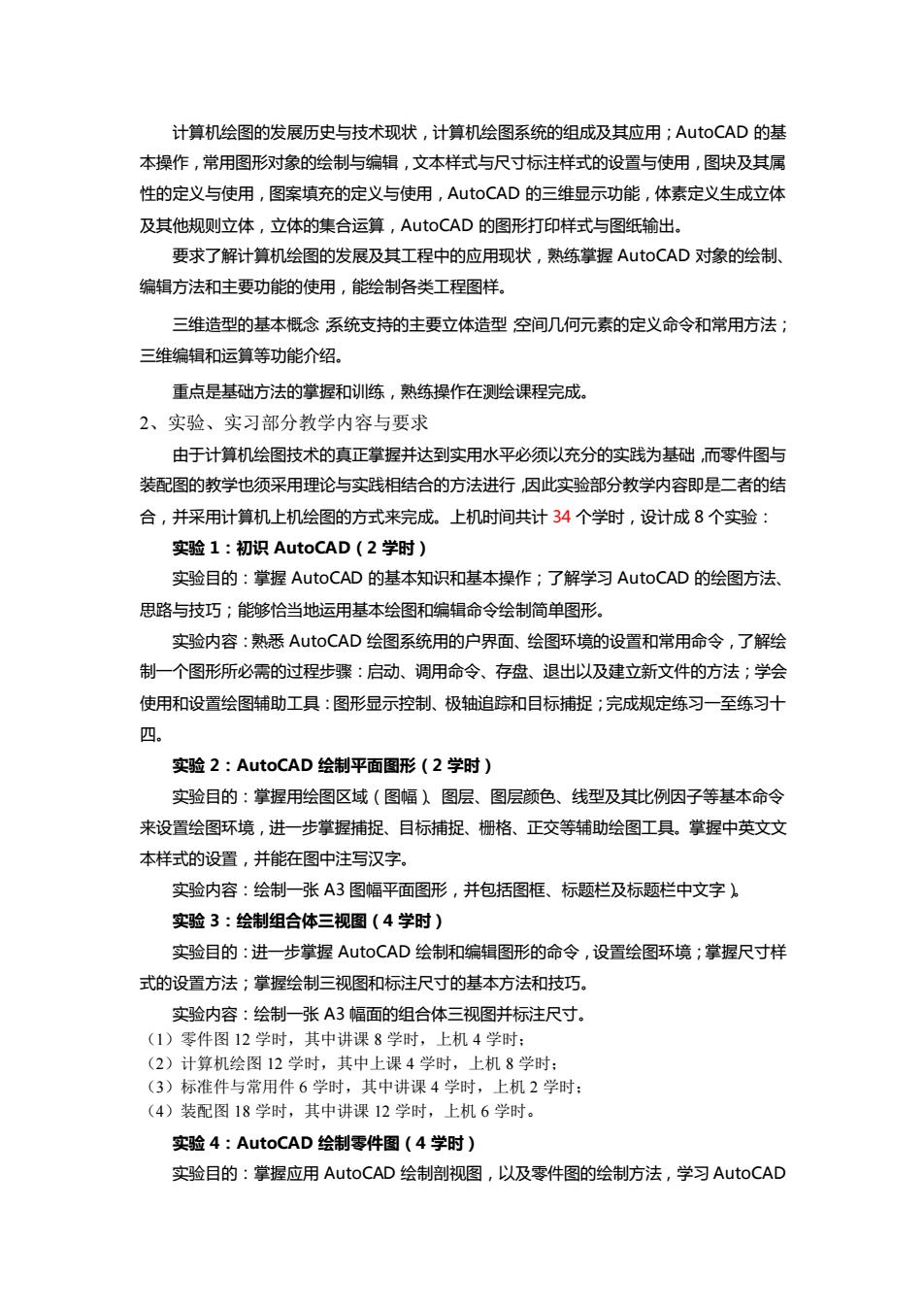

计算机绘图的发展历史与技术现状，计算机绘图系统的组成及其应用；AutoCAD 的基 本操作，常用图形对象的绘制与编辑，文本样式与尺寸标注样式的设置与使用，图块及其属 性的定义与使用，图案填充的定义与使用，AutoCAD 的三维显示功能，体素定义生成立体 及其他规则立体，立体的集合运算，AutoCAD 的图形打印样式与图纸输出。 要求了解计算机绘图的发展及其工程中的应用现状，熟练掌握 AutoCAD 对象的绘制、 编辑方法和主要功能的使用，能绘制各类工程图样。 三维造型的基本概念；系统支持的主要立体造型；空间几何元素的定义命令和常用方法； 三维编辑和运算等功能介绍。 重点是基础方法的掌握和训练，熟练操作在测绘课程完成。 2、实验、实习部分教学内容与要求 由于计算机绘图技术的真正掌握并达到实用水平必须以充分的实践为基础，而零件图与 装配图的教学也须采用理论与实践相结合的方法进行，因此实验部分教学内容即是二者的结 合，并采用计算机上机绘图的方式来完成。上机时间共计 34 个学时，设计成 8 个实验： 实验 1：初识 AutoCAD（2 学时） 实验目的：掌握 AutoCAD 的基本知识和基本操作；了解学习 AutoCAD 的绘图方法、 思路与技巧；能够恰当地运用基本绘图和编辑命令绘制简单图形。 实验内容：熟悉 AutoCAD 绘图系统用的户界面、绘图环境的设置和常用命令，了解绘 制一个图形所必需的过程步骤：启动、调用命令、存盘、退出以及建立新文件的方法；学会 使用和设置绘图辅助工具：图形显示控制、极轴追踪和目标捕捉；完成规定练习一至练习十 四。 实验 2：AutoCAD 绘制平面图形（2 学时） 实验目的：掌握用绘图区域（图幅）、图层、图层颜色、线型及其比例因子等基本命令 来设置绘图环境，进一步掌握捕捉、目标捕捉、栅格、正交等辅助绘图工具。掌握中英文文 本样式的设置，并能在图中注写汉字。 实验内容：绘制一张 A3 图幅平面图形，并包括图框、标题栏及标题栏中文字）。 实验 3：绘制组合体三视图（4 学时） 实验目的：进一步掌握 AutoCAD 绘制和编辑图形的命令，设置绘图环境；掌握尺寸样 式的设置方法；掌握绘制三视图和标注尺寸的基本方法和技巧。 实验内容：绘制一张 A3 幅面的组合体三视图并标注尺寸。 （1）零件图 12 学时，其中讲课 8 学时，上机 4 学时； （2）计算机绘图 12 学时，其中上课 4 学时，上机 8 学时； （3）标准件与常用件 6 学时，其中讲课 4 学时，上机 2 学时； （4）装配图 18 学时，其中讲课 12 学时，上机 6 学时。 实验 4：AutoCAD 绘制零件图（4 学时） 实验目的：掌握应用 AutoCAD 绘制剖视图，以及零件图的绘制方法，学习 AutoCAD

图块及其属性的定义与使用；熟练标注尺寸和注写技术要求：掌握一些绘图技巧。 实验内容：绘制测绘零件：叉架的零件工作图一张，学时为4学时。 实验5：在AutoCAD中绘制装配图(5学时) 实验目的：学习应用AutoCAD绘制装配图的基本过程和方法，掌握应用AutoCAD绘 制装配图的基本步骤，掌握装配图中配合尺寸的设定及标注；掌握装配图中指引线、序号的 画法；学习带基点的粘贴及复制方法，掌握接触面与定位面的概念。 实验内容：利用已有零件图拼画简单装配图，含有主要螺纹连接。 实验7：在AutoCAD中由装配图拆画零件图(3学时) 实验目的：学习并掌握在AutoCAD环境下由装配图拆画零件图的方法，熟练掌握各种 零件的视图选择、表达方法及零件图的尺寸、粗糙度、极限与配合的标注；熟练掌握计算机 绘图的图纸输出。进一步掌握AutoCAD的绘图技巧，提高绘图速度。 实验内容：本实验由计算机绘制的混合箱、尾架、机用虎钳（任选其一，或由教师指定） 拆画指定零件的零件图。 四、使用教材的名称、主编人、出版社、出版时间及版次及主要参考书名 称。 使用教材： 《现代工程制图基础》第二版，主编：李丽、张彦娥，中国农业出版社，2006年。 《机械制图及计算机绘图》，主编：陈忠良、边欣，中国农业出版社，2004年， 《机械制图及计算机绘图习题集》，主编：吴红丹、陈忠良，中国农业出版社，2004 年。 《计算机绘图实验指导》，主编：李丽，中国农业出版社，2005年。 主要参考书： 《画法几何及工程制图》第四版，主编：中国纺织大学工程图学教研室，上海科学技术 出版社。 《机械制图》第四版，刘朝儒等主编，高等教育出版社（国家级面向二十一世纪课程优 秀教材， 《图学基础教程》，谭建菜等编，高等教育出版社（国家级面向二十一世纪课程优秀教 材 执笔人：李丽 审定人：张彦娥

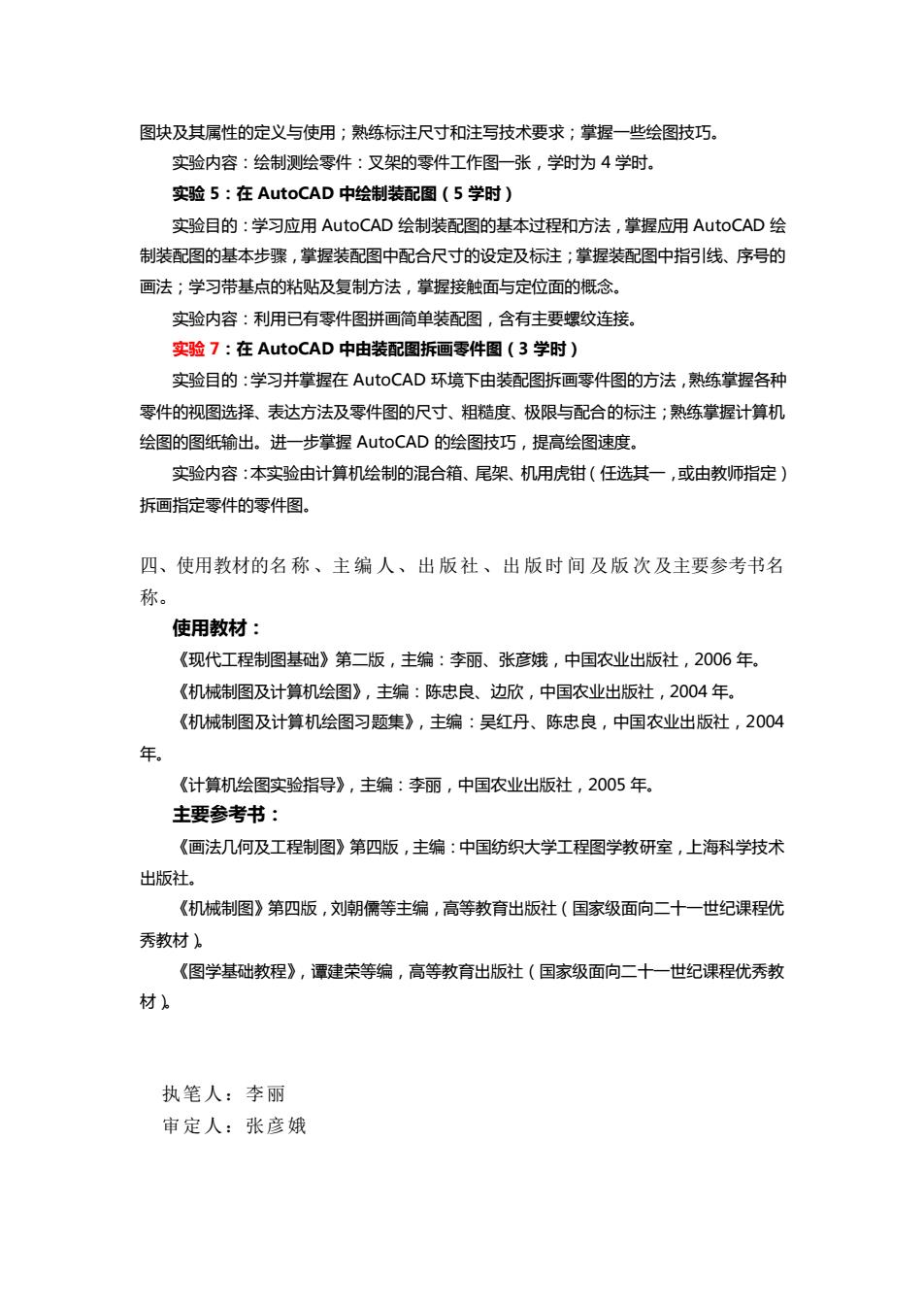

图块及其属性的定义与使用；熟练标注尺寸和注写技术要求；掌握一些绘图技巧。 实验内容：绘制测绘零件：叉架的零件工作图一张，学时为 4 学时。 实验 5：在 AutoCAD 中绘制装配图（5 学时） 实验目的：学习应用 AutoCAD 绘制装配图的基本过程和方法，掌握应用 AutoCAD 绘 制装配图的基本步骤，掌握装配图中配合尺寸的设定及标注；掌握装配图中指引线、序号的 画法；学习带基点的粘贴及复制方法，掌握接触面与定位面的概念。 实验内容：利用已有零件图拼画简单装配图，含有主要螺纹连接。 实验 7：在 AutoCAD 中由装配图拆画零件图（3 学时） 实验目的：学习并掌握在 AutoCAD 环境下由装配图拆画零件图的方法，熟练掌握各种 零件的视图选择、表达方法及零件图的尺寸、粗糙度、极限与配合的标注；熟练掌握计算机 绘图的图纸输出。进一步掌握 AutoCAD 的绘图技巧，提高绘图速度。 实验内容：本实验由计算机绘制的混合箱、尾架、机用虎钳（任选其一，或由教师指定） 拆画指定零件的零件图。 四、使用教材的名 称 、主 编 人、出 版社 、出 版时 间 及版 次及主要参考书名 称。 使用教材： 《现代工程制图基础》第二版，主编：李丽、张彦娥，中国农业出版社，2006 年。 《机械制图及计算机绘图》，主编：陈忠良、边欣，中国农业出版社，2004 年。 《机械制图及计算机绘图习题集》，主编：吴红丹、陈忠良，中国农业出版社，2004 年。 《计算机绘图实验指导》，主编：李丽，中国农业出版社，2005 年。 主要参考书： 《画法几何及工程制图》第四版，主编：中国纺织大学工程图学教研室，上海科学技术 出版社。 《机械制图》第四版，刘朝儒等主编，高等教育出版社（国家级面向二十一世纪课程优 秀教材）。 《图学基础教程》，谭建荣等编，高等教育出版社（国家级面向二十一世纪课程优秀教 材）。 执笔人：李丽 审定人：张彦娥
