《机械制图与计算机绘图》课程PPT教学课件（画法几何及工程制图基础）第十二讲 立体投影

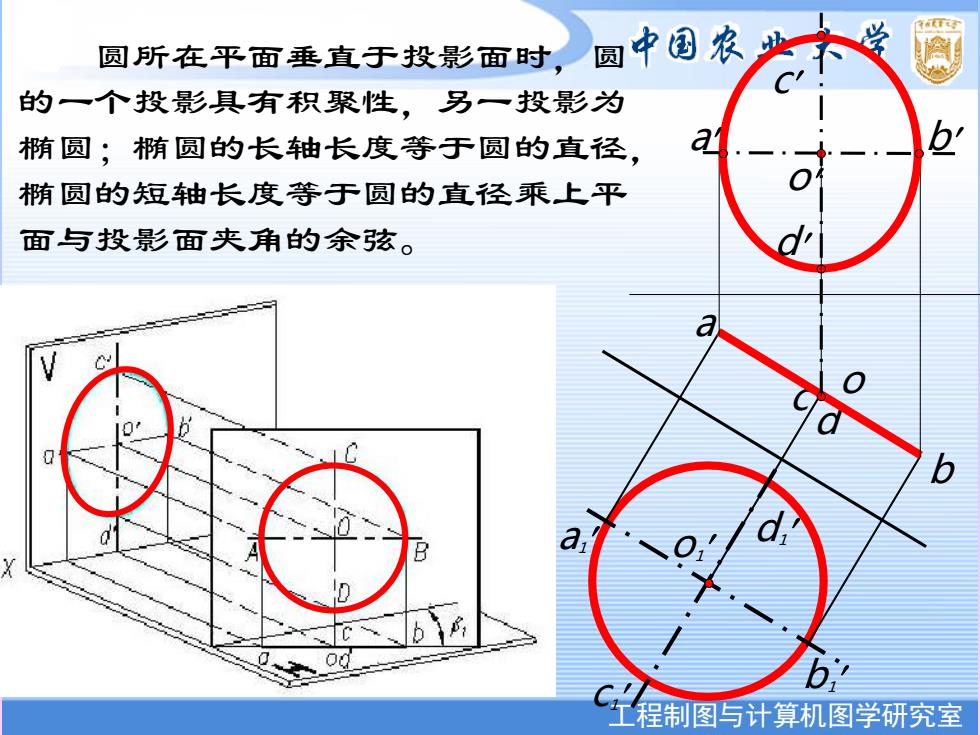

圆所在平面垂直于投影面时，圆中国农 学 的一个投影具有积聚性，另一投影为 椭圆；椭圆的长轴长度等于圆的直径， a 椭圆的短轴长度等于圆的直径乘上平 面与投影面夹角的余弦。 d B b} 土程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 圆所在平面垂直于投影面时，圆 的一个投影具有积聚性，另一投影为 椭圆；椭圆的长轴长度等于圆的直径， 椭圆的短轴长度等于圆的直径乘上平 面与投影面夹角的余弦。 a o c b d o a b c d a1 o1   b1  c1  d1 

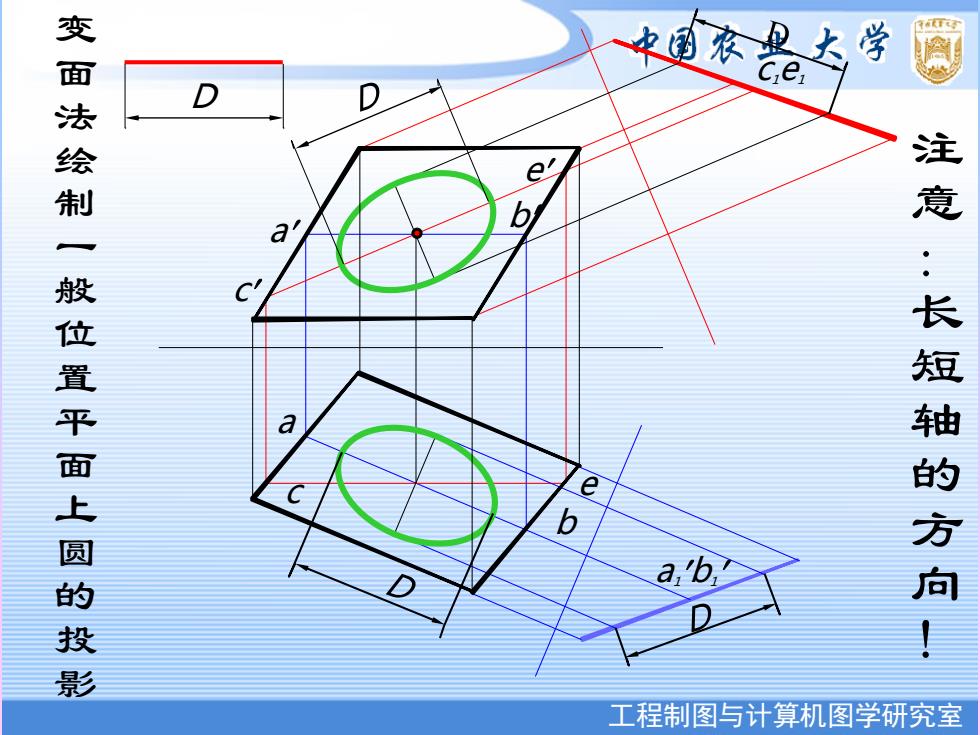

园交墨学 D 变面法绘制般位置平面上圆的投 a a e 注意：长短轴的方向 a,b 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 变面法绘制一般位置平面上圆的投影 注意：长短轴的方向！ D a a b b c e c  e  a1 b1  c1e1

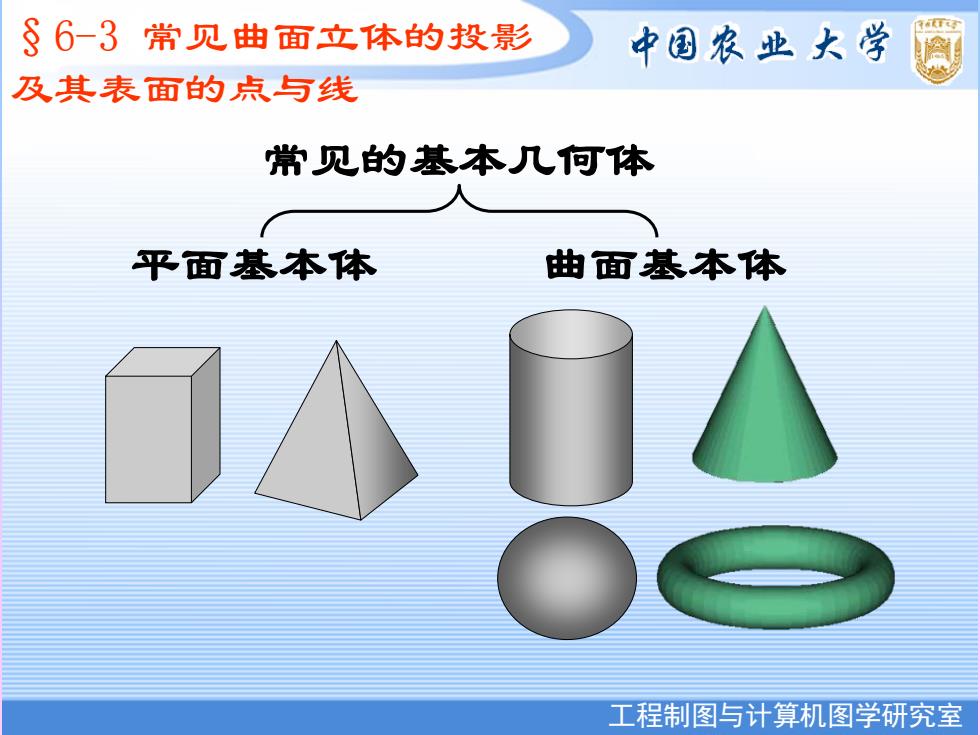

§6-3常见曲面立体的投影 中国农业大学 及其表面的点与线 常见的基本几何体 平面基本体 曲面基本体 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 §6-3 常见曲面立体的投影 及其表面的点与线 常见的基本几何体 平面基本体 曲面基本体

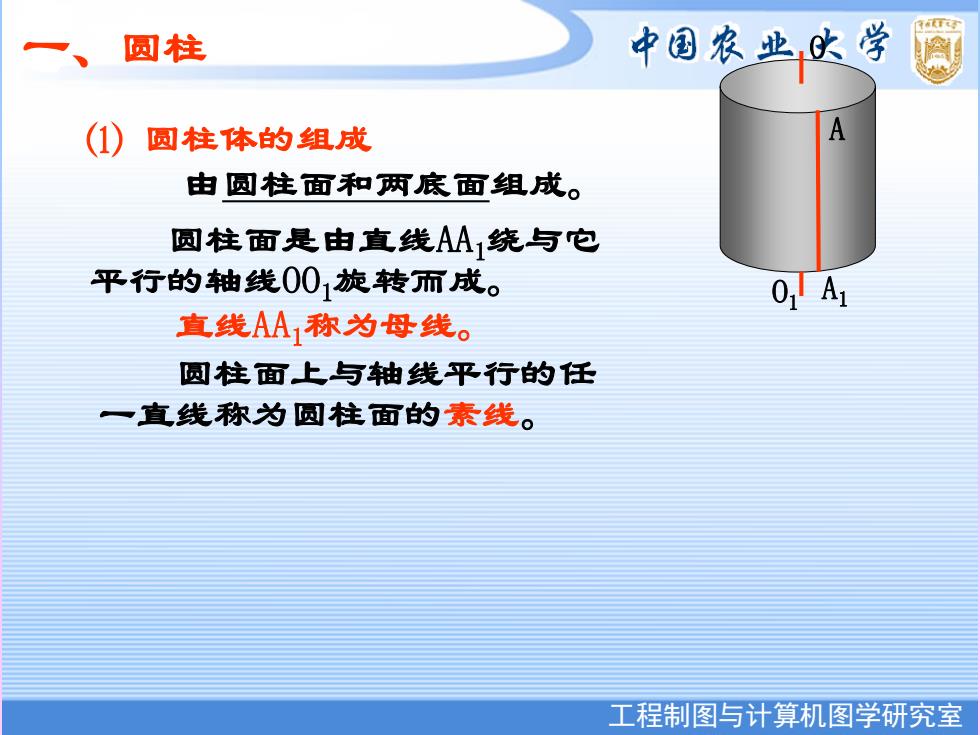

圆柱 中国农业，必学 (①) 圆柱体的组成 由圆柱面和两底面组成。 圆柱面是由直线AA1绕与它 平行的轴线001旋转而成。 0A1 直线AA1称为母线。 圆柱面上与轴线平行的任 一直线称为圆柱面的素线。 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 一、圆柱 圆柱面上与轴线平行的任 一直线称为圆柱面的素线。 ⑴ 圆柱体的组成 由圆柱面和两底面组成。 圆柱面是由直线AA1绕与它 平行的轴线OO1旋转而成。 A1 A O O1 直线AA1称为母线

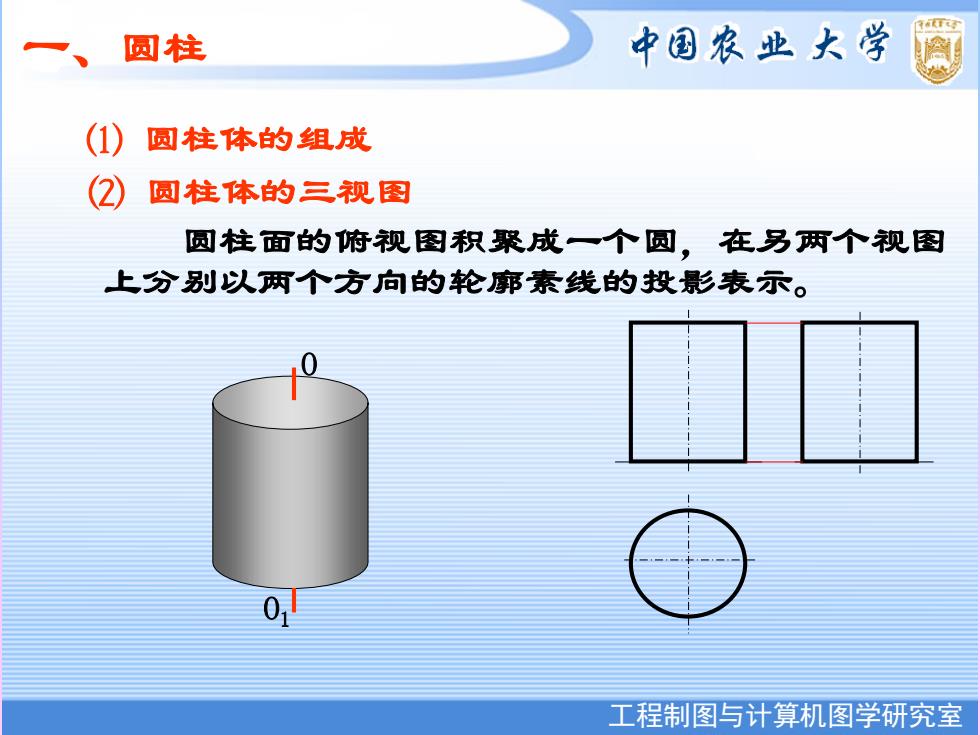

圆柱 中国农业大学 (1) 圆柱体的组成 (2) 圆柱体的三视图 圆柱面的俯视图积聚成一个圆，在另两个视图 上分别以两个方向的轮廓素线的投影表示。 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 圆柱面的俯视图积聚成一个圆，在另两个视图 上分别以两个方向的轮廓素线的投影表示。 一、圆柱 ⑵ 圆柱体的三视图 ⑴ 圆柱体的组成 O O1
