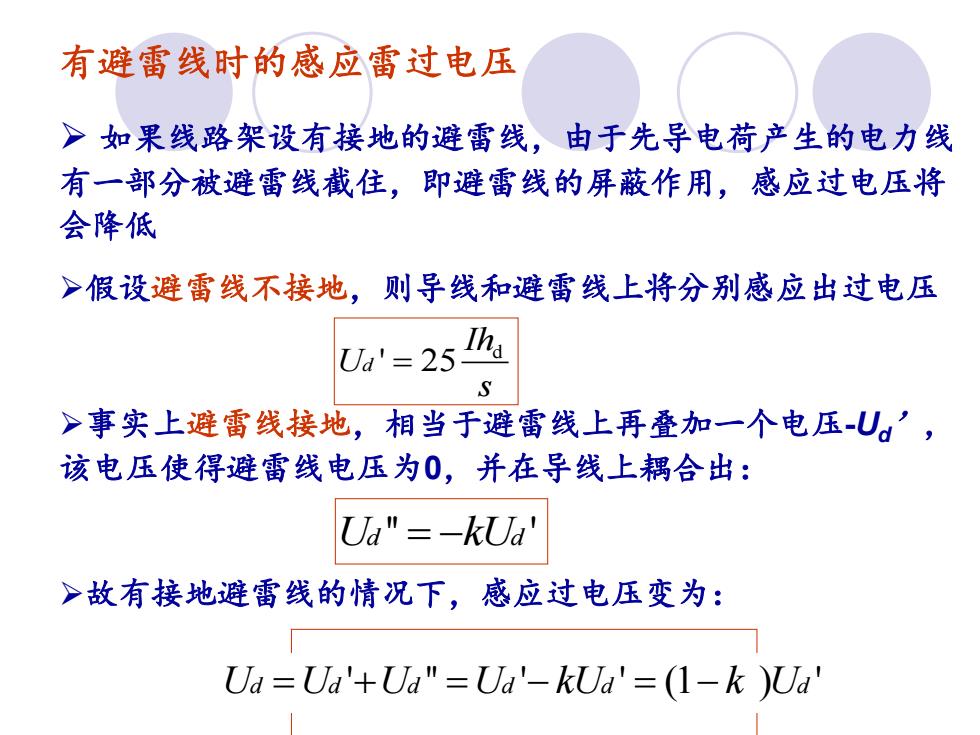

有避雷线时的感应雷过电压>如果线路架设有接地的避雷线，由于先导电荷产生的电力线有一部分被避雷线截住，即避雷线的屏蔽作用，感应过电压将会降低>假设避雷线不接地：则导线和避雷线上将分别感应出过电压IhUa'=25S>事实上避雷线接地，相当于避雷线上再叠加一个电压-U。该电压使得避雷线电压为0，并在导线上耦合出：Ua"=-kUad>故有接地避雷线的情况下，感应过电压变为：Ua=Ua'+Ua"=Ua'-kUa'=(l-k)Ud
有避雷线时的感应雷过电压 ➢ 如果线路架设有接地的避雷线，由于先导电荷产生的电力线 有一部分被避雷线截住，即避雷线的屏蔽作用，感应过电压将 会降低 ➢假设避雷线不接地，则导线和避雷线上将分别感应出过电压 ➢事实上避雷线接地，相当于避雷线上再叠加一个电压-Ud ’ ， 该电压使得避雷线电压为0，并在导线上耦合出： ➢故有接地避雷线的情况下，感应过电压变为： U U U U kU k U d d d d d d = + = − = − ' '' ' ' (1 ) ' d d ' 25 Ih U s = U kU d d '' ' = −

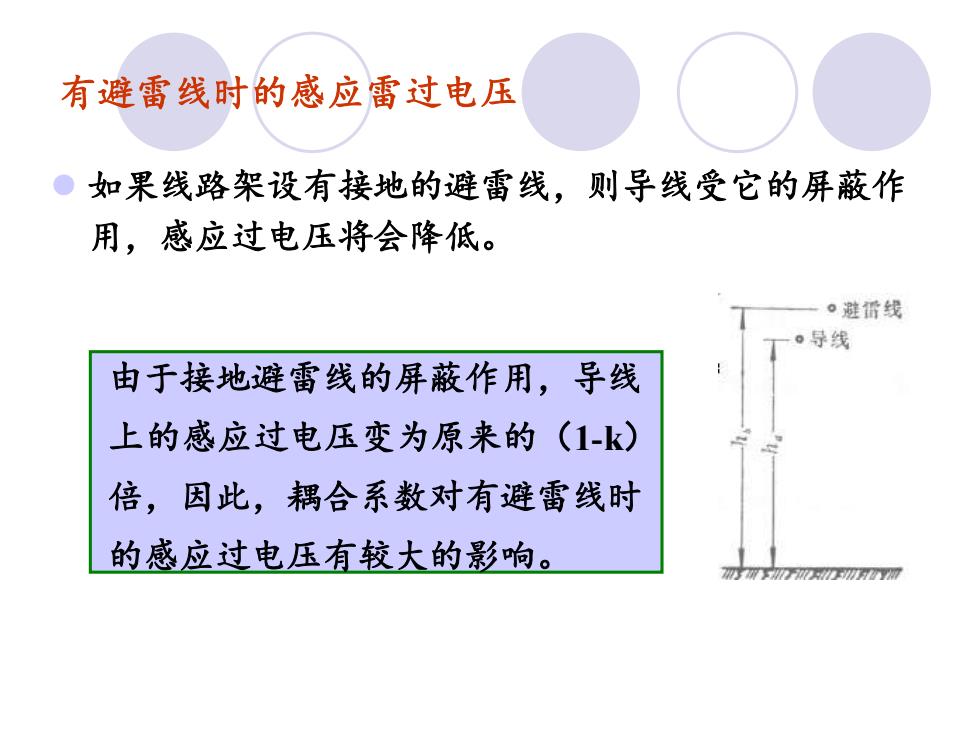

有避雷线时的感应雷过电压如果线路架设有接地的避雷线，则导线受它的屏蔽作用，感应过电压将会降低。避蛋线。导线由于接地避雷线的屏蔽作用，导线上的感应过电压变为原来的（1-k）倍，因此，耦合系数对有避雷线时的感应过电压有较大的影响
有避雷线时的感应雷过电压 ⚫ 如果线路架设有接地的避雷线，则导线受它的屏蔽作 用，感应过电压将会降低。 由于接地避雷线的屏蔽作用，导线 上的感应过电压变为原来的（1-k） 倍，因此，耦合系数对有避雷线时 的感应过电压有较大的影响

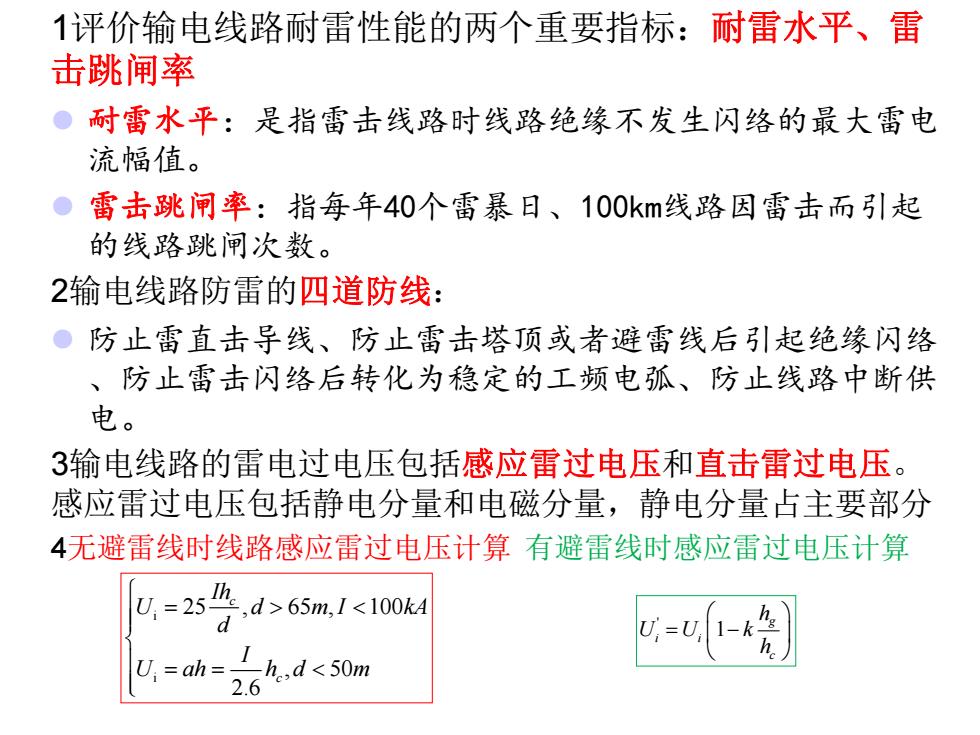

耐雷水平、雷1评价输电线路耐雷性能的两个重要指标：击跳闸率耐雷水平：是指雷击线路时线路绝缘不发生闪络的最大雷电流幅值。雷击跳闸率：指每年40个雷暴日、100km线路因雷击而引起的线路跳闸次数。2输电线路防雷的四道防线防止雷直击导线、防止雷击塔顶或者避雷线后引起绝缘闪络、防止雷击闪络后转化为稳定的工频电弧、防止线路中断供电。3输电线路的雷电过电压包括感应雷过电压和直击雷过电压感应雷过电压包括静电分量和电磁分量，静电分量占主要部分4无避雷线时线路感应雷过电压计算有避雷线时感应雷过电压计算U,=25/h,d>65m,I<100kAU,=li-kdhU, = ah =h.,d<50m2.6
1评价输电线路耐雷性能的两个重要指标：耐雷水平、雷 击跳闸率 ⚫ 耐雷水平：是指雷击线路时线路绝缘不发生闪络的最大雷电 流幅值。 ⚫ 雷击跳闸率：指每年40个雷暴日、100km线路因雷击而引起 的线路跳闸次数。 2输电线路防雷的四道防线： ⚫ 防止雷直击导线、防止雷击塔顶或者避雷线后引起绝缘闪络 、防止雷击闪络后转化为稳定的工频电弧、防止线路中断供 电。 3输电线路的雷电过电压包括感应雷过电压和直击雷过电压。 感应雷过电压包括静电分量和电磁分量，静电分量占主要部分 4无避雷线时线路感应雷过电压计算 有避雷线时感应雷过电压计算 i i 25 , 65 , 100 , 50 2.6 c c Ih U d m I kA d I U ah h d m = = = ' 1 g i i c h U U k h = −

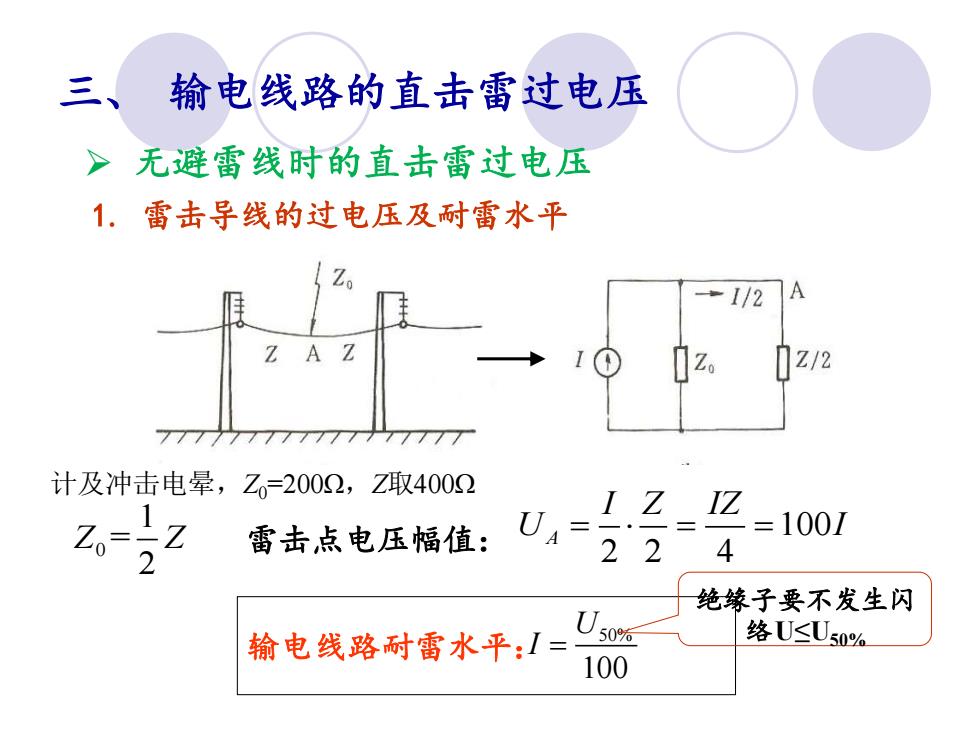

三、输电线路的直击雷过电压无避雷线时的直击雷过电压雷击导线的过电压及耐雷水平Zo-1/2ZZA1Z/27777777T计及冲击电晕，Z=200Q，Z取400Q1ZIZ= 1001==Z雷击点电压幅值：2242绝缘子要不发生闪U 50%络U≤U50%输电线路耐雷水平：I=100
三、 输电线路的直击雷过电压 ➢ 无避雷线时的直击雷过电压 雷击点电压幅值： 100 2 2 4 A I Z IZ U I = = = 输电线路耐雷水平： 50% 100 U I = 1. 雷击导线的过电压及耐雷水平 绝缘子要不发生闪 络U≤U50% 0 1 = 2 Z Z 计及冲击电晕，Z0=200Ω，Z取400Ω
例）110kV线路，钢管杆，铁横担，每串绝缘子为7个X-4.5，其正冲击50%放电电压为U50%=100+84.5m。其中m为每串绝缘子个数，求线路的直击雷耐雷水平。U50% =100±84.5x7 = 692kVU 50%: 6.92kA耐雷水平100直击雷的耐雷水平很低，故采用避雷线来大大减少雷直击于导线的情况是很重要的措施
【例】110kV线路，钢管杆，铁横担，每串绝缘子为7个 X-4.5，其正冲击50%放电电压为U50%=100+84.5m。其 中m为每串绝缘子个数，求线路的直击雷耐雷水平。 U kV 50% = + = 100 84.5 7 692 50% 6.92 100 U 耐雷水平 I kA = = 直击雷的耐雷水平很低，故采用避雷线来大大 减少雷直击于导线的情况是很重要的措施
