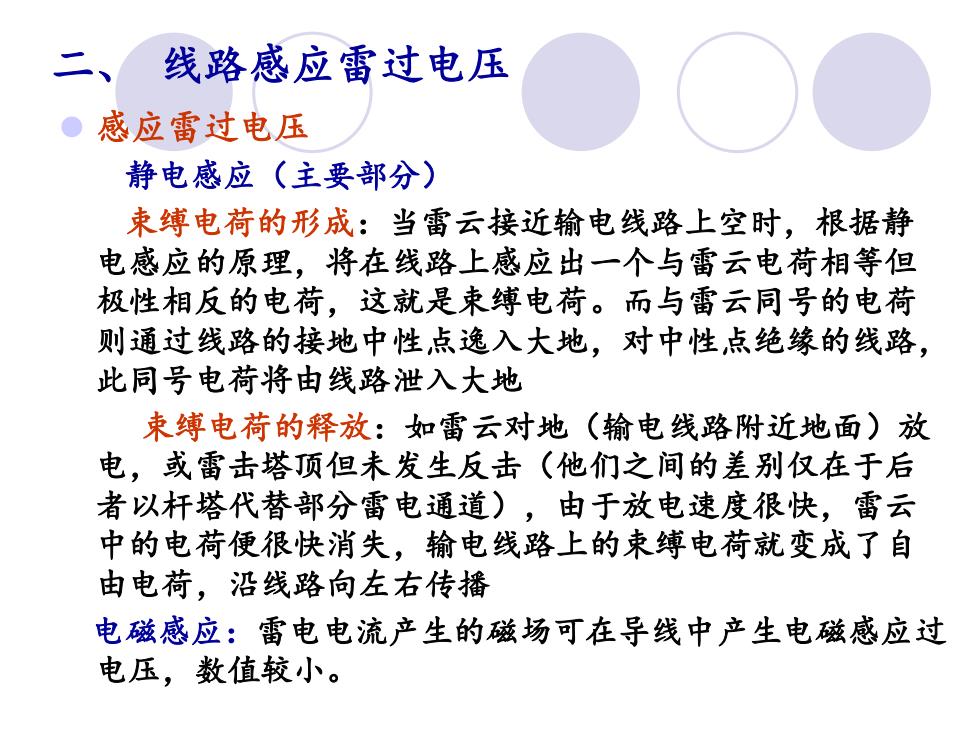

线路感应雷过电压感应雷过电压静电感应（主要部分）束缚电荷的形成：当雷云接近输电线路上空时，根据静电感应的原理，将在线路上感应出一个与雷云电荷相等但极性相反的电荷，这就是束缚电荷。而与雷云同号的电荷则通过线路的接地中性点逸入大地，对中性点绝缘的线路，此同号电荷将由线路泄入大地束缚电荷的释放：如雷云对地（输电线路附近地面）放电，或雷击塔顶但未发生反击（他们之间的差别仅在于后者以杆塔代替部分雷电通道），由于放电速度很快，雷云中的电荷便很快消失，输电线路上的束缚电荷就变成了自由电荷，沿线路向左右传播电磁感应：雷电电流产生的磁场可在导线中产生电磁感应过电压，数值较小
⚫ 感应雷过电压 静电感应（主要部分） 束缚电荷的形成：当雷云接近输电线路上空时，根据静 电感应的原理，将在线路上感应出一个与雷云电荷相等但 极性相反的电荷，这就是束缚电荷。而与雷云同号的电荷 则通过线路的接地中性点逸入大地，对中性点绝缘的线路， 此同号电荷将由线路泄入大地 束缚电荷的释放：如雷云对地（输电线路附近地面）放 电，或雷击塔顶但未发生反击（他们之间的差别仅在于后 者以杆塔代替部分雷电通道），由于放电速度很快，雷云 中的电荷便很快消失，输电线路上的束缚电荷就变成了自 由电荷，沿线路向左右传播 电磁感应：雷电电流产生的磁场可在导线中产生电磁感应过 电压，数值较小。 二、 线路感应雷过电压
感应雷过电压T先导放电主放电导线导线hailhdx4LsKsa)b)图感应留过电压形成示意图ha一导线高度s一雷击电与导线间的距离
感应雷过电压 先导放电 主放电
東缚电荷的形成和分布静电场突然消失静电分量电磁分量主放电产生脉冲磁场外部防馨系统引下线地网
静电场突然消失 静电分量 主放电产生脉冲磁场 电磁分量 束缚电荷的形成和分布

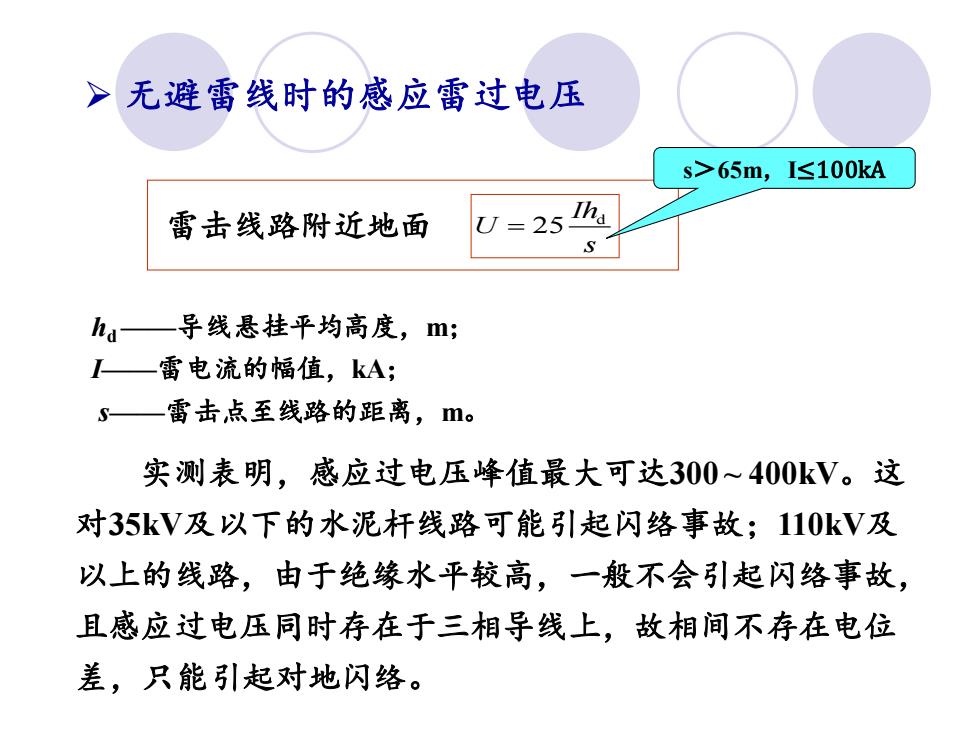

>无避雷线时的感应雷过电压s>65m,≤100kAU = 25 Iha雷击线路附近地面Sha一导线悬挂平均高度，m;宝雷电流的幅值，kA；雷击点至线路的距离，m。S实测表明，感应过电压峰值最大可达300～400kV。这对35kV及以下的水泥杆线路可能引起闪络事故：110kV及以上的线路，由于绝缘水平较高，一般不会引起闪络事故且感应过电压同时存在于三相导线上，故相间不存在电位差，只能引起对地闪络
➢ 无避雷线时的感应雷过电压 实测表明，感应过电压峰值最大可达300 ~ 400kV。这 对35kV及以下的水泥杆线路可能引起闪络事故；110kV及 以上的线路，由于绝缘水平较高，一般不会引起闪络事故， 且感应过电压同时存在于三相导线上，故相间不存在电位 差，只能引起对地闪络。 hd ——导线悬挂平均高度，m； I——雷电流的幅值，kA； s——雷击点至线路的距离，m。 雷击线路附近地面 d 25 Ih U s = s＞65m，I≤100kA

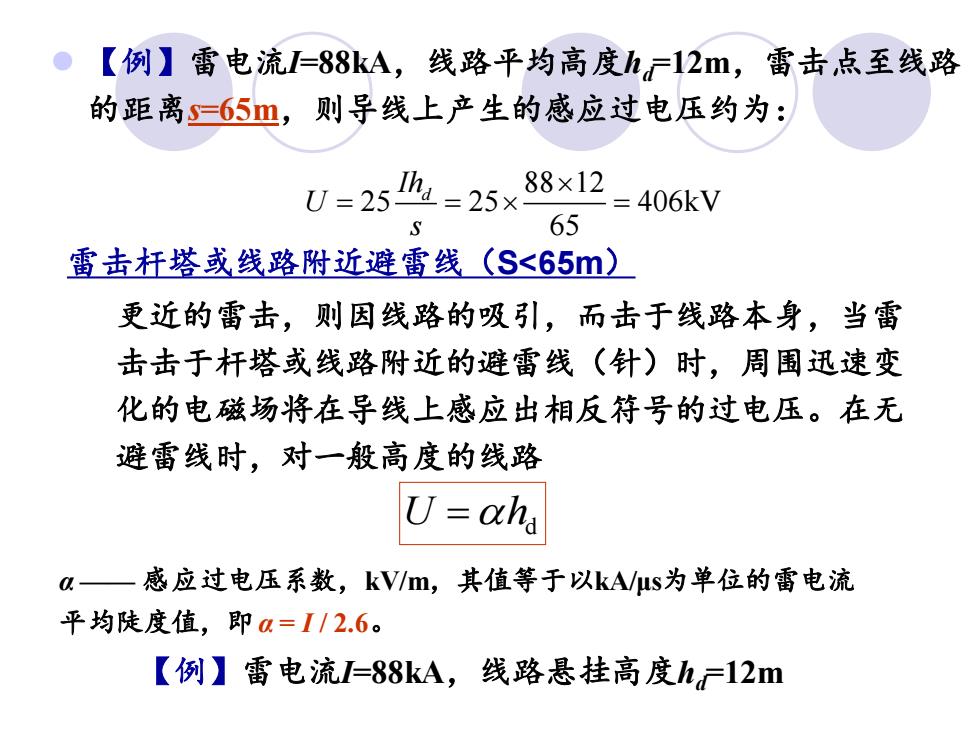

【例】雷电流I=88kA，线路平均高度h12m，雷击点至线路的距离s=65m，则导线上产生的感应过电压约为：88×12IhU = 25=25x=406kV65s雷击杆塔或线路附近避雷线（S<65m）更近的雷击，则因线路的吸引，而击于线路本身，当雷击击于杆塔或线路附近的避雷线（针）时，周围迅速变化的电磁场将在导线上感应出相反符号的过电压。在无避雷线时，对一般高度的线路U=αhd一感应过电压系数，kV/m，其值等于以kA/us为单位的雷电流a平均陡度值，即α=1 /2.6。【例】雷电流I=88kA，线路悬挂高度h12m
⚫ 【例】雷电流I=88kA，线路平均高度hd=12m，雷击点至线路 的距离s=65m，则导线上产生的感应过电压约为： 更近的雷击，则因线路的吸引，而击于线路本身，当雷 击击于杆塔或线路附近的避雷线（针）时，周围迅速变 化的电磁场将在导线上感应出相反符号的过电压。在无 避雷线时，对一般高度的线路 U h = d 【例】雷电流I=88kA，线路悬挂高度hd=12m 雷击杆塔或线路附近避雷线（S<65m） α —— 感应过电压系数，kV/m，其值等于以kA/μs为单位的雷电流 平均陡度值，即α = I / 2.6。 88 12 25 25 406kV 65 d Ih U s = = =
