第八讲计算机辅助测试技术复习要求1、了解与计算机辅助测试有关的计算机总线、接口技术：常用的总线标准。2、掌握计算机辅助测试系统的特点、基本硬件组成，各部分的作用；3、了解微机辅助测试系统设计的内容（软件、硬件）、一般步骤；一名词解释2）A/D转换3）D/A转换4）采样5）量化1）数据采集8）总线9）接口6）编码7）采样保持电路10）内总线11）外总线13）并行总线12）芯片总线14）串行总线15）“软面板”16）数字滤波17）标度变换18）虚拟仪器二填空题1、计算机辅助压力测试系统主要由等几部分组成。转换为：微机控制2、微机测试时，关键是将转换为时，必须将3、计算机模拟信号输入子系统（数据采集系统）主要由是核心元件。等部分组成，其中等部分组成，其中4、计算机模拟信号输出子系统主要由是核心元件。5、在计算机辅助测试系统中，是计算机与工程测试设备连接的桥梁。6、多路模拟开关是的电子开关。目前，在计算机数据采集系统中常采用多路模拟开关。和7、A/D转换过程包括其实质是8、采样定理是指：9、A/D、D/A转换器最主要的技术指标是10、使用A/D转换器中，不仅要估计有用信号的幅值，还应考虑信号中含有的

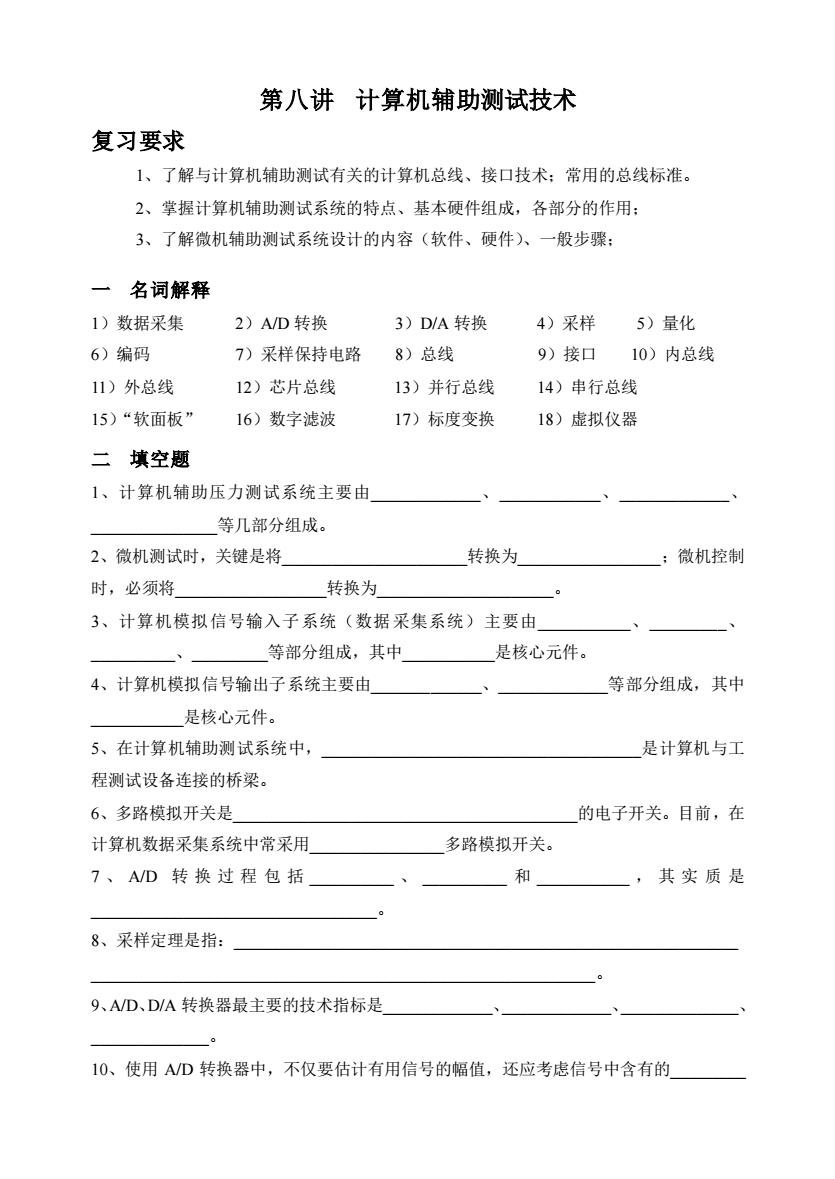

第八讲 计算机辅助测试技术 复习要求 1、了解与计算机辅助测试有关的计算机总线、接口技术；常用的总线标准。 2、掌握计算机辅助测试系统的特点、基本硬件组成，各部分的作用； 3、了解微机辅助测试系统设计的内容（软件、硬件）、一般步骤； 一 名词解释 1）数据采集 2）A/D 转换 3）D/A 转换 4）采样 5）量化 6）编码 7）采样保持电路 8）总线 9）接口 10）内总线 11）外总线 12）芯片总线 13）并行总线 14）串行总线 15）“软面板” 16）数字滤波 17）标度变换 18）虚拟仪器 二 填空题 1、计算机辅助压力测试系统主要由_、_、_、 _等几部分组成。 2、微机测试时，关键是将_转换为_；微机控制 时，必须将_转换为_。 3、计算机模拟信号输入子系统（数据采集系统）主要由_、_、 _、_等部分组成，其中_是核心元件。 4、计算机模拟信号输出子系统主要由_、_等部分组成，其中 _是核心元件。 5、在计算机辅助测试系统中，_是计算机与工 程测试设备连接的桥梁。 6、多路模拟开关是_的电子开关。目前，在 计算机数据采集系统中常采用_多路模拟开关。 7 、 A/D 转 换 过 程 包 括 _ 、 _ 和 _ ， 其 实 质 是 _。 8、采样定理是指：_ _。 9、A/D、D/A 转换器最主要的技术指标是_、_、_、 _。 10、使用 A/D 转换器中，不仅要估计有用信号的幅值，还应考虑信号中含有的_
幅值，务必使落在A/D转换器的工作范围内。11、D/A转换器的输出量是，若要恢复原来的模拟信号波形，还需经过来实现。过程，一般采用12、保持电路在D/A转换器的接口设备中相当于一个和13、实现波形复原的方法有14、按微机系统结构的层次区分，接口总线可分为两类。按信息位传送方式划分，总线可分为15、为了准确可靠的传递数据和系统之间能协调工作，接口总线的通信必须采用方式。组成的独立仪器和基于16、目前，微机化仪器的基本结构主要有两类：基于组成的个人仪器。三选择题倍以上。1、采样频率应为被测信号最高频率分量的A) 1B) 2C) 32、实现A/D转换的方式中，转换速度最高。C）并行式A）积分式B）比较式3、在A/D转换过程中，S/H电路对保证A/D转换的有着重要作用。A）准确度B）精确度C）稳定度4、S/H电路的孔径时间必须于A/D转换的时间。A) =B) <<C) >>5、对D/A转换器而言，当足够高，足够小时，可以相当精确地恢复原波形。A）位数B）采样时间C）采样频率D）量化增量E）量化时间6、是最低一级的总线。A）内总线B）外总线C）芯片总线D）并行总线E）串行总线四判断题()1、在机械工程测控过程中，主要采用输出模拟信号的传感器。()2、多路模拟开关可由计算机程序控制。)(3、采样频率越高越好。()4、最高采样频率应等于信号频率中的最高频率成分。()5、采用位数高的A/D转换器可减小量化误差。()6、量化误差取决于转换器的位数

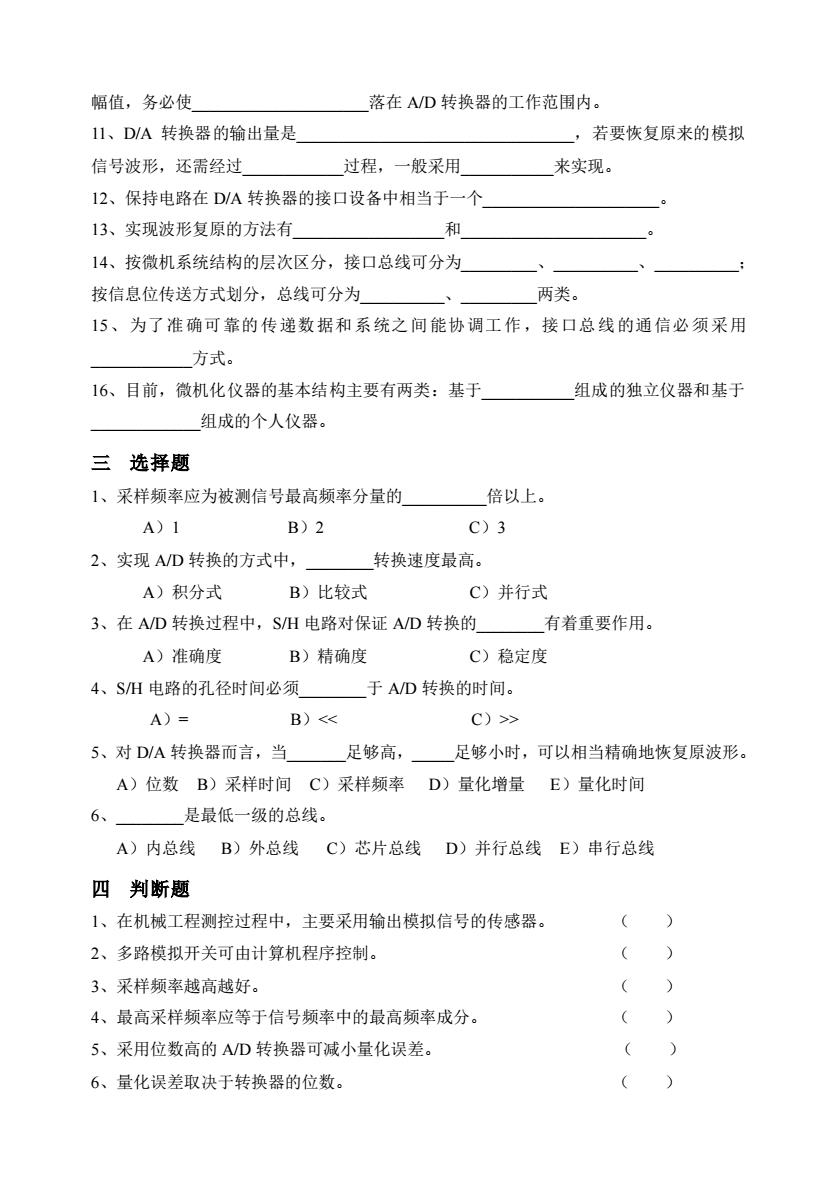

幅值，务必使_落在 A/D 转换器的工作范围内。 11、D/A 转换器的输出量是_，若要恢复原来的模拟 信号波形，还需经过_过程，一般采用_来实现。 12、保持电路在 D/A 转换器的接口设备中相当于一个_。 13、实现波形复原的方法有_和_。 14、按微机系统结构的层次区分，接口总线可分为_、_、_； 按信息位传送方式划分，总线可分为_、_两类。 15、为了准确可靠的传递数据和系统之间能协调工作，接口总线的通信必须采用 _方式。 16、目前，微机化仪器的基本结构主要有两类：基于_组成的独立仪器和基于 _组成的个人仪器。 三 选择题 1、采样频率应为被测信号最高频率分量的_倍以上。 A）1 B）2 C）3 2、实现 A/D 转换的方式中，_转换速度最高。 A）积分式 B）比较式 C）并行式 3、在 A/D 转换过程中，S/H 电路对保证 A/D 转换的_有着重要作用。 A）准确度 B）精确度 C）稳定度 4、S/H 电路的孔径时间必须_于 A/D 转换的时间。 A）= B）<< C）>> 5、对 D/A 转换器而言，当_足够高，_足够小时，可以相当精确地恢复原波形。 A）位数 B）采样时间 C）采样频率 D）量化增量 E）量化时间 6、_是最低一级的总线。 A）内总线 B）外总线 C）芯片总线 D）并行总线 E）串行总线 四 判断题 1、在机械工程测控过程中，主要采用输出模拟信号的传感器。 （ ） 2、多路模拟开关可由计算机程序控制。 （ ） 3、采样频率越高越好。 （ ） 4、最高采样频率应等于信号频率中的最高频率成分。 （ ） 5、采用位数高的 A/D 转换器可减小量化误差。 （ ） 6、量化误差取决于转换器的位数。 （ ）
(27、量化分辨率越高，量化误差就越小。()8、对所有输入信号都必须使用S/H电路。()9、D/A转换器的输出量是时域离散信号。(210、数字量是一个无符号的二进制数。C211、接口总线就是两个互相连接的系统之间的共同边界。(212、目前，在智能化仪器的内部都采用串行总线。(213、目前，在智能化仪器的外部都采用串行总线。五问答题1、画出典型微机数据采集系统框图，并简述工作过程。2、微机辅助测试系统有哪些特点？3、数字信号与模拟信号相比有哪些优点？4、并行总线和串行总线各有和特点？分别用于什么场合？举例说明。5、接口总线标准化的现实意义是什么？6、智能（微机）化测试仪器应具有哪些功能？和传统仪器相比有什么优点？7、计算机在工程测试技术中的应用经历了哪几个时期？各有什么特点？8、独立仪器和个人仪器各有什么特点？9、如何正确选购商业化数据采集卡（A/D、D/A接口板）？10、在设计一微机测控系统时应注意些什么问题？设计的一般步骤是什么？

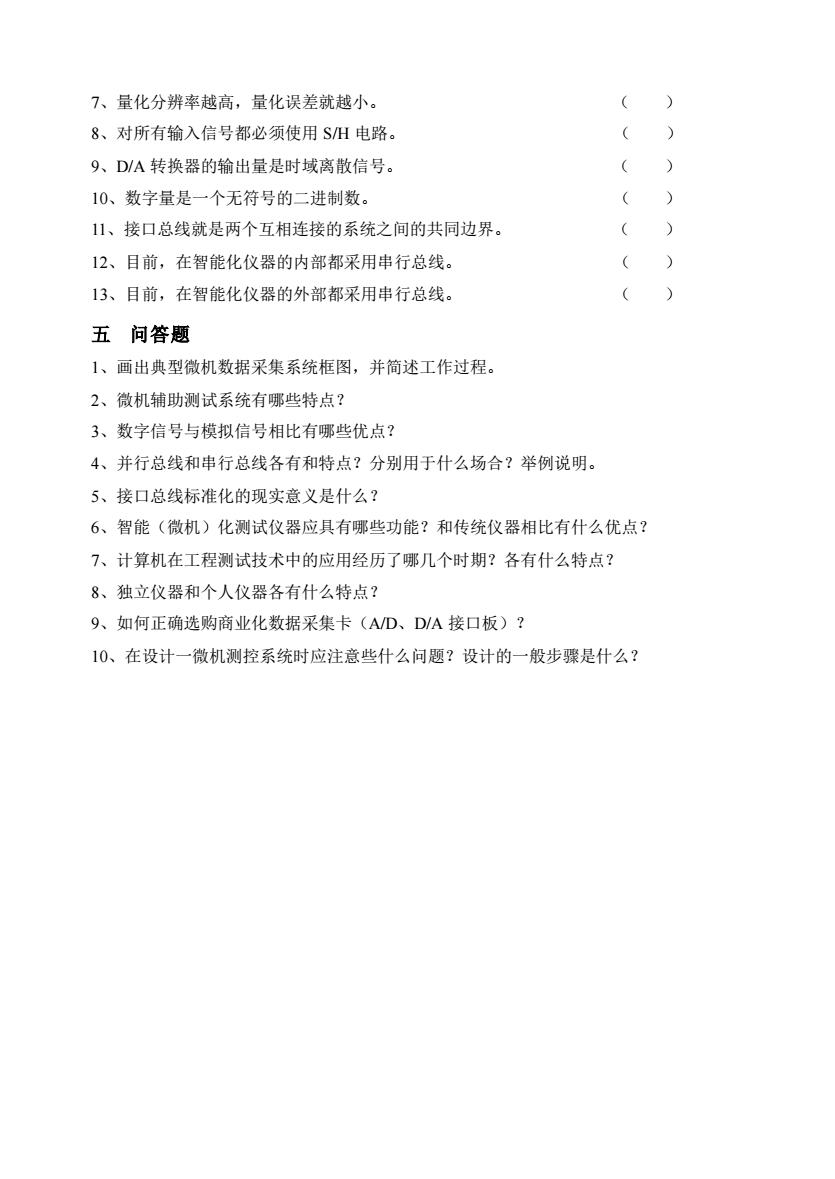

7、量化分辨率越高，量化误差就越小。 （ ） 8、对所有输入信号都必须使用 S/H 电路。 （ ） 9、D/A 转换器的输出量是时域离散信号。 （ ） 10、数字量是一个无符号的二进制数。 （ ） 11、接口总线就是两个互相连接的系统之间的共同边界。 （ ） 12、目前，在智能化仪器的内部都采用串行总线。 （ ） 13、目前，在智能化仪器的外部都采用串行总线。 （ ） 五 问答题 1、画出典型微机数据采集系统框图，并简述工作过程。 2、微机辅助测试系统有哪些特点？ 3、数字信号与模拟信号相比有哪些优点？ 4、并行总线和串行总线各有和特点？分别用于什么场合？举例说明。 5、接口总线标准化的现实意义是什么？ 6、智能（微机）化测试仪器应具有哪些功能？和传统仪器相比有什么优点？ 7、计算机在工程测试技术中的应用经历了哪几个时期？各有什么特点？ 8、独立仪器和个人仪器各有什么特点？ 9、如何正确选购商业化数据采集卡（A/D、D/A 接口板）？ 10、在设计一微机测控系统时应注意些什么问题？设计的一般步骤是什么？
