中国农业大学 6、零线：在公差带示意图中，表示基本尺寸的一条线。 ES 零线以上的偏差为正偏差，零线以下的偏差为负偏差。 孔公差带 偏差的数值以微米(um)为单位。 0 es 乙、公差带： 轴公差带 由代表上、下偏差的两条直线所确定的一个区域。 公差带说明两个问题：A、公差带大小 (由标准公差确定) (由基本偏差确定) B、公差带相对于零线的位置 所以，公差带由大小、位置两要素组成。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 7、公差带： 由代表上、下偏差的两条直线所确定的一个区域。 6、零线：在公差带示意图中，表示基本尺寸的一条线。 零线以上的偏差为正偏差，零线以下的偏差为负偏差。 偏差的数值以微米（m）为单位。 （由标准公差确定） （由基本偏差确定） 公差带说明两个问题： A、公差带大小 B、公差带相对于零线的位置 所以，公差带由大小、位置两要素组成

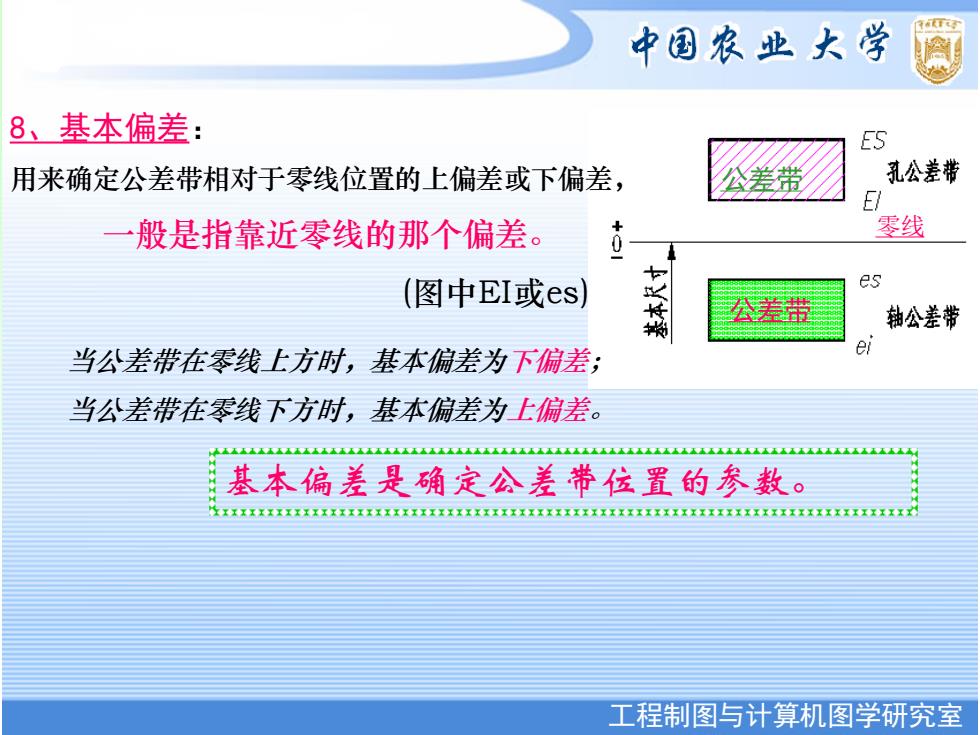

中国农业大学 8、基本偏差： ES 用来确定公差带相对于零线位置的上偏差或下偏差， 孔公差带 E 般是指靠近零线的那个偏差。 线 (图中EI或es) es 公差带 轴公差带 当公差带在零线上方时，基本偏差为下偏差； 当公差带在零线下方时，基本偏差为上偏差。 基本偏差是确定公差带位置的参数。 xxx江KKKEEKRXKXKXKXXXXXX红KRRXKRXXXREXXRXXXRRRXRXXXRE红xxx 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 8、基本偏差： 用来确定公差带相对于零线位置的上偏差或下偏差， 一般是指靠近零线的那个偏差。 (图中EI或es) 公差带 零线 公差带 当公差带在零线上方时，基本偏差为下偏差； 当公差带在零线下方时，基本偏差为上偏差。 基本偏差是确定公差带位置的参数

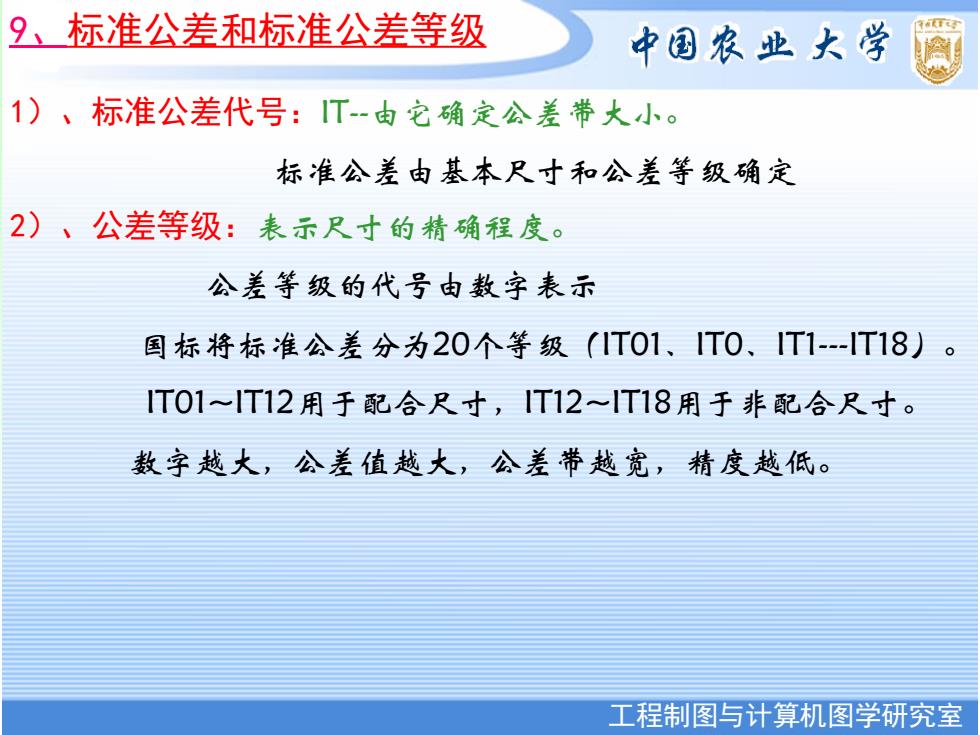

9、标准公差和标准公差等级 中国农业大学 1)、标准公差代号：T-由它确定公差带大小。 标准公差由基本尺寸和公差等级确定 2)、公差等级：表示尺寸的精确程度。 公差等级的代号由数字表示 国标将标准公差分为20个等级(1T01、T0、1T1-T18)。 1T01~T12用于配合尺寸，T12~1T18用于非配合尺寸。 数字越大，公差值越大，公差带越宽，精度越低。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 9、标准公差和标准公差等级 1）、标准公差代号：IT-由它确定公差带大小。 标准公差由基本尺寸和公差等级确定 2）、公差等级：表示尺寸的精确程度。 公差等级的代号由数字表示 国标将标准公差分为20个等级（IT01、IT0、IT1-IT18）。 IT01~IT12用于配合尺寸，IT12~IT18用于非配合尺寸。 数字越大，公差值越大，公差带越宽，精度越低

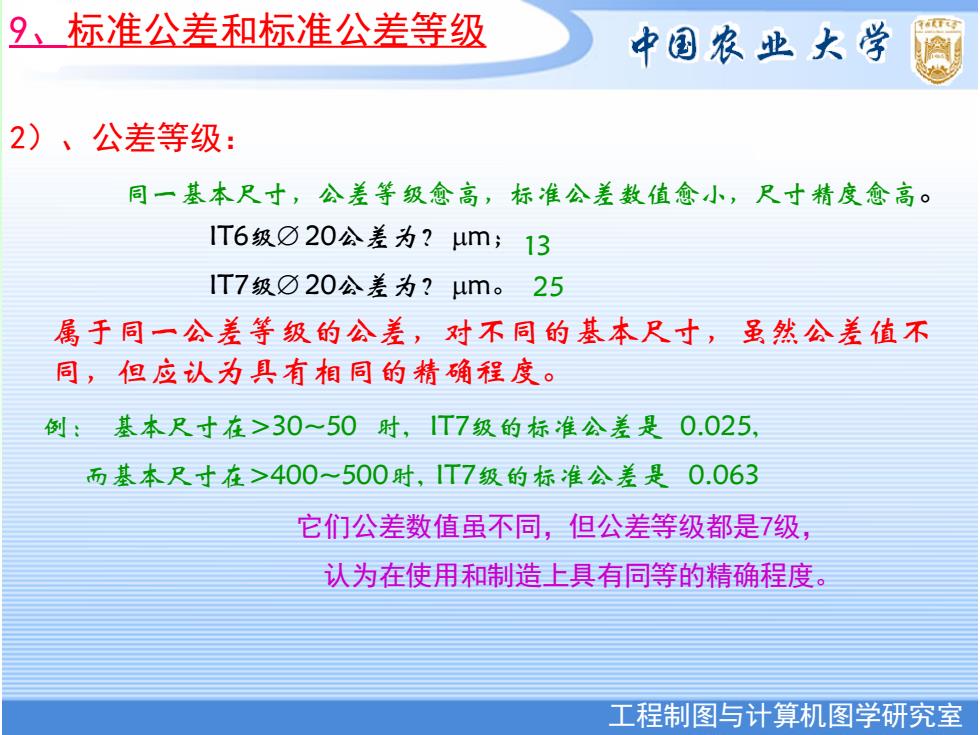

9、标准公差和标准公差等级 中国农业大学 2)、公差等级： 同一基本尺寸，公差等级愈高，标准公差数值愈小，尺寸精度愈高。 1T6级☑20公差为？μm;13 1T7级☑20公差为？um。25 属于同一公差等级的公差，对不同的基本尺寸，虽然公差值不 同，但应认为具有相同的精确程度。 例：基本尺寸在>30~50时，1T7级的标准公差是0.025， 而基本尺寸在>400~500时，1T7级的标准公差是0.063 它们公差数值虽不同，但公差等级都是7级， 认为在使用和制造上具有同等的精确程度。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 2）、公差等级： IT6级 20公差为？ m； IT7级 20公差为？ m。 同一基本尺寸，公差等级愈高，标准公差数值愈小，尺寸精度愈高。 属于同一公差等级的公差，对不同的基本尺寸，虽然公差值不 同，但应认为具有相同的精确程度。 例： 基本尺寸在>30~50 时, IT7级的标准公差是 而基本尺寸在>400~500时, IT7级的标准公差是 它们公差数值虽不同，但公差等级都是7级， 认为在使用和制造上具有同等的精确程度。 0.025, 0.063 13 25 9、标准公差和标准公差等级

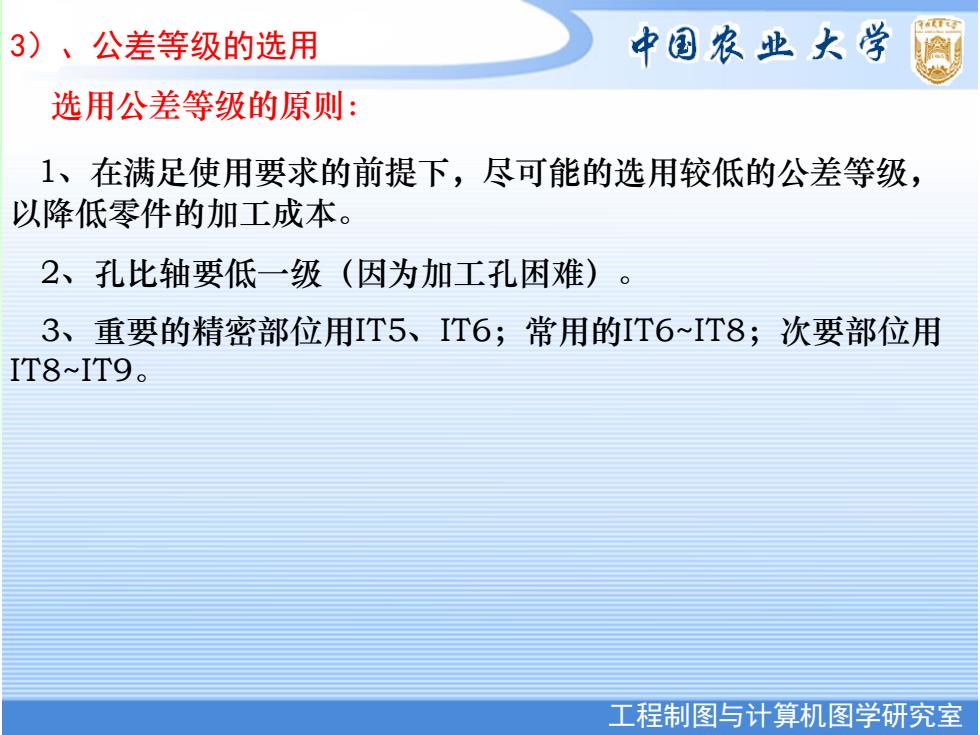

3)、公差等级的选用 中国农业大学 选用公差等级的原则： 1、在满足使用要求的前提下，尽可能的选用较低的公差等级， 以降低零件的加工成本。 2、孔比轴要低一级（因为加工孔困难）。 3、重要的精密部位用IT5、T6;常用的T6~IT8;次要部位用 IT8~IT9。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 3）、公差等级的选用 选用公差等级的原则： 1、在满足使用要求的前提下，尽可能的选用较低的公差等级， 以降低零件的加工成本。 2、孔比轴要低一级（因为加工孔困难）。 3、重要的精密部位用IT5、IT6；常用的IT6~IT8；次要部位用 IT8~IT9
