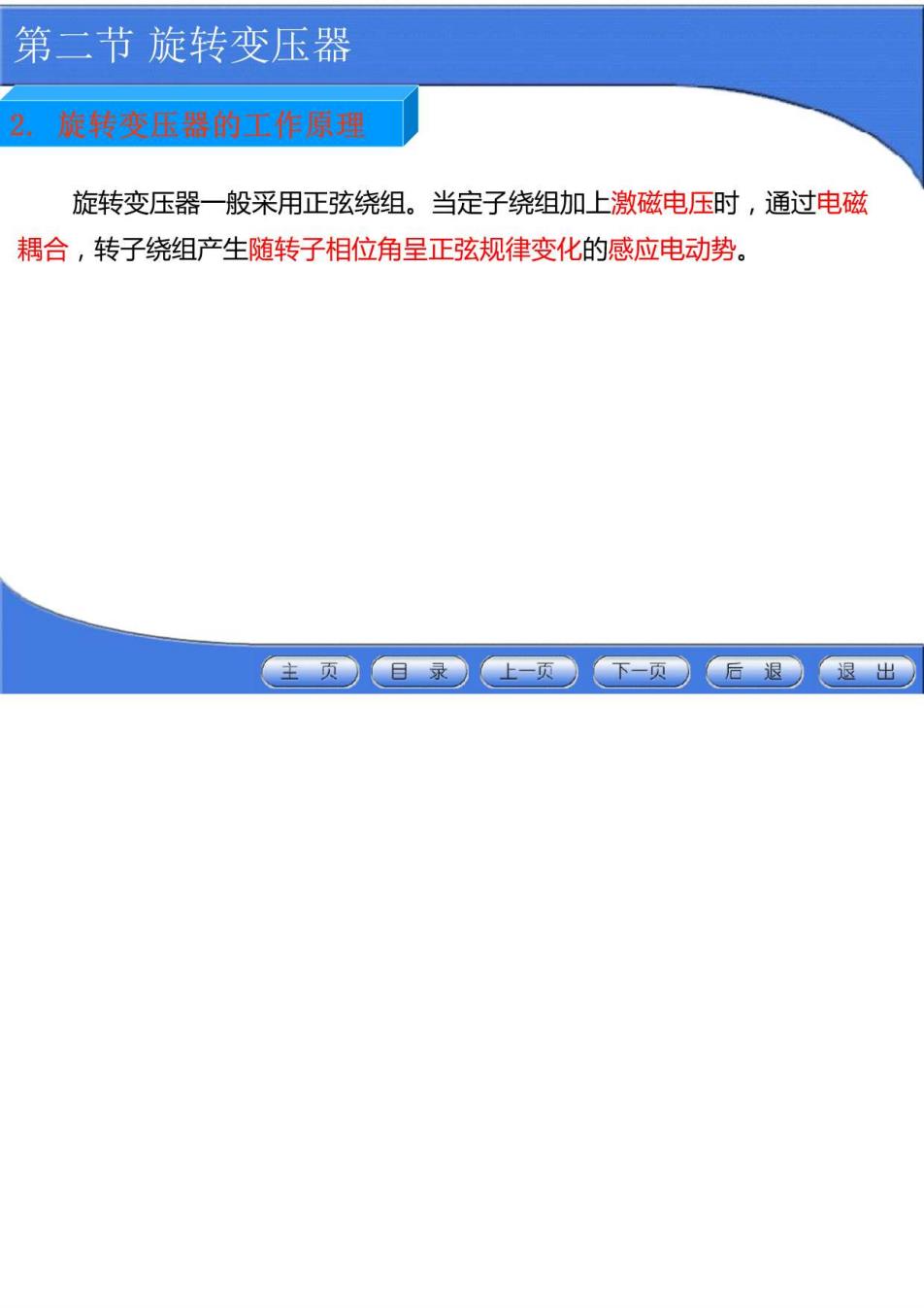

第二节旋转变压器 2.旋转变压器的工作原理 旋转变压器一般采用正弦绕组。当定子绕组加上激磁电压时，通过电磁 耦合，转子绕组产生随转子相位角呈正弦规律变化的感应电动势。 主页日录。上一页●下-页●后退●退出

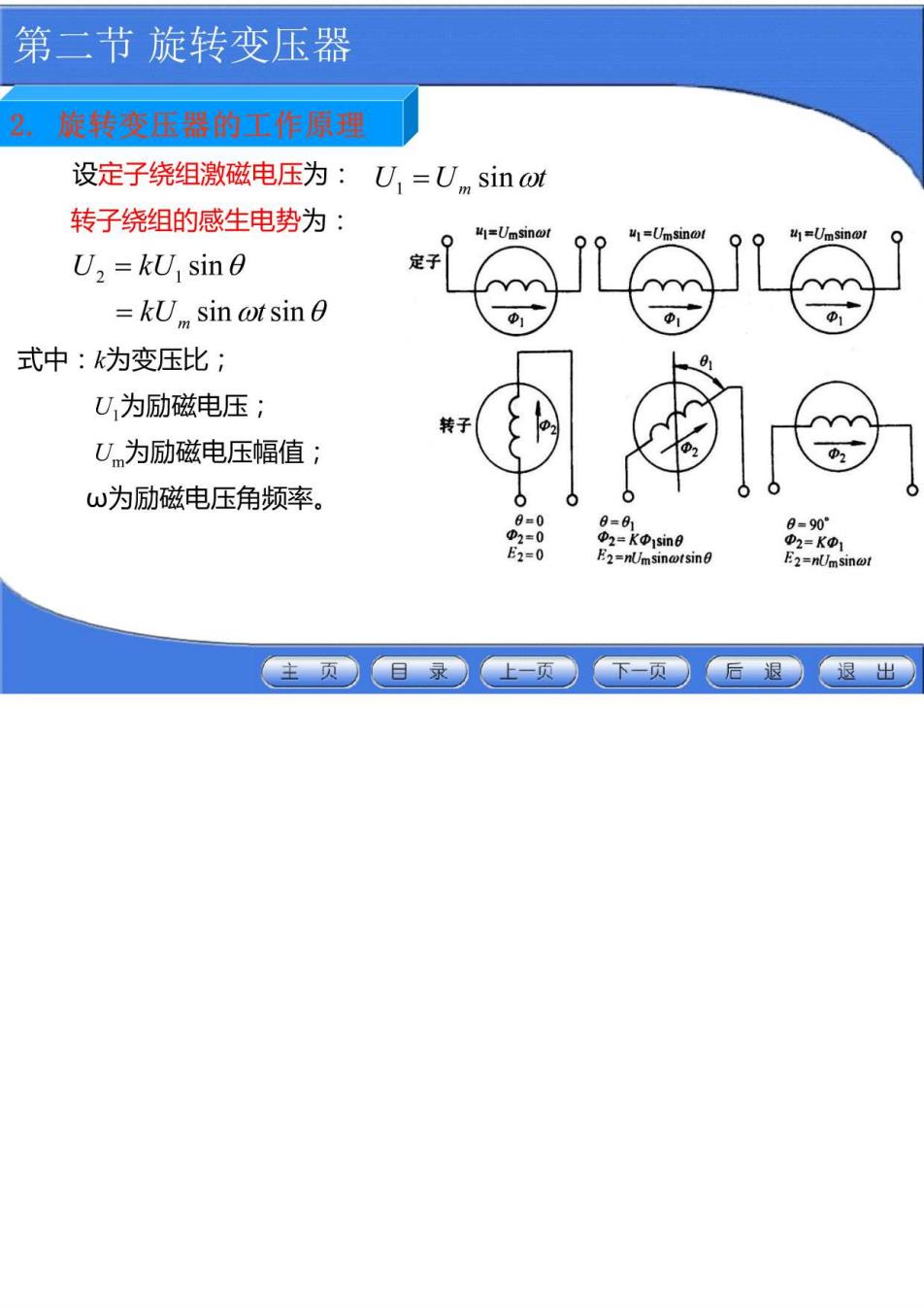

第二节旋转变压器 2,旋转变压器的工作原理 设定子绕组激磁电压为：U,=U sin ot 转子绕组的感生电势为： =Um U,=kU,sine =kU sin otsin 0 "GLGLG 式中：为变压比； U为励磁电压； Um为励磁电压幅值； ω为励磁电压角频率。 主页●目录上一页下-页●后退●退出

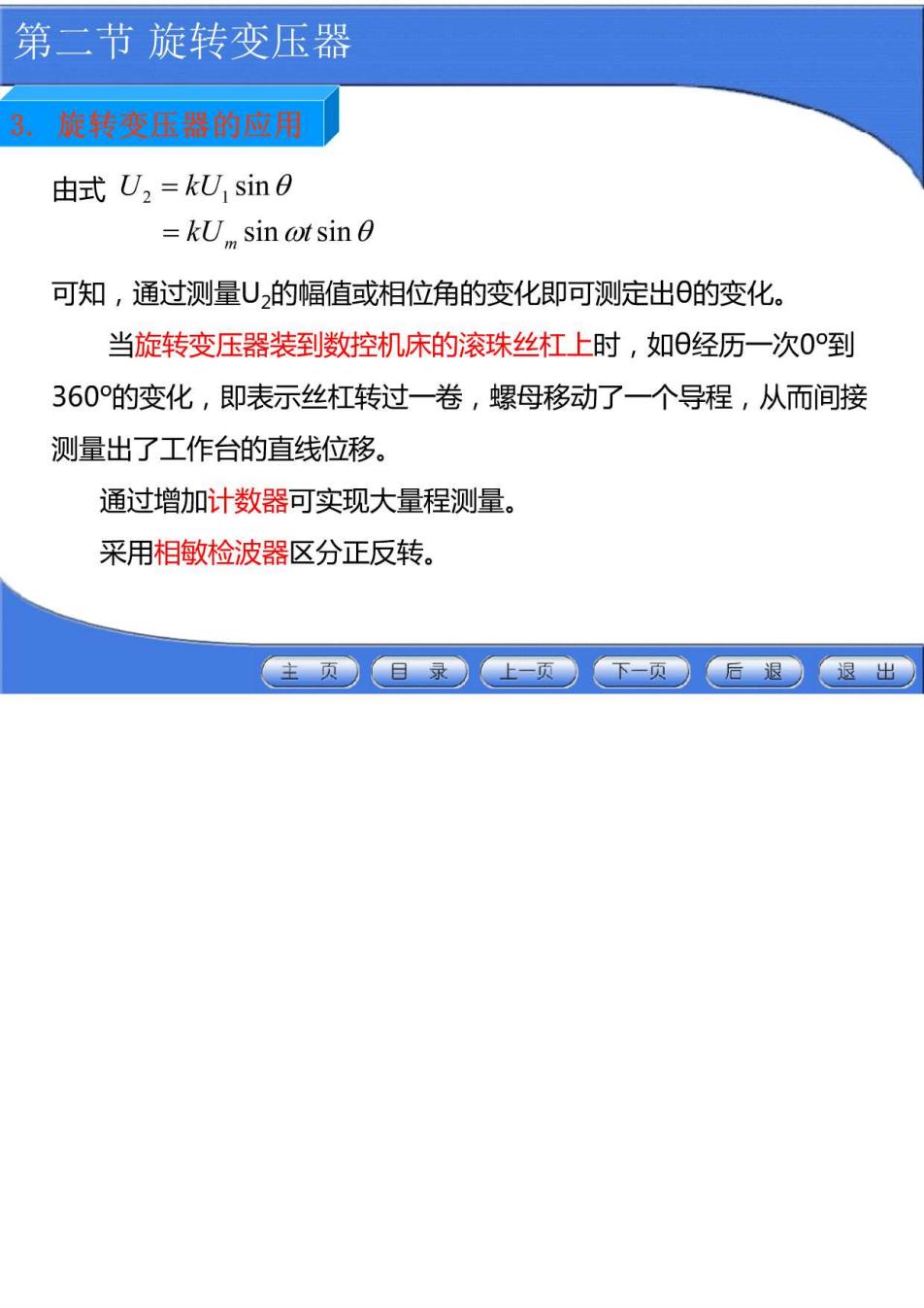

第二节旋转变压器 3.旋转变压器的应用 由式U2=kU,sin0 =kU sin ot sin 0 可知，通过测量U,的幅值或相位角的变化即可测定出的变化， 当旋转变压器装到数控机床的滚珠丝杠上时，如阳经历一次0到 360的变化，即表示丝杠转过一卷，螺母移动了一个导程，从而间接 测量出了工作台的直线位移： 通过增加计数器可实现大量程测量。 采用相敏检波器区分正反转。 主页●日录上-页●下-页●后退●退出
第三节感应同步器 感应同步器是利用电磁耦合原理工作，将位移或转角转变为电信号 的位置检测元件。具有可靠性高，抗干扰能力强，对工作环境要求低， 在没有恒温控制和环境不好的条件下能正常工作，适应于工业现场的恶 劣环境的特点。 根据结构特点可分为：直线式和旋转式两种。直线式感应同步器用 以测量直线位移，用于闭环控制系统，旋转式感应同步器用以测量角位 移，用于半闭环控制系统。 主页目录上一页下页后退 退出
