第四章数控检测装置

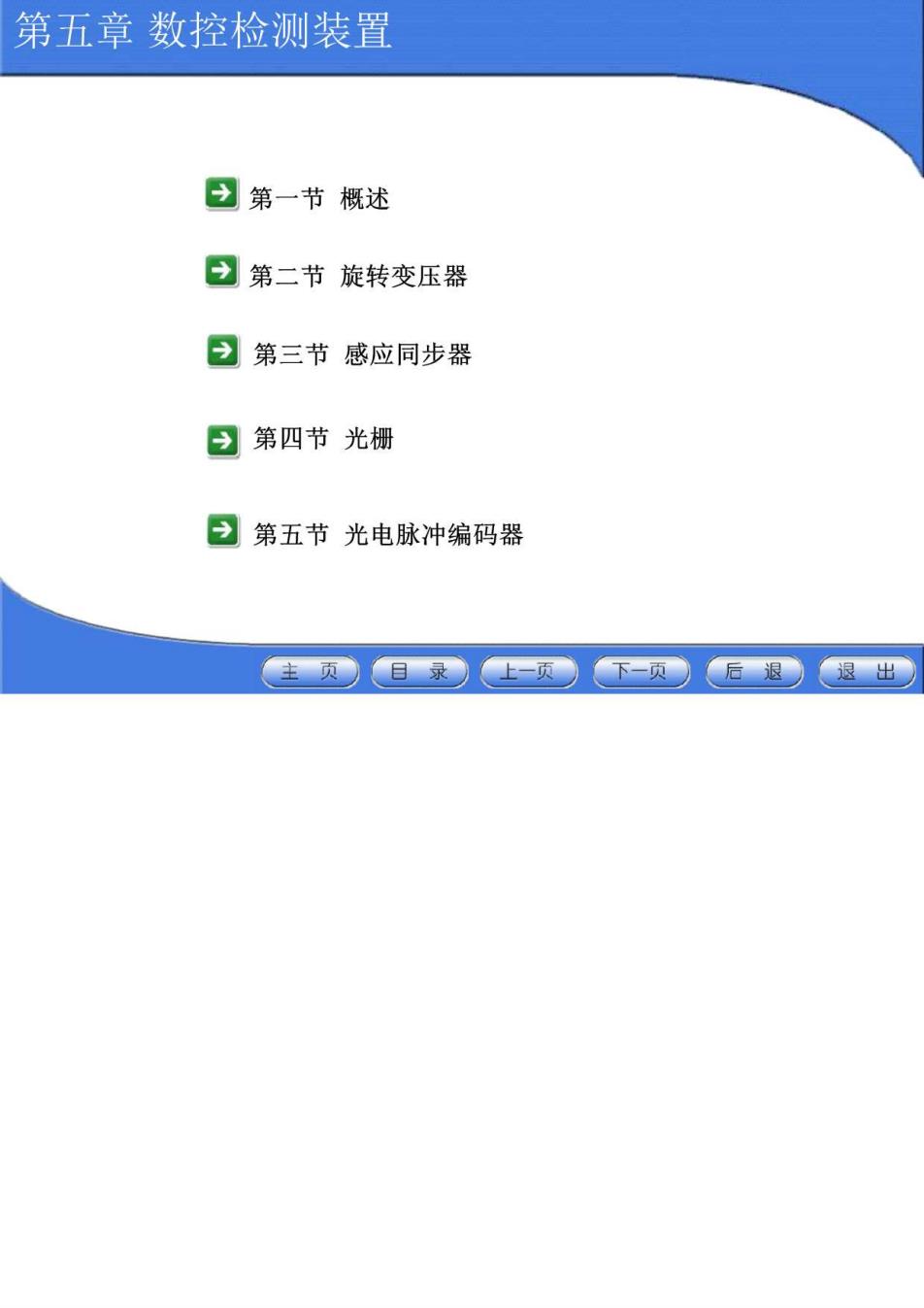

第五章数控检测装置 第一节概述 第二节旋转变压器 → 第三节感应同步器 → 第四节光栅 → 第五节光电脉冲编码器 主页 目 录 上一页 下一页 后退 退出
第一节概述 1,对位置检测装置的要求 位置检测装置是闭环、半闭环伺服系统的重要组成部分。其要 求如下： 1)工作可靠，寿命长； 2)能满足精度和速度的要求； 3)使用维护方便，适应机床的工作环境； 4)成本低。 主页日录。上一页●下-页●后退●退出

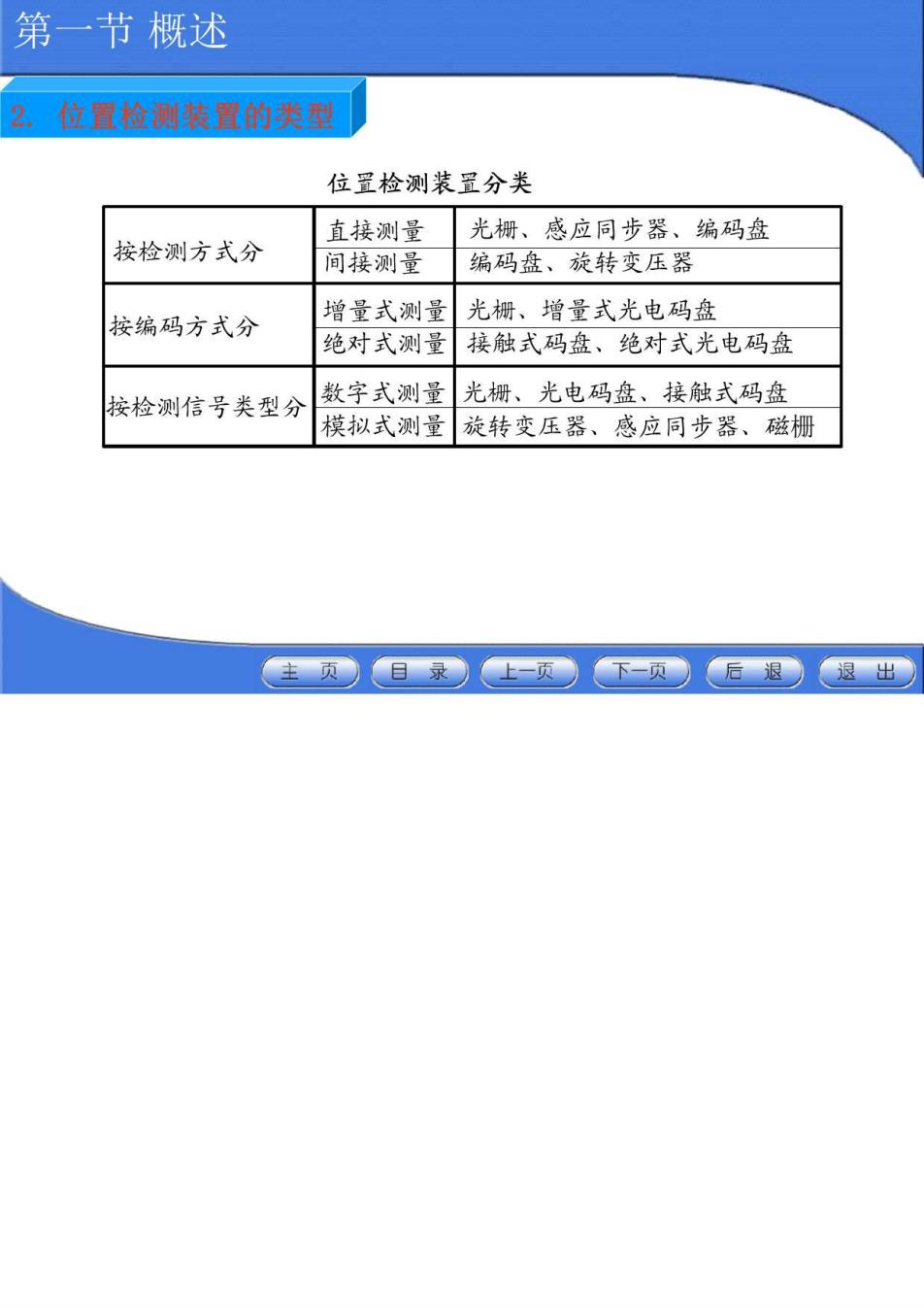

第一节概述 2、位置检测装置的类型 位置检测装置分类 直接测量 光栅、感应同步器、编码盘 按检测方式分 间接测量 编码盘、旋转变压器 按编码方式分 增量式测量 光栅、增量式光电码盘 绝对式测量 接触式码盘、绝对式光电码盘 按检测信号类型分 数字式测量 光栅、光电码盘、接触式码盘 模拟式测量 旋转变压器、感应同步器、磁栅 主页●日录●上一页●下-页●后退退出
第一节概述 2,位置检测装置的类型 1)直接测量与间接测量 直接测量：直线传感器测量直线位移，回转型传感器测量角位移。 如：用光栅、感应同步器测量工作台的直线位移。该方式不宜在大 行程场合使用。 间接测量：用回转型传感器测量直线位移。其特点是使用方便、无 长度限制；测量误差中未包含传动链误差，测量精度较低。 主页日录。上一页●下-页●后退●退出
