第一节概述 2、位置校测装置的类型 2)增量式测量与绝对式测量 增量式测量:仅测量位移增量,典型测量元件有感应同步器、光 栅、磁尺等。 优点:测量装置较简单,任何对中点均可作为测量起点。 缺点:一旦计数有误,此后的测量结果将全错;测量中出现故障 后不能找到故障前的正确位置。 绝对式测量:测量绝对位移量。其优点是任意位置均用一个固定 零点,任何被测点均由相应的测量值。其缺点是:分辨率要求越高,测 量装置越复杂, 主页●日录●上一页下-页●后退 退出

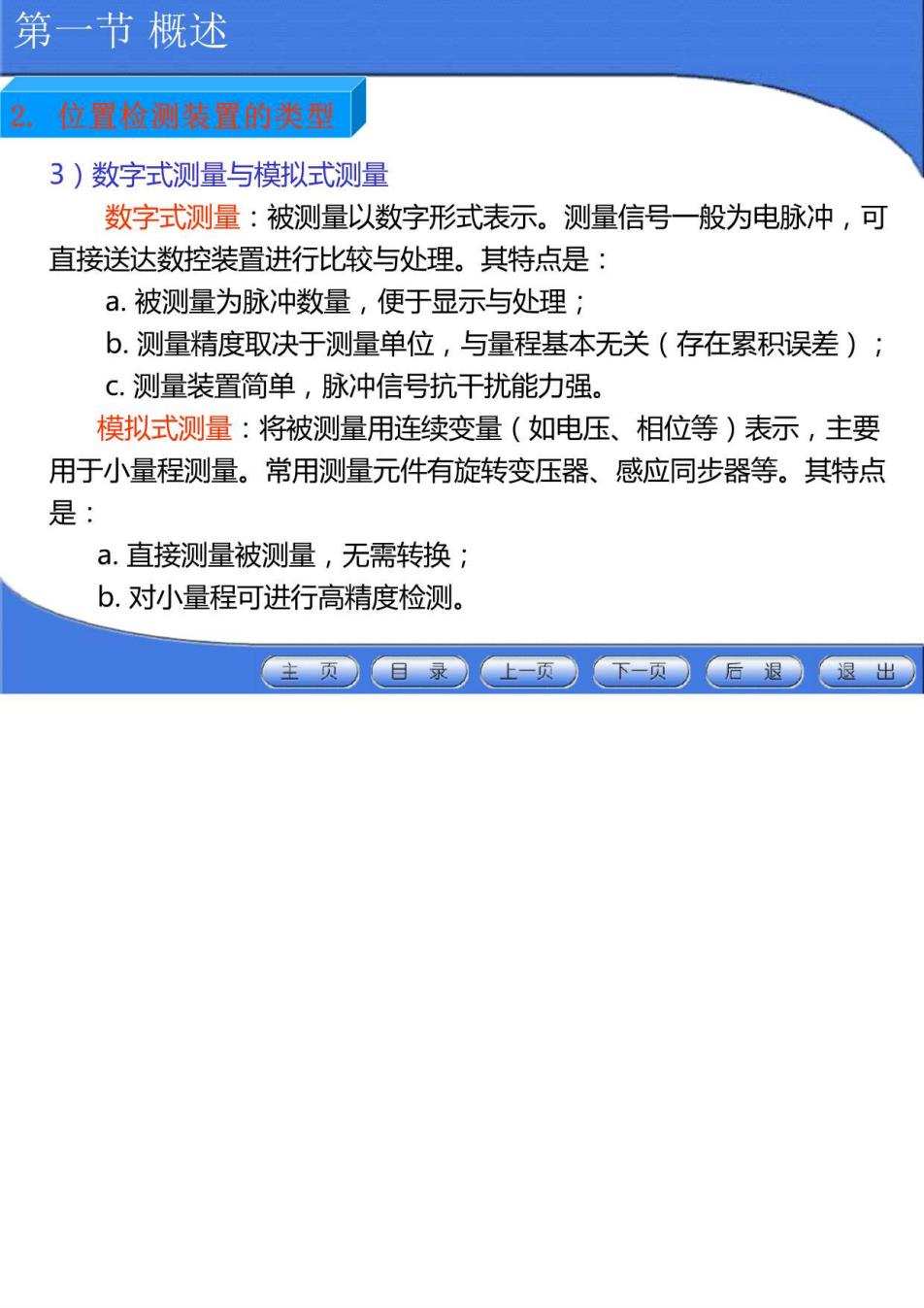

第一节概述 2,位置检测装置的类型 3)数字式测量与模拟式测量 数字式测量:被测量以数字形式表示。测量信号一般为电脉冲,可 直接送达数控装置进行比较与处理。其特点是: a.被测量为脉冲数量,便于显示与处理; b.测量精度取决于测量单位,与量程基本无关(存在累积误差): c.测量装置简单,脉冲信号抗干扰能力强。 模拟式测量:将被测量用连续变量(如电压、相位等)表示,主要 用于小量程测量。常用测量元件有旋转变压器、感应同步器等。其特点 是: a.直接测量被测量,无需转换; b.对小量程可进行高精度检测。 主页●日录●上-页●下-页后退●退出

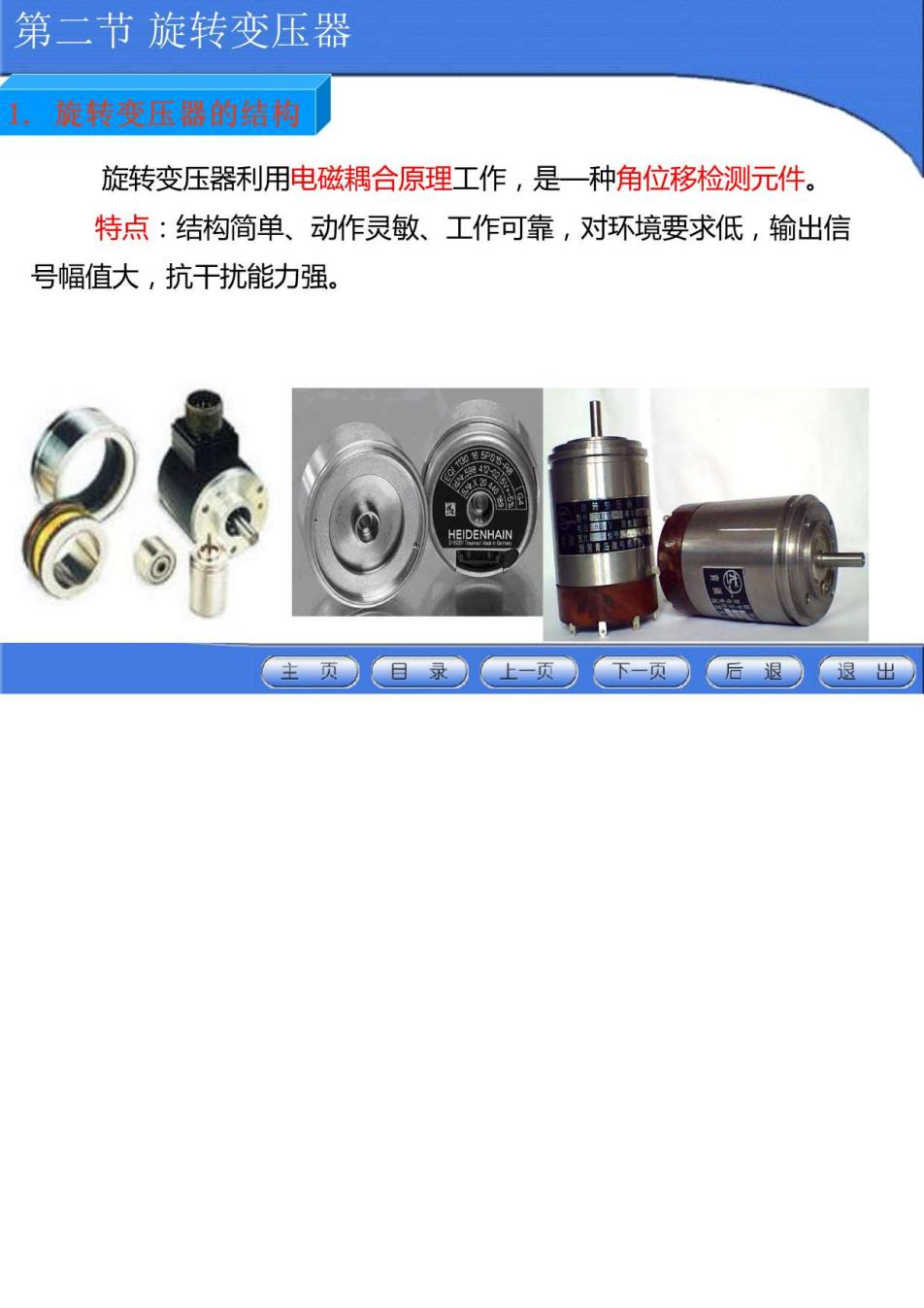

第二节旋转变压器 1。旋转变压器的结构 旋转变压器利用电磁耦合原理工作,是一种角位移检测元件。 特点:结构简单、动作灵敏、工作可靠,对环境要求低,输出信 号幅值大,抗干扰能力强。 主页。日录 上一页● 下一页● 后退 退出
第二节旋转变压器 1,旋转变压器的结构 由定子和转子组成 定子绕组能通过固定在壳 子发用 体上的接线柱直接引出。 转子 (冲压部件 主页●日录上-页●下-页●后退●退出
第二节旋转变压器 1,旋转变压器的结构 旋转变压器分为有刷式旋转变压器和无刷式旋转变压器。 有刷式旋转变压器(图)的转子绕组通过滑环和电刷直接引出。 无刷式旋转变压器(图b)由旋转变压器本体和附加变压器组成。 定子绕组 亮体旋转变压器本体定子附如变压器定子 转子绕组 附加变压器 原边线 、尉加变压器 转子线轴 转子轴旋转变压器本体转子咽加变压器剧边线围 图a 图b 主页●日录上-下-页● 后退 退出
