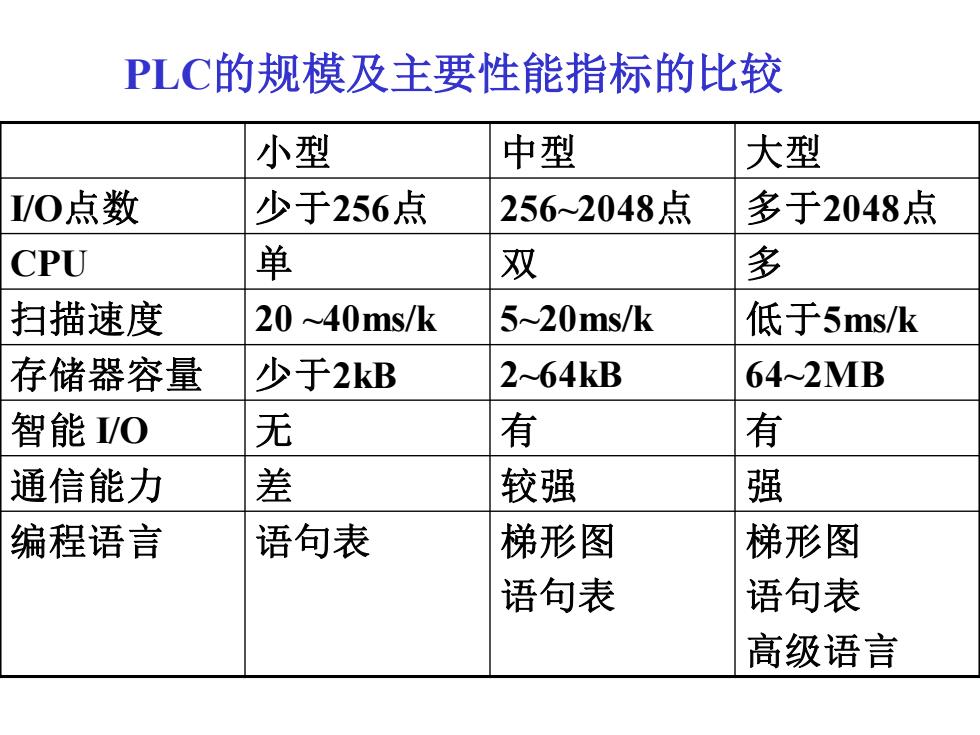

PLC的规模及主要性能指标的比较 小型 中型 大型 IVO点数 少于256点 256~2048点 多于2048点 CPU 单 双 多 扫描速度 2040ms/k 5~20ms/k 低于5ms/k 存储器容量 少于2kB 2~64kB 64~2MB 智能VO 无 有 有 通信能力 差 较强 强 编程语言 语句表 梯形图 梯形图 语句表 语句表 高级语言
PLC的规模及主要性能指标的比较 小型 中型 大型 I/O点数 少于256点 256~2048点 多于2048点 CPU 单 双 多 扫描速度 20 ~40ms/k 5~20ms/k 低于5ms/k 存储器容量 少于2kB 2~64kB 64~2MB 智能 I/O 无 有 有 通信能力 差 较强 强 编程语言 语句表 梯形图 语句表 梯形图 语句表 高级语言
§5西门子S7-200系列PLC介绍 西门子S7-200系列PLC属于小型PLC,可替代简单的继 电接触控制，也可用于较复杂的自动化控制系统。 S7-200 计算机 PLC STEP7-Micro/WIN32 PC/PPI电缆
§5 西门子S7-200系列PLC介绍 西门子S7-200系列PLC属于小型PLC，可替代简单的继 电接触控制，也可用于较复杂的自动化控制系统。 PLC 计算机 STEP7-Micro/WIN32 PC/PPI电缆 S7-200

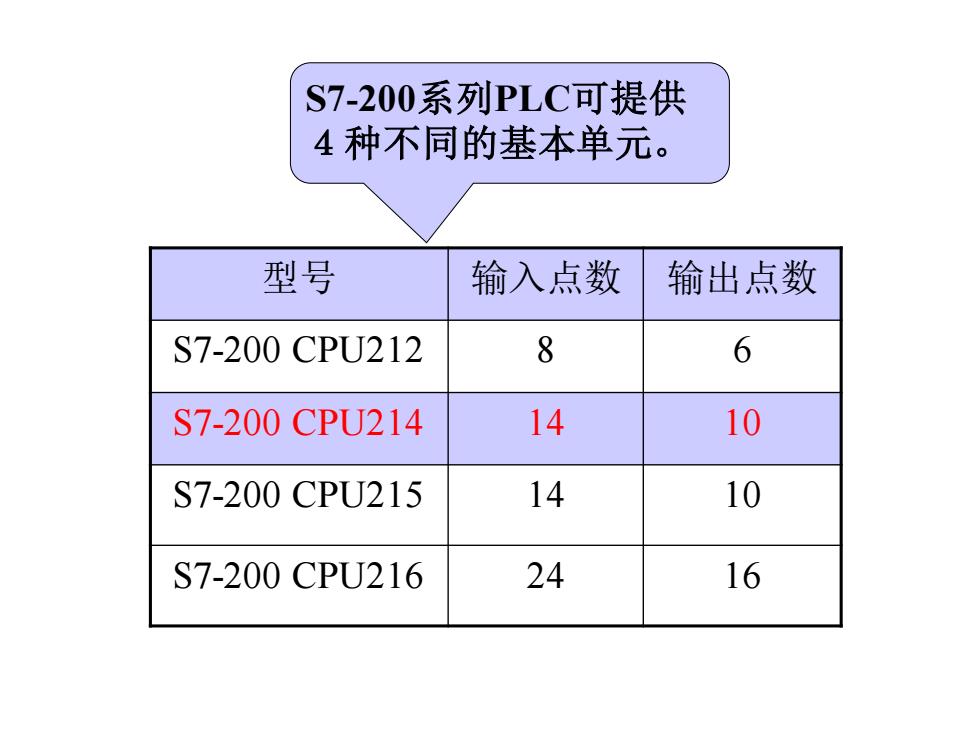

S7-200系列PLC可提供 4种不同的基本单元。 型号 输入点数 输出点数 S7-200CPU212 8 6 S7-200CPU214 14 10 S7-200CPU215 14 10 S7-200CPU216 24 16
型号 输入点数 输出点数 S7-200 CPU212 8 6 S7-200 CPU214 14 10 S7-200 CPU215 14 10 S7-200 CPU216 24 16 S7-200系列PLC可提供 ４种不同的基本单元

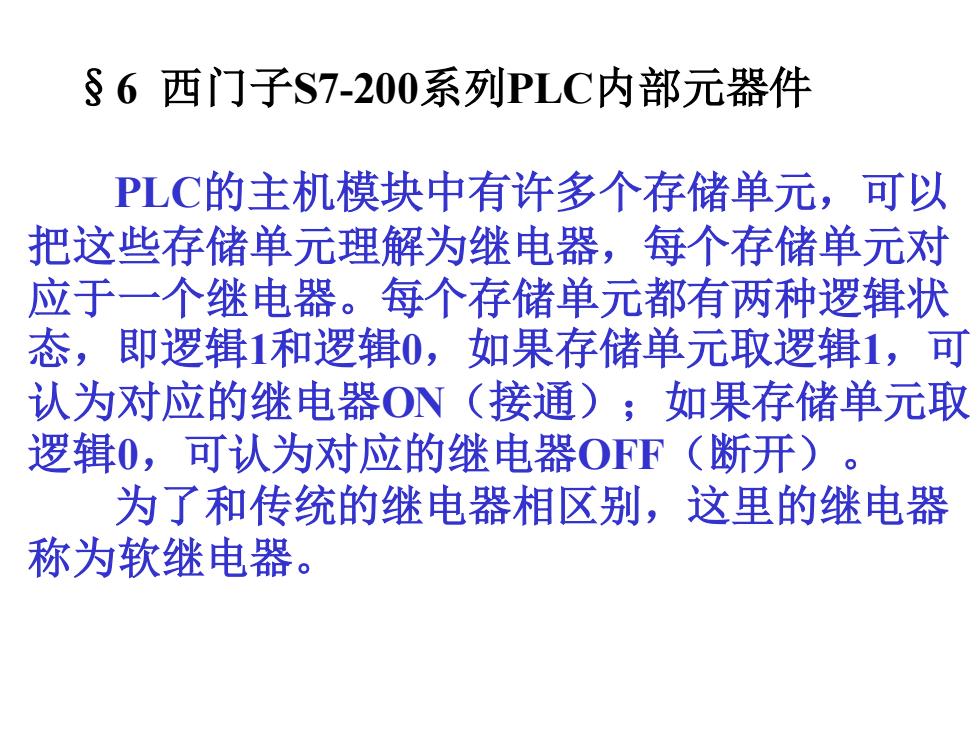

§6西门子S7-200系列PLC内部元器件 PLC的主机模块中有许多个存储单元，可以 把这些存储单元理解为继电器，每个存储单元对 应于一个继电器。每个存储单元都有两种逻辑状 态，即逻辑1和逻辑0，如果存储单元取逻辑1，可 认为对应的继电器ON(接通)；如果存储单元取 逻辑0，可认为对应的继电器OFF(断开)。 为了和传统的继电器相区别，这里的继电器 称为软继电器
PLC的主机模块中有许多个存储单元，可以 把这些存储单元理解为继电器，每个存储单元对 应于一个继电器。每个存储单元都有两种逻辑状 态，即逻辑1和逻辑0，如果存储单元取逻辑1，可 认为对应的继电器ON（接通）；如果存储单元取 逻辑0，可认为对应的继电器OFF（断开）。 为了和传统的继电器相区别，这里的继电器 称为软继电器。 §6 西门子S7-200系列PLC内部元器件

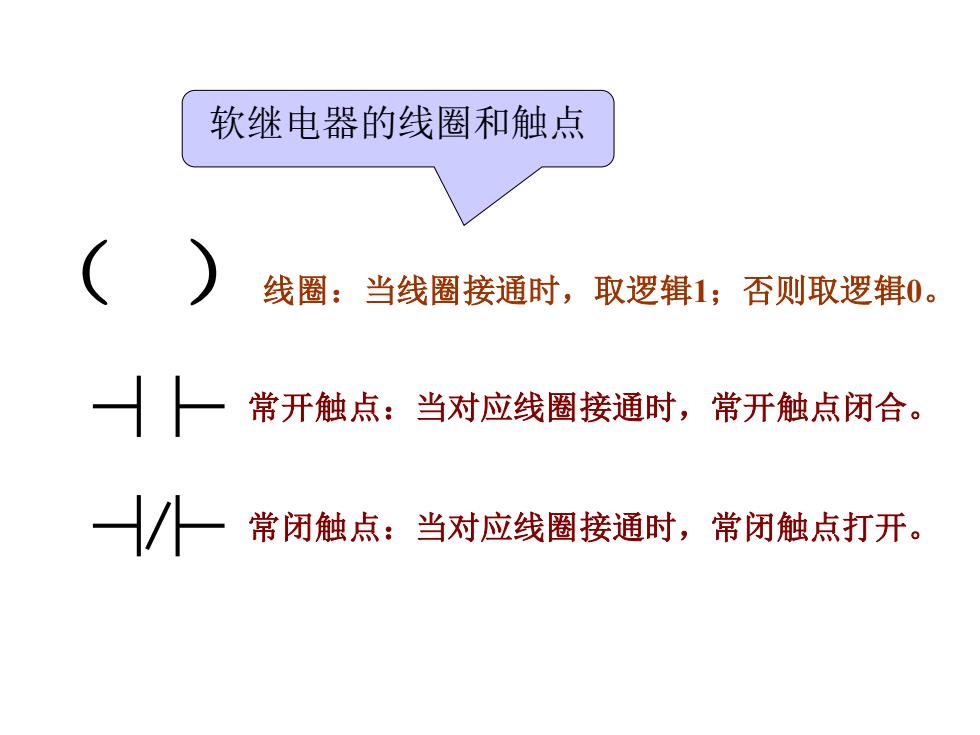

软继电器的线圈和触点 ( 线圈：当线圈接通时，取逻辑1；否则取逻辑0。 常开触点：当对应线圈接通时，常开触点闭合。 H 常闭触点：当对应线圈接通时，常闭触点打开
（ ）线圈：当线圈接通时，取逻辑1；否则取逻辑0。 常开触点：当对应线圈接通时，常开触点闭合。 常闭触点：当对应线圈接通时，常闭触点打开。 软继电器的线圈和触点
